Jaguar X-Type Sedan and Estate (Wagon). Manual - part 350

Published: 11-May-2011

Electronic Engine Controls - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi (110kW/150PS) -
Puma - Engine Control Module (ECM)

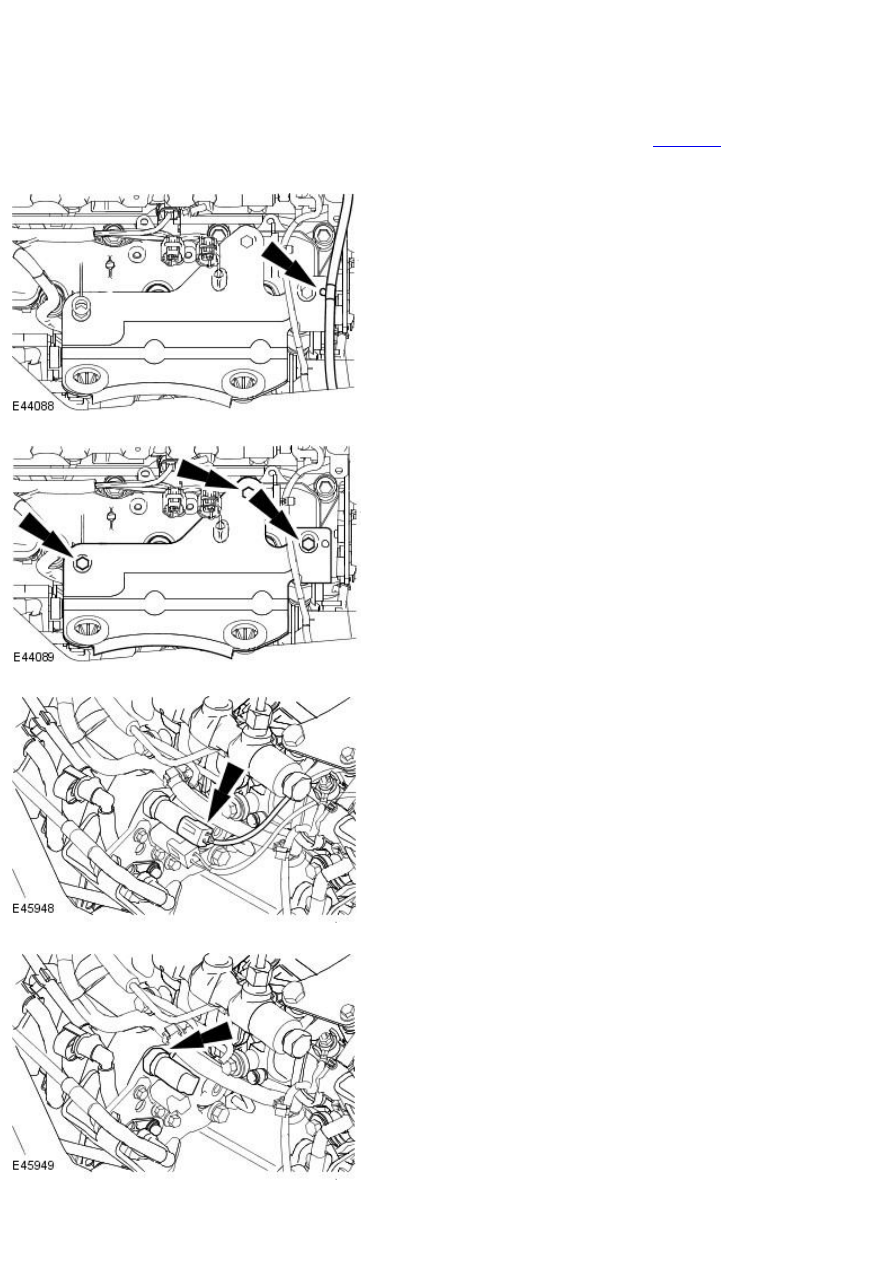

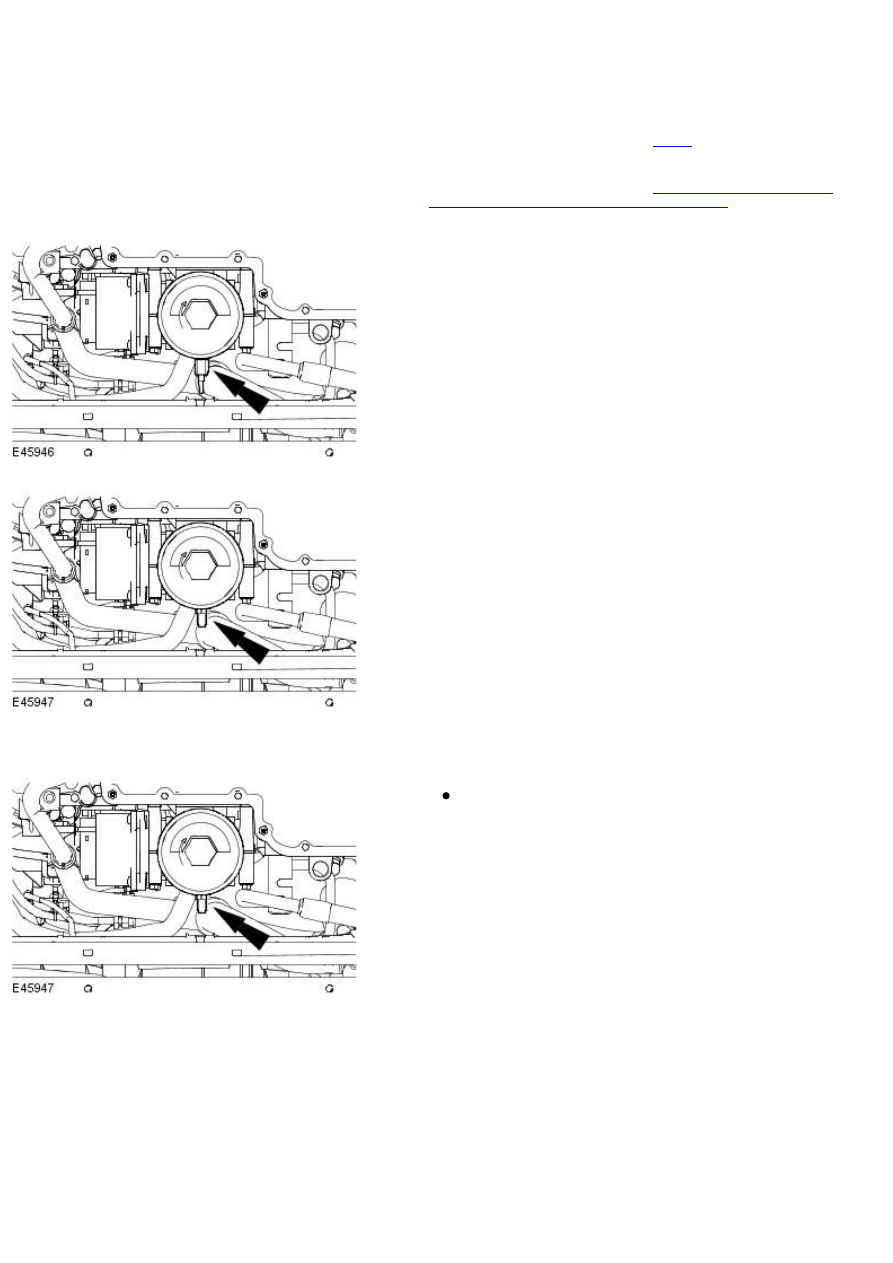

Removal and Installation

Removal

1. Disconnect the battery ground cable. For additional information, refer to

For additional information, refer to:

Battery Disconnect and Connect

(414-01 Battery, Mounting and Cables, General Procedures).

2. Remove the engine wiring harness trim panel.

3. Disconnect the engine control module (ECM) electrical connector.

4. Remove the instrument cluster lower trim panel.

5. Remove the trim panel.

6. Detach the generic electronic module (GEM) from the ECM.

1. Release the GEM locking tang.

2. Detach the GEM from the ECM.

7. Remove the ECM.

1. Remove the ECM retaining nut.

2. Remove the ECM.

8. Remove the ECM from the ECM retaining bracket.

Installation

1. To install, reverse the removal procedure.

Tighten to 10 Nm.

2.

CAUTION: Make sure that the electrical connector locates correctly

in the ECM. Do not force or overtighten the electrical connector.

Tighten to 10 Nm.

Published: 11-May-2011

Electronic Engine Controls - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi (110kW/150PS) -
Puma - Engine Oil Pressure (EOP) Sensor

Removal and Installation

Removal

1. Raise and support the vehicle.

For additional information, refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

2. Remove the engine undertray.

For additional information, refer to:

Air Deflector - 2.0L Duratorq-

TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

 (501-02 Front End Body

Panels, Removal and Installation).

3. Disconnect the engine oil pressure (EOP) sensor electrical connector.

4. Remove the EOP sensor.

Installation

1. To install, reverse the removal procedure.

Tighten to 15 Nm.

Published: 11-May-2011

Electronic Engine Controls - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi (110kW/150PS) -
Puma - Fuel Temperature Sensor

Removal and Installation

Removal

1. Remove the air cleaner.

For additional information, refer to:

Air Cleaner

 (303-12B Intake Air

Distribution and Filtering - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma, Removal and Installation).

2. Detach the wiring harness.

3. Remove the air cleaner mount bracket.

4. Disconnect the electrical connector.

5. Remove the fuel temperature sensor.

Installation
