Jaguar X-Type Sedan and Estate (Wagon). Manual - part 338

Published: 11-May-2011

Electronic Engine Controls - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27 -
Camshaft Position (CMP) Sensor

Removal and Installation

Removal

1. Remove the engine cover.

2. Disconnect the CMP sensor electrical connector.

3. Remove the CMP sensor.

Remove and discard the O-ring seal.

Installation

1. NOTE: Install a new O-ring seal.

To install, reverse the removal procedure.

Tighten to 7 Nm.

Published: 11-May-2011

Electronic Engine Controls - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27 -
Catalyst Monitor Sensor LH

Removal and Installation

Removal

1. Disconnect the battery ground cable.

For additional information, refer to:

Battery Disconnect and Connect

(414-01 Battery, Mounting and Cables, General Procedures).

2. Raise and support the vehicle. For additional information, refer to

For additional information, refer to:

Jacking

 (100-02 Jacking and Lifting,

Description and Operation).
.

3. Detach the catalyst monitor sensor harness from the securing clip.

4. Disconnect the catalyst monitor sensor electrical connector.

5. Detach the catalyst monitor sensor electrical connector from the

securing bracket.

1. Release the retaining tang.

2. Detach the catalyst monitor sensor electrical connector from

the securing bracket.

6. CAUTIONS:

 Do not cut the HO2S harness.

 Make sure that the catalyst monitor sensor casing and harness is

not damaged.

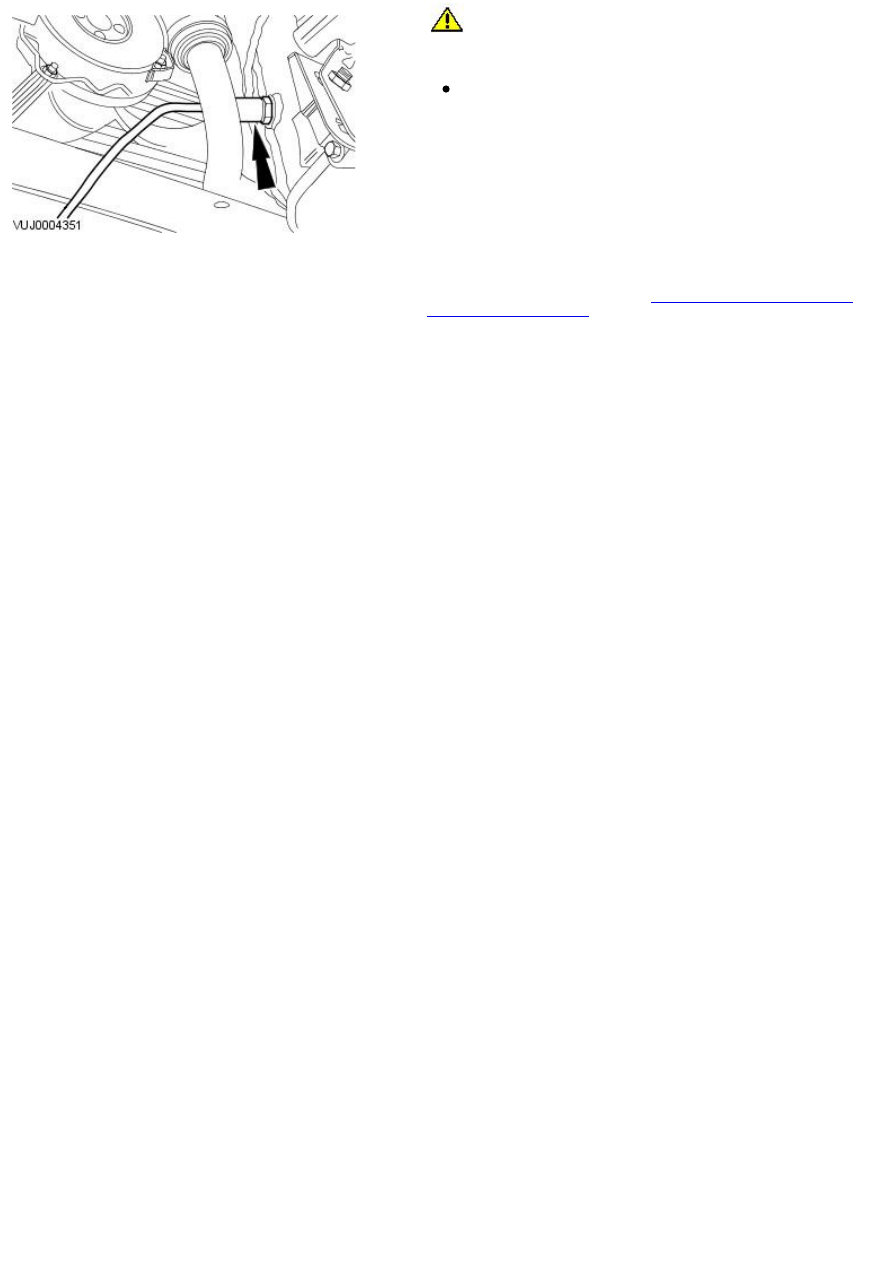

Using Snap-on socket S6176 remove the catalyst monitor sensor.

Installation

1.

CAUTION: Make sure that the catalyst monitor sensor casing and

cable are not damaged.

To install, reverse the removal procedure.

Tighten to 40 Nm.

2. NOTE: For NAS vehicles only.

If required, carry out a long drive cycle.
For additional information, refer to:

Powertrain Control Module (PCM)

Long Drive Cycle Self-Test

 (303-14A Electronic Engine Controls - 2.0L NA

V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27, General Procedures).

Published: 11-May-2011

Electronic Engine Controls - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27 -
Catalyst Monitor Sensor RH

Removal and Installation

Removal

1. Disconnect the battery ground cable.

For additional information, refer to:

Battery Disconnect and Connect

(414-01 Battery, Mounting and Cables, General Procedures).

2. Remove the intake manifold.

For additional information, refer to:

Intake Manifold

 (303-01B Engine -

2.0L Duratorq-TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma,
In-vehicle Repair).

3. Raise and support the vehicle. For additional information, refer to

For additional information, refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).
.

4. Undo and remove the exhaust shield securing bolt to allow access to

the catalyst monitor sensor.

5. Lower the vehicle.

6. Disconnect the catalyst monitor sensor electrical connector.

7. Detach the catalyst monitor sensor electrical connector from the

securing bracket.

1. Release the retaining tang.

2. Detach the catalyst monitor sensor electrical connector from

the securing bracket.
