Jaguar X-Type Sedan and Estate (Wagon). Manual - part 319

Published: 11-May-2011

Evaporative Emissions - Evaporative Emission Canister Purge Valve

Removal and Installation

Removal

Vehicles with 2.0L engine

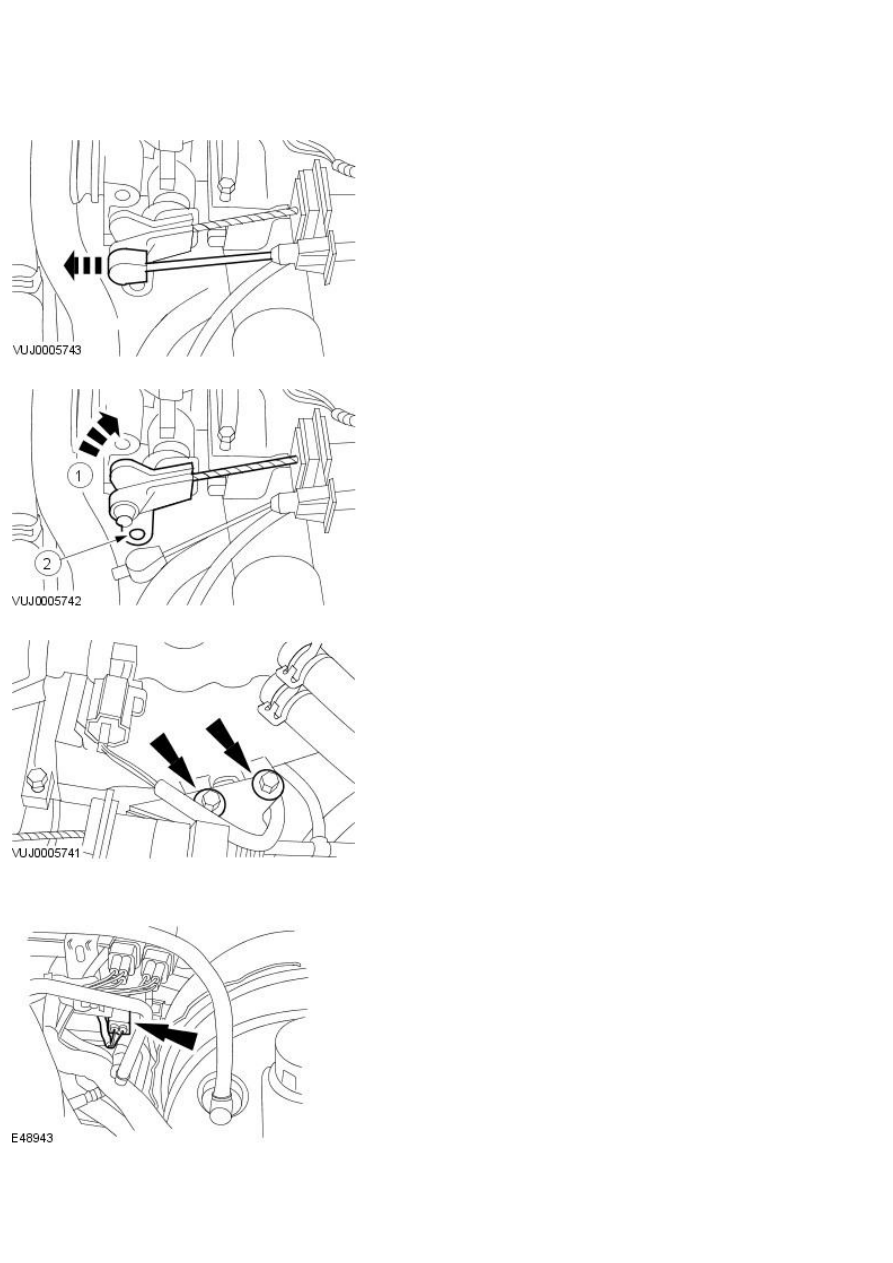

1. Detach the speed control cable.

2. Detach the accelerator cable.

1. Reposition the accelerator lever to the fully open position.

2. Detach the accelerator cable.

3. Detach the accelerator cable retaining bracket.

All vehicles

4. Disconnect the evaporative emission canister purge valve electrical

connector.

5. Disconnect the upper fuel vapour hose from the evaporative emission

canister purge valve.

6. Detach the evaporative emission canister purge valve from the retaining

bracket.

7. Remove the evaporative emission canister purge valve.

Disconnect the lower fuel vapour hose from the evaporative
emission canister purge valve.

Installation

All vehicles

1. To install, reverse the removal procedure.

Vehicles with 2.0L engine

2. Tighten to 9 Nm.

Published: 11-May-2011

Electronic Engine Controls - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27 -

Torque Specifications

Description

Nm

lb-ft

lb-in

Camshaft position sensor retaining bolt

7

-

62

Heated oxygen sensor

40

30

-

Catalyst monitor sensor

40

30

-

Crankshaft position sensor retaining bolt

10

7

-

Knock sensor retaining bolt

25

18

-

Variable camshaft timing oil control solenoid retaining bolt

10

7

-

Oil temperature sensor

15

11

-

Engine control module (ECM) retaining nut

10

7

-

ECM electrical connector retaining bolt

10

7

-

Engine block coolant inlet pipe retaining bolts

25

18

-

W ater pump coolant outlet pipe retaining bolts

10

7

-

Throttle position sensor retaining screws

7

-

62

Published: 11-May-2011

Electronic Engine Controls - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27 -
Electronic Engine Controls

Description and Operation

2.0L Engine

Item

Part Number

Description

1

—

Intake Manifold Tuning (IMT) Valve - upper

2

—

Intake Manifold Tuning (IMT) Valve - lower

3

—

Engine Coolant Temperature (ECT) Sensor

4

—

Variable Camshaft Timing Oil Control Solenoid LH

5

—

Camshaft Position (CMP) Sensor LH

6

—

Camshaft Position (CMP) Sensor RH

7

—

Variable Camshaft Timing Oil Control Solenoid RH

8

—

Crankshaft Position (CKP) Sensor

2.5L and 3.0L Engine
