Installation

• W ARNINGS:

 Do not smoke or carry lighted tobacco or an open flame of any type when working on or near any fuel related components. Highly

flammable vapors are always present and may ignite. Failure to follow these instructions may result in personal injury.

 Do not carry or operate cellular phones when working on or near any fuel related components. Highly flammable vapors are always

present and may ignite. Failure to follow these instructions may result in personal injury.

 Due to the heavy weight, make sure that the fuel tank is securely attached to the powertrain assembly jack when installing.

 This procedure involves fuel handling. Be prepared for fuel spillage at all times and always observe fuel handling precautions. Failure

to follow these instructions may result in personal injury.

• NOTE: Non federal vehicles, refer to steps 1 to 3.

• NOTE: Federal vehicles, refer to steps 1 to 21.

1. NOTE: Non federal market vehicles only.

Install the evaporative emission canister.

Tighten to 5 Nm.

2. NOTE: Non federal market vehicles only.

Install the evaporative emission canister rear retaining nut.

Tighten to 5 Nm.

3. NOTE: Non federal market vehicles only.

Install the fuel tank.
For additional information, refer to:

Fuel Tank - 2.5L NA V6 - AJV6/3.0L

NA V6 - AJ27

 (310-01 Fuel Tank and Lines, Removal and Installation).

4. NOTE: Federal market vehicles only.

Install the evaporative emission canister.

Tighten to 5 Nm.

5.

W ARNING: The fuel tank cannot be drained in vehicle. Due to the

heavy weight, make sure that the fuel tank is securely attached to the
powertrain assembly jack when removing. Failure to follow this instruction
may result in personal injury.

• NOTE: Federal market vehicles only.

• NOTE: Remove the blanking plugs from the fuel tank and fuel filler pipe
hose.

Using the special tool, install the fuel tank.

Attach the fuel filler pipe hose to the fuel tank.

6. NOTE: Federal market vehicles only.

• NOTE: Right-hand shown, left-hand similar.

Install the fuel tank support straps.

7. NOTE: Federal market vehicles only.

Install the fuel tank support straps retaining bolts.

Tighten to 25 Nm.

8. NOTE: Federal market vehicles only.

Remove the special tool.

9. NOTE: Federal market vehicles only.

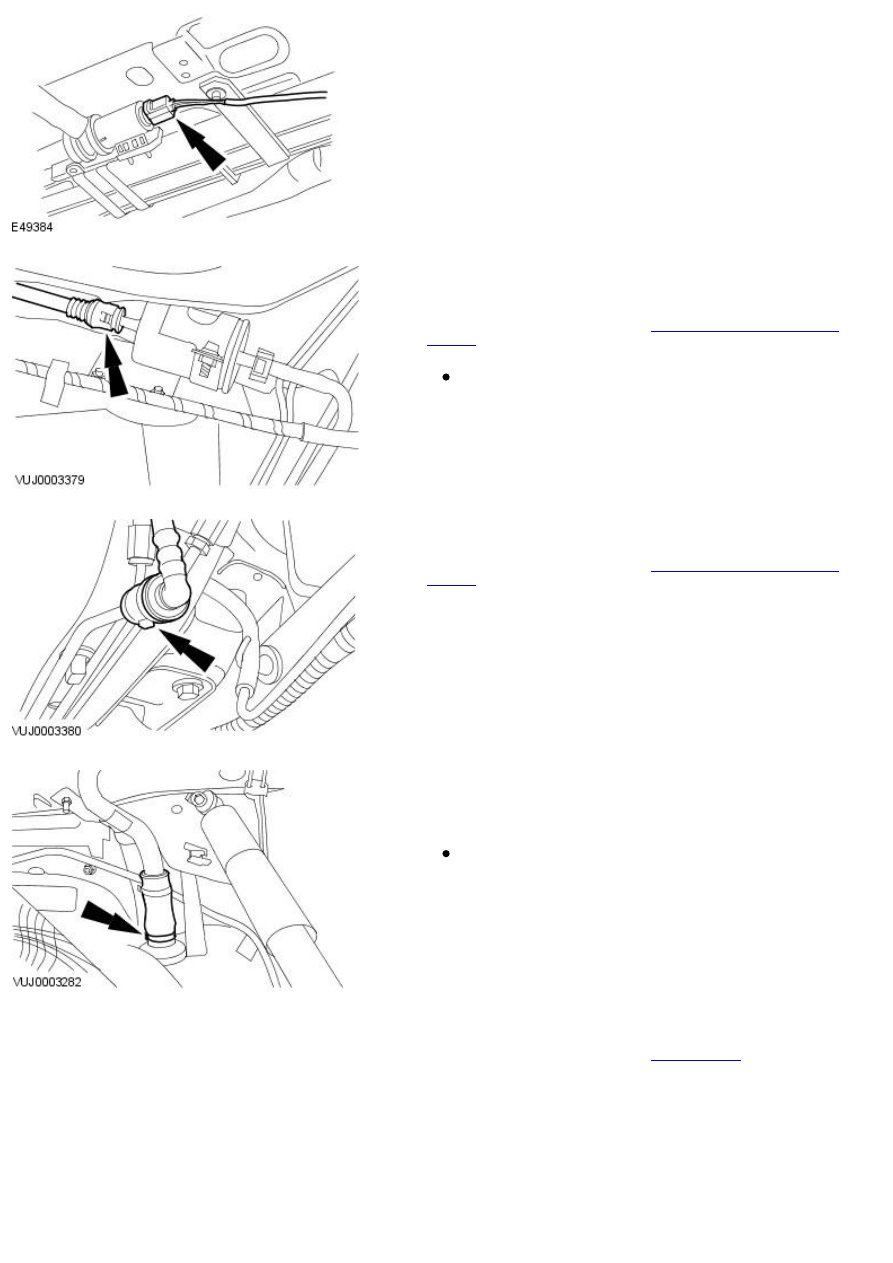

Connect the evaporative emission canister hose to the evaporative
emission canister.

10. NOTE: Federal market vehicles only.

Connect the evaporative emission canister close valve electrical
connector.

11. NOTE: Federal market vehicles only.

• NOTE: Remove the blanking plugs.

Connect the fuel filter line quick release coupling.
For additional information, refer to:

Quick Release Coupling - Push

Connect

 (310-00 Fuel System - General Information, General

Procedures).

Install blanking plugs to the male and female connectors.

12. NOTE: Federal market vehicles only.

Connect the evaporative emission canister purge hose quick release
coupling.
For additional information, refer to:

Quick Release Coupling - Push

Connect

 (310-00 Fuel System - General Information, General

Procedures).

13. NOTE: Federal market vehicles only.

• NOTE: Make sure the fuel tank filler pipe to fuel tank hose retaining clip
is correctly orientated.

Tighten the fuel tank filler pipe to fuel tank hose retaining clip.

Tighten to 3 Nm.

14. NOTE: Federal market vehicles only.

Install the rear subframe.
For additional information, refer to:

Rear Subframe

 (502-00 Uni-Body,

Subframe and Mounting System, Removal and Installation).

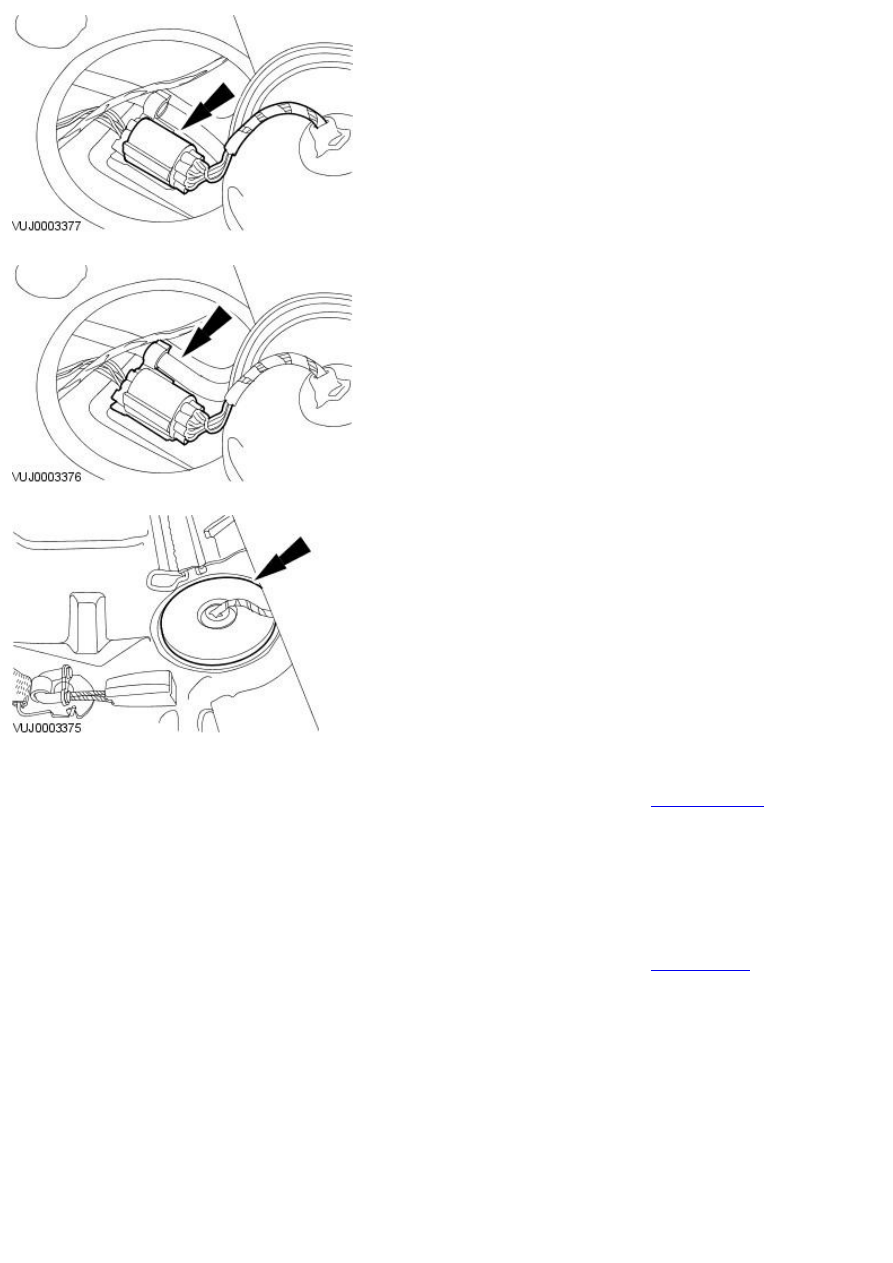

15. NOTE: Federal market vehicles only.

Connect the electrical connector.

16. NOTE: Federal market vehicles only.

Attach the electrical connector.

17. NOTE: Federal market vehicles only.

Attach the wiring harness grommet.

18. NOTE: Federal market vehicles only.

Install the rear seat cushion.
For additional information, refer to:

Rear Seat Cushion

 (501-10 Seating,

Removal and Installation).

19. NOTE: Federal market vehicles only.

Fill the fuel tank with the fuel drained from the fuel filler pipe.

20. NOTE: Federal market vehicles only.

Install the fuel filler cap.

21. NOTE: Federal market vehicles only.

Connect the battery ground cable.
For additional information, refer to:

Battery Connect

 (414-01 Battery,

Mounting and Cables, General Procedures).
