Jaguar X-Type Sedan and Estate (Wagon). Manual - part 304

Published: 11-May-2011

Glow Plug System - Glow Plugs

Removal and Installation

Removal

1. Disconnect the battery ground cable.

For additional information, refer to:

Battery Disconnect and Connect

(414-01 Battery, Mounting and Cables, General Procedures).

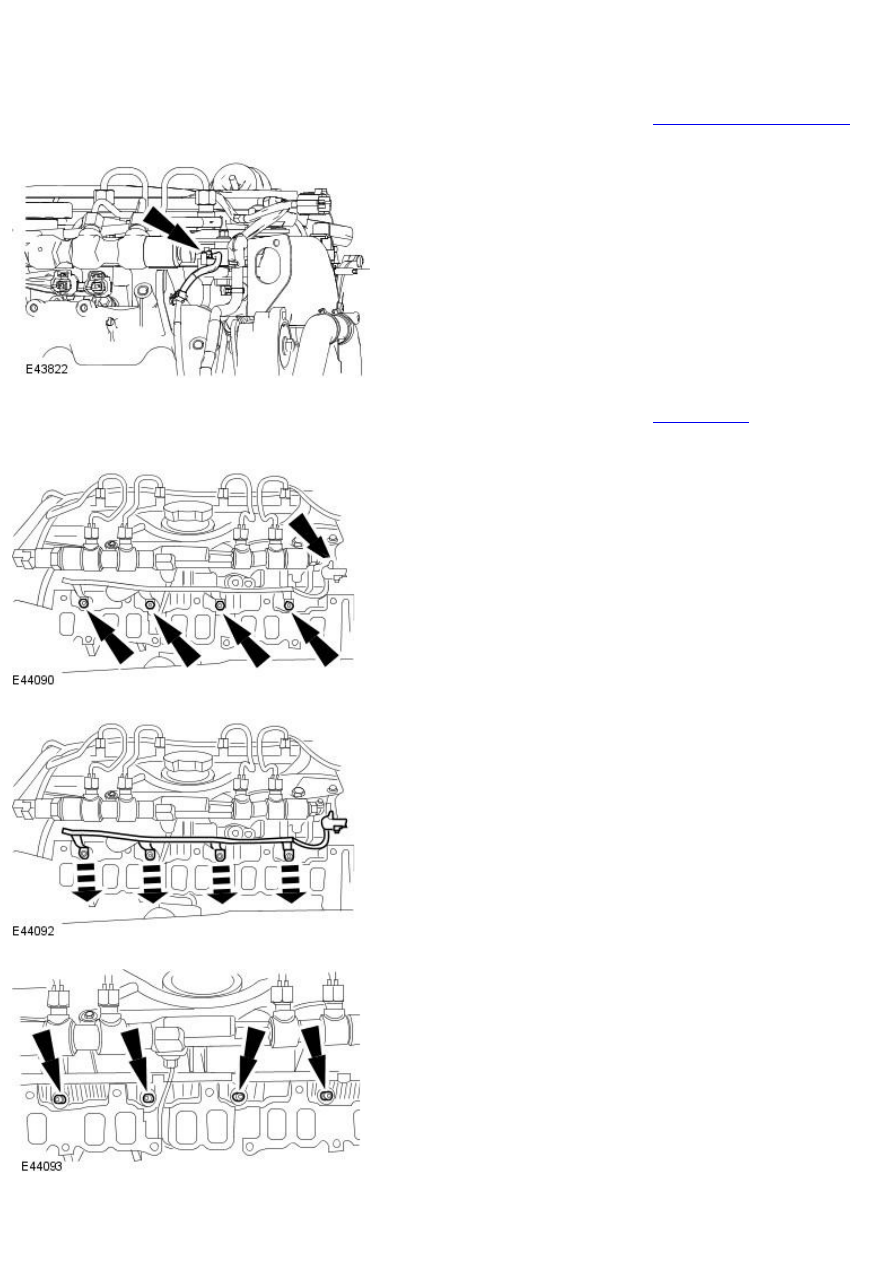

2. Detach the glow plug wire electrical connector.

3. Remove the intake manifold.

For additional information, refer to:

Intake Manifold

 (303-01B Engine -

2.0L Duratorq-TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma,
In-vehicle Repair).

4. Remove the glow plug wire retaining nuts.

5. Remove the glow plug wire.

6. Remove the glow plugs.

Installation

1. To install, reverse the removal procedure.

Tighten to 13 Nm.

2. Tighten to 2 Nm.

3. Tighten to 5 Nm.

4. Connect the battery ground cable.

For additional information, refer to:

Battery Connect

 (414-01 Battery,

Mounting and Cables, General Procedures).

Published: 11-May-2011

Engine Emission Control - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi (110kW/150PS) -
Puma -

Torque Specifications

Description

Nm

lb-ft

lb-in

Exhaust gas recirculation (EGR) valve to intake manifold retaining bolts

10

-

89

EGR valve tube to EGR valve retaining nuts

10

-

89

EGR valve tube to EGR valve retaining studs

11

8

-

EGR cooler to EGR valve tube mounting bracket retaining bolts

10

-

89

EGR cooler to EGR valve tube retaining bolts

10

-

89

Manifold absolute pressure (MAP) sensor retaining bolt

4

-

35

Published: 11-May-2011

Engine Emission Control - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi (110kW/150PS) -
Puma - Engine Emission Control

Description and Operation

Item

Part Number

Description

1

-

EGR valve

2

-

EGR valve to intake manifold retaining bolt

3

-

EGR cooler to EGR valve tube mounting bracket upper retaining bolt

4

-

EGR cooler to EGR valve tube mounting bracket lower retaining bolts

5

-

EGR cooler to EGR valve tube

6

-

EGR cooler to EGR valve tube to EGR valve retaining nuts

7

-

EGR cooler to EGR valve tube to EGR valve gasket
