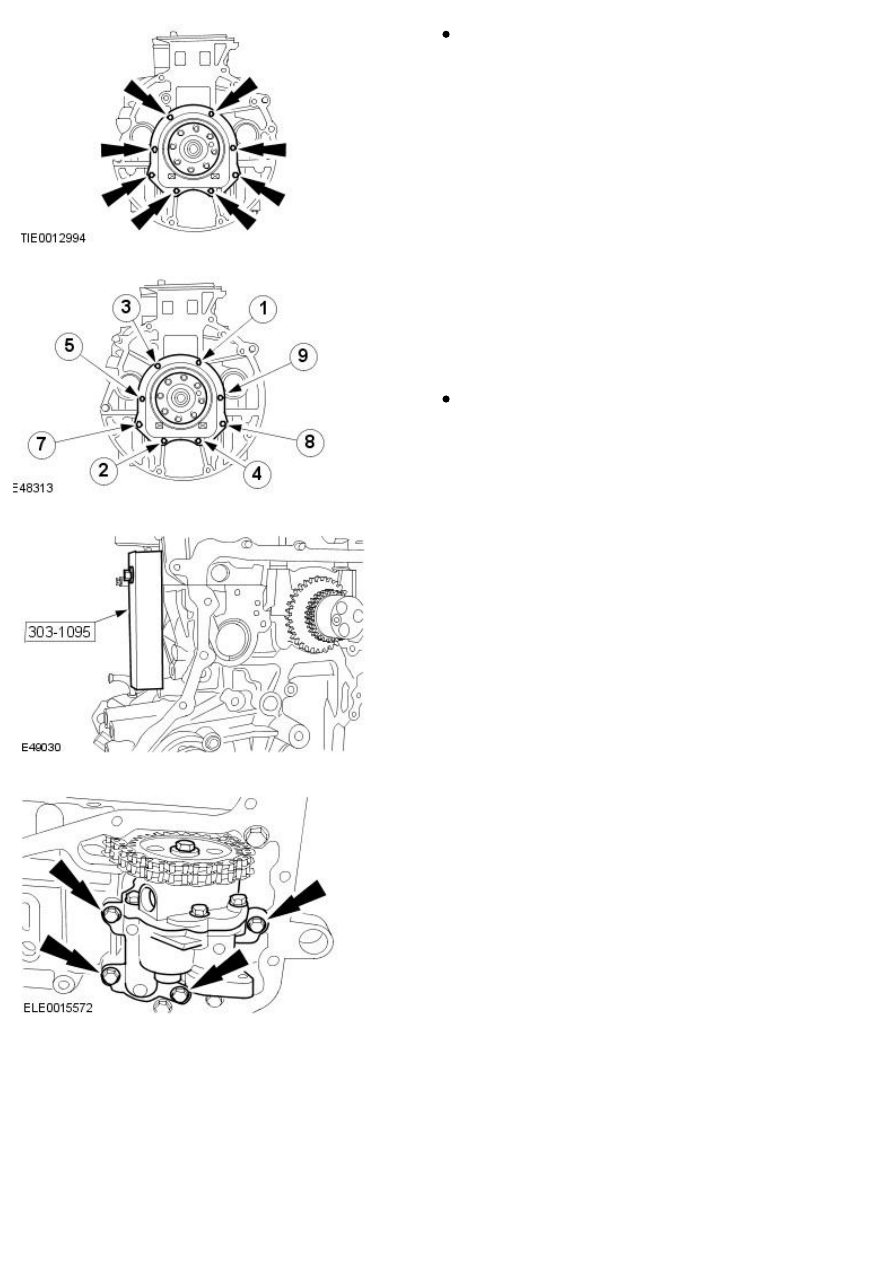

15. Remove the old crankshaft rear seal and carrier.

Remove and discard the crankshaft rear oil seal.

16. NOTE: Install a new crankshaft rear oil seal carrier and crankshaft rear
oil seal carrier retaining bolts.

• NOTE: A new crankshaft rear oil seal carrier is supplied with an
alignment sleeve that must be removed following installation.

• NOTE: Tighten the nuts and bolts in the sequence shown.

Install the crankshaft rear oil seal carrier.

Tighten to 10 Nm.

17. Remove the special tool.

18. NOTE: Do not fully tighten the oil pump retaining bolts at this stage.

Install the oil pump and oil pump chain.

19. Using a suitable dial indicator gauge take a reference measurement

from the front face of the crankshaft sprocket.

1. Position the dial gauge holding fixture on the cylinder block.

2. Position the dial indicator gauge plunger on the crankshaft

sprocket and set the dial to zero.

20. NOTE: Take measurements at two different points on the oil pump
sprocket.

Using the dial indicator gauge align the oil pump sprocket and tighten
the oil pump retaining bolts.

21. Check the alignment of the oil pump sprocket with the crankshaft

sprocket. Repeat the alignment procedure if necessary.

22. Tighten to 10 Nm.

23. Check the alignment of the oil pump sprocket with the crankshaft

sprocket. Repeat the alignment procedure if necessary.

24. Install the oil pump tensioner.

25. NOTE: Install a new O-ring seal.

Install the oil pump pickup tube.

Tighten to 10 Nm.

26. CAUTIONS:

 A new oil pan must be installed

 Install the oil pan within five minutes of applying the sealer.

Apply a 3 mm bead of sealer W SE-M4G323-A4 to the oil pan.

27. NOTE: Do not fully tighten the oil pan retaining bolts at this stage.

Install the oil pan.

28. NOTE: Tighten the bolts in the sequence shown in two stages.

Tighten the oil pan retaining bolts in the sequence shown.

Stage 1: Tighten bolts 1 through 16 to 7 Nm.

Stage 2: Tighten bolts 1 through 16 to 14 Nm.

29. NOTE: Install new flywheel retaining bolts.

• NOTE: Tighten the retaining bolts in the sequence shown in three
stages.

Install the flywheel.

Stage 1: 25 Nm.

Stage 2: 40 Nm.

Stage 3: 48 degrees.

30. NOTE: Tighten the retaining bolts in the sequence shown.

Install the clutch disc and pressure plate.

Tighten to 29 Nm.

31. NOTE: Do not fully tighten the crankshaft position sensor bracket
retaining bolts at this stage.

Install the crankshaft position (CKP) sensor bracket.

32. NOTE: After installation do not move the special tool.

Install the special tool.

33. Rotate the crankshaft until piston number one is approximately 10 mm

before top dead center (TDC).

34. Zero the dial indicator gauge.
