Jaguar X-Type Sedan and Estate (Wagon). Manual - part 217

18. Remove the turbo outlet pipe retaining bolt.

19. Remove the turbo outlet pipe and charge air cooler intake pipe

assembly.

All vehicles

20. Remove the turbocharger heat shield.

21. Remove the catalytic converter retaining bolts.

Remove the catalytic converter securing bracket.

22. Remove the catalytic converter.

Remove and discard the retaining nuts.

23. Remove the catalytic converter retaining bracket.

24. Remove the halfshaft retaining bracket.

25. Remove the exhaust gas recirculation (EGR) cooler coolant hose.

26. Using the special tool, remove the water pump hoses.

27. Disconnect the turbocharger vacuum hose.

28. Remove the air filter outlet tube retaining clip.

29. Remove the air filter outlet tube.

30. Remove the power assisted steering high-pressure pipe.

Discard the O-ring seal.

31. Disconnect the coolant hose.

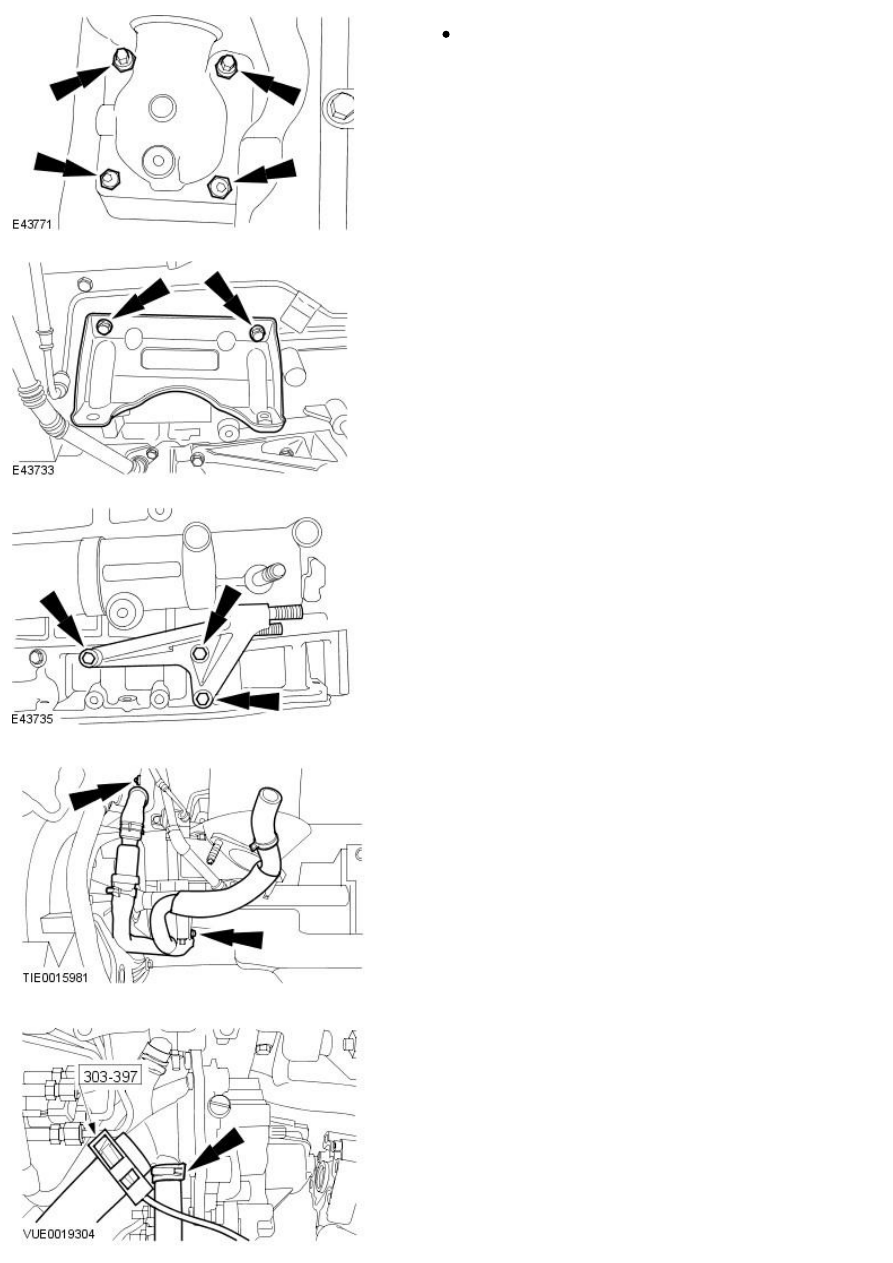

32. Remove the coolant hose.

33. Remove the coolant hose.

34. Remove the starter motor to generator wiring harness.

35. Remove the intake manifold.

Remove and discard the intake manifold gaskets.

36. Remove the glow plug wire retaining nuts.
