Jaguar X-Type Sedan and Estate (Wagon). Manual - part 216

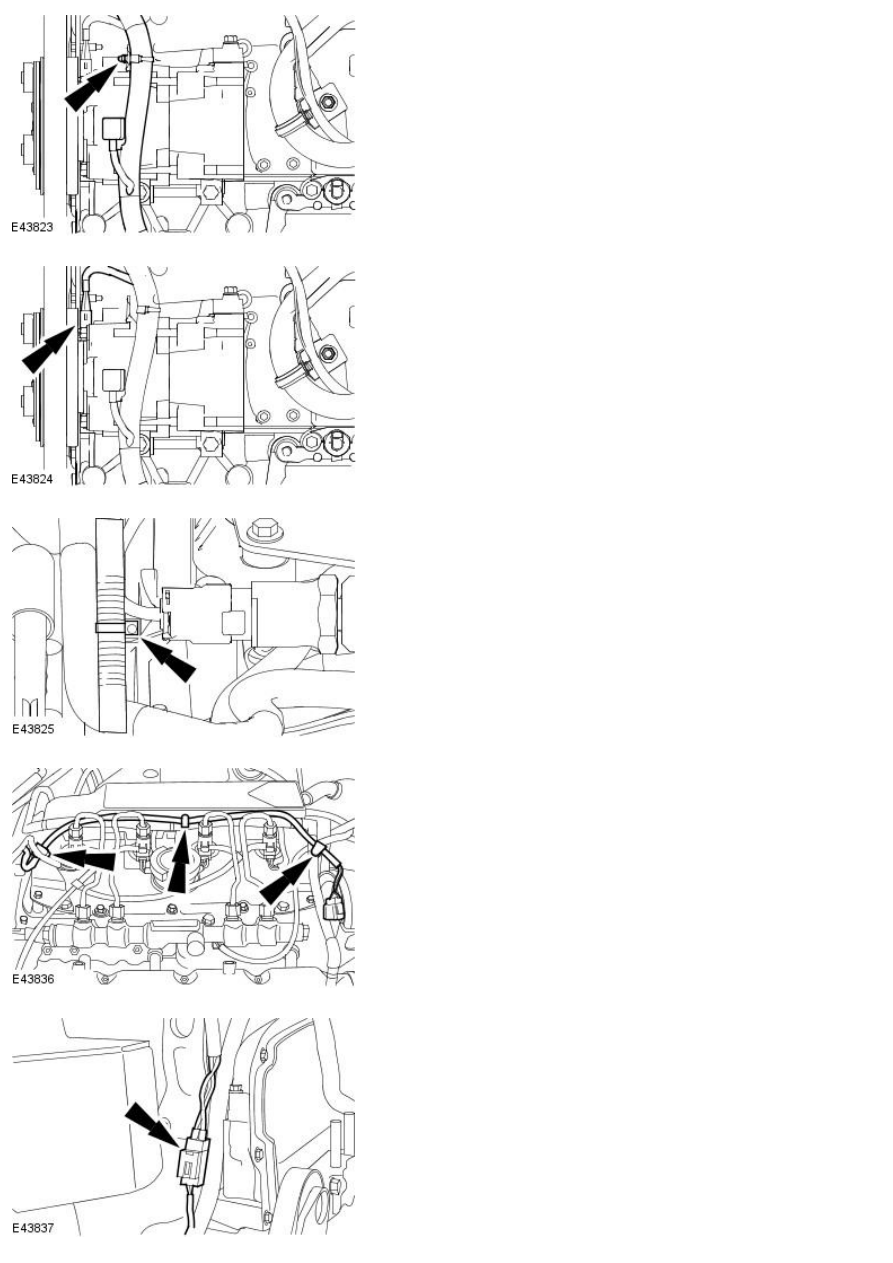

2. Detach the glow plug wiring harness.

Remove the glow plug wiring harness securing nut.

3. Detach the wiring harness from the intake manifold.

4. Detach the wiring harness from the air conditioning (AC) compressor.

5. Disconnect the AC compressor electrical connector.

6. Detach the wiring harness from the retaining stud.

7. Detach the mass air flow (MAF) sensor wiring harness.

8. Detach the generator wiring harness electrical connector.

9. Remove the wiring harness.

10. Detach the accessory drive belt.

1. Reposition the accessory drive belt tensioner.

2. Detach the accessory drive belt.

11. Remove the accessory drive belt.

1. Remove the accessory drive belt tensioner.

2. Remove the accessory drive belt.

12. Remove the AC compressor.

13. Detach the generator electrical connector.

Remove the generator electrical connector securing nut.

14. Disconnect the generator electrical connector.

15. Remove the generator.

Remove the wiring harness support bracket from the generator
upper retaining bolt.

16. Remove the accessory drive belt tensioner bracket.

Vehicles with 2.2L diesel engine

17. Remove the charge air cooler intake pipe retaining bolts.
