Jaguar X-Type Sedan and Estate (Wagon). Manual - part 211

12. Detach the coolant hose.

13. Disconnect the coolant hose.

All vehicles

14. Disconnect the radiator lower coolant hose.

15.

CAUTION: To prevent the vehicle becoming unstable when the

engine and transmission assembly are removed, install the vehicle
tie-down straps. Failure to follow this instruction may result in damage to
the vehicle.

• NOTE: Right-hand shown, left-hand similar.

Install the front vehicle tie down straps.

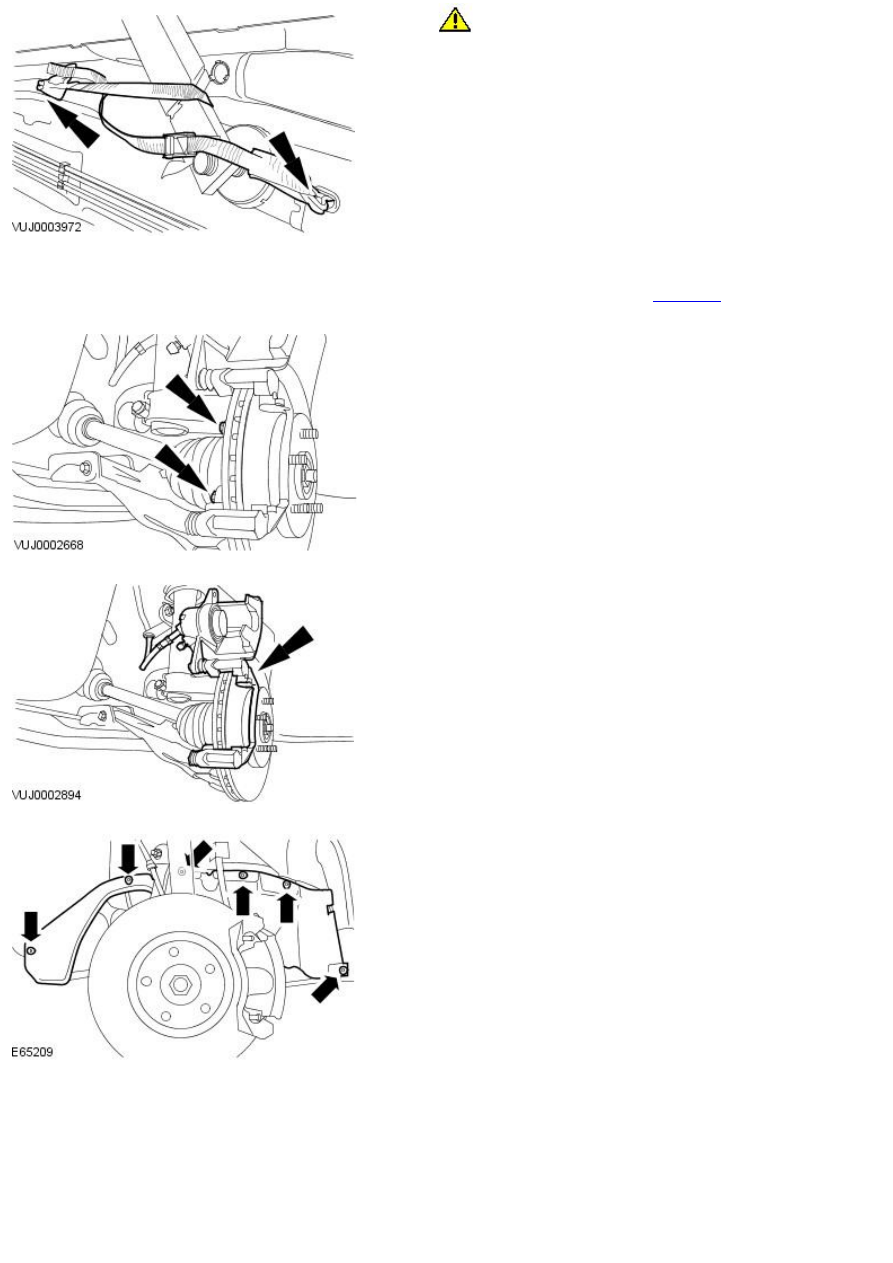

16.

CAUTION: To prevent the vehicle becoming unstable when the

engine and transmission assembly are removed, install the vehicle
tie-down straps. Failure to follow this instruction may result in damage to
the vehicle.

• NOTE: Right-hand shown, left-hand similar.

Install the rear vehicle tie down straps.

17. Lower the vehicle to a suitable working height.

18. Remove the front brake pads.

For additional information, refer to:

Brake Pads

 (206-03 Front Disc

Brake, Removal and Installation).

19. NOTE: Left-hand shown, right-hand similar.

Remove and discard the brake caliper anchor plate retaining bolts.

20. NOTE: Left-hand shown, right-hand similar.

Detach the brake caliper and brake caliper anchor plate assembly.

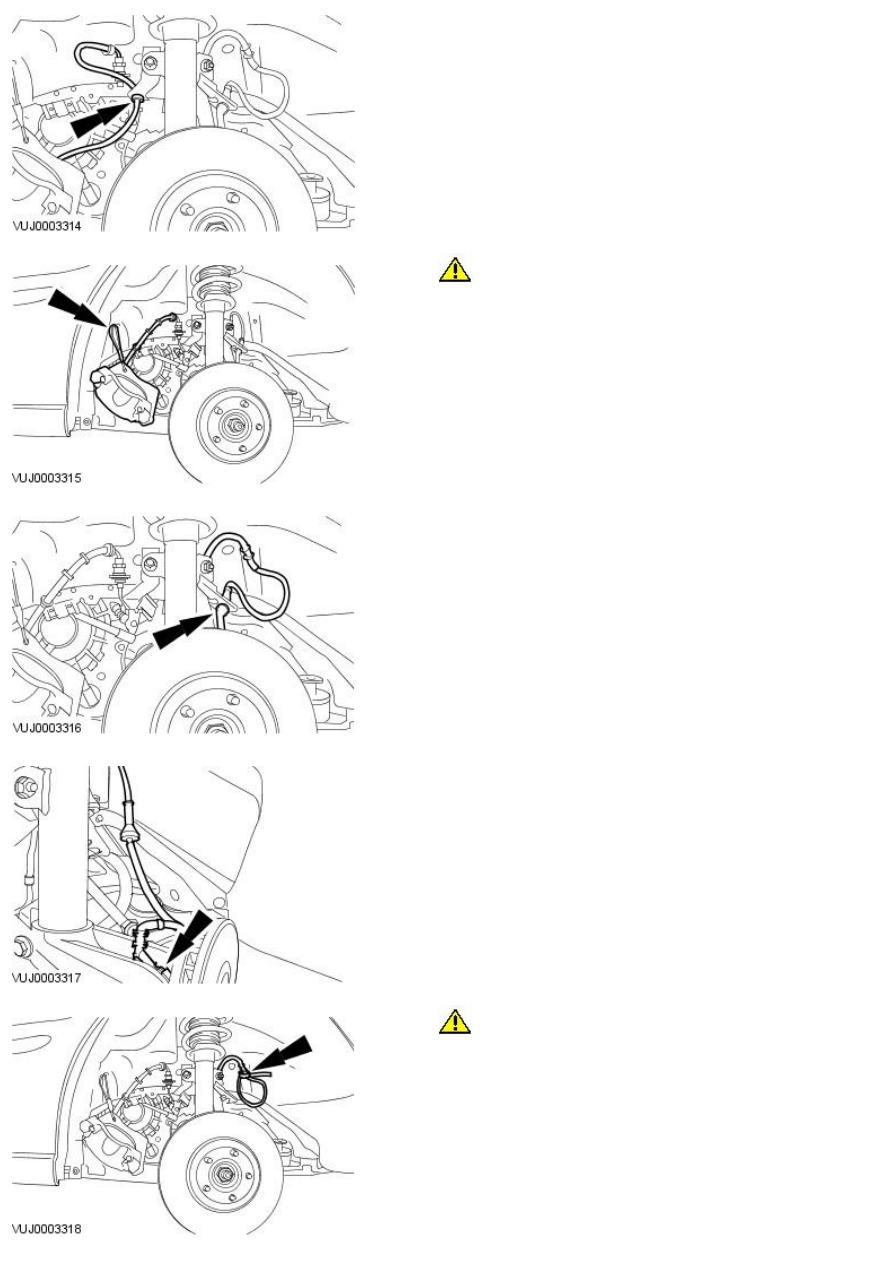

21. NOTE: Right-hand shown, left-hand similar.

Remove the wheel arch liner access cover.

22. NOTE: Left-hand shown, right-hand similar.

Detach the brake pipe.

23.

CAUTION: Support the brake caliper assembly using tie straps.

Failure to follow this instruction may result in damage to the vehicle.

• NOTE: Left-hand shown, right-hand similar.

Reposition and attach the brake caliper assembly.

24. NOTE: Left-hand shown, right-hand similar.

Detach the anti-lock braking system (ABS) wheel speed sensor.

25. NOTE: Left-hand shown, right-hand similar.

Disconnect the ABS wheel speed sensor.

26.

CAUTION: Secure the ABS wheel speed sensor using tie straps.

Failure to follow this instruction may result in damage to the vehicle.

• NOTE: Left-hand shown, right-hand similar.

Reposition and attach the ABS wheel speed sensor.

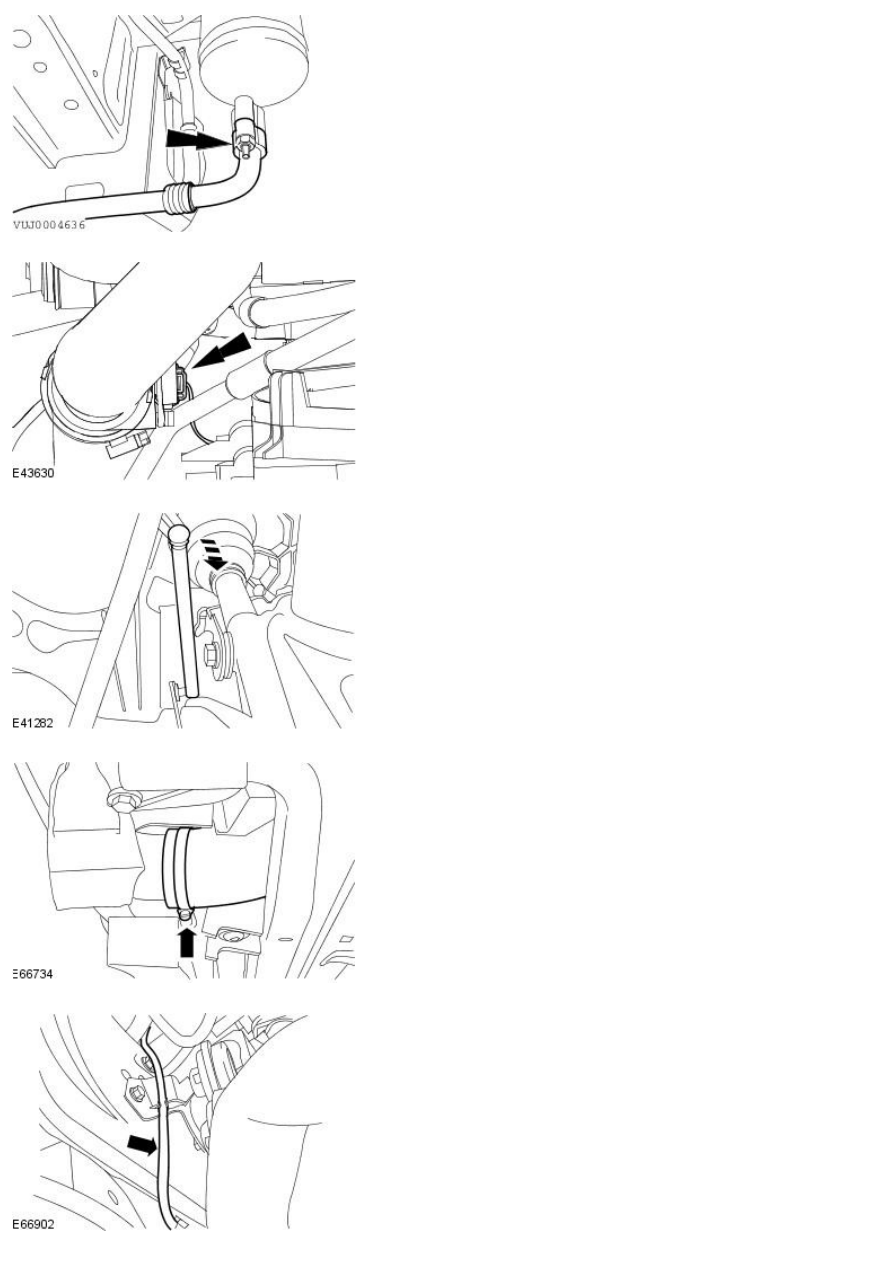

27. NOTE: Remove and discard the O-ring seal.

• NOTE: Cap the exposed ports.

Disconnect the suction accumulator pipe.

28. Disconnect the air temperature sensor electrical connector.

29. Disconnect the high intensity discharge (H.I.D) sensor drop arm.

30. Detach the charge air cooler outlet hose from the charge air cooler.

31. Detach the battery breather hose.
