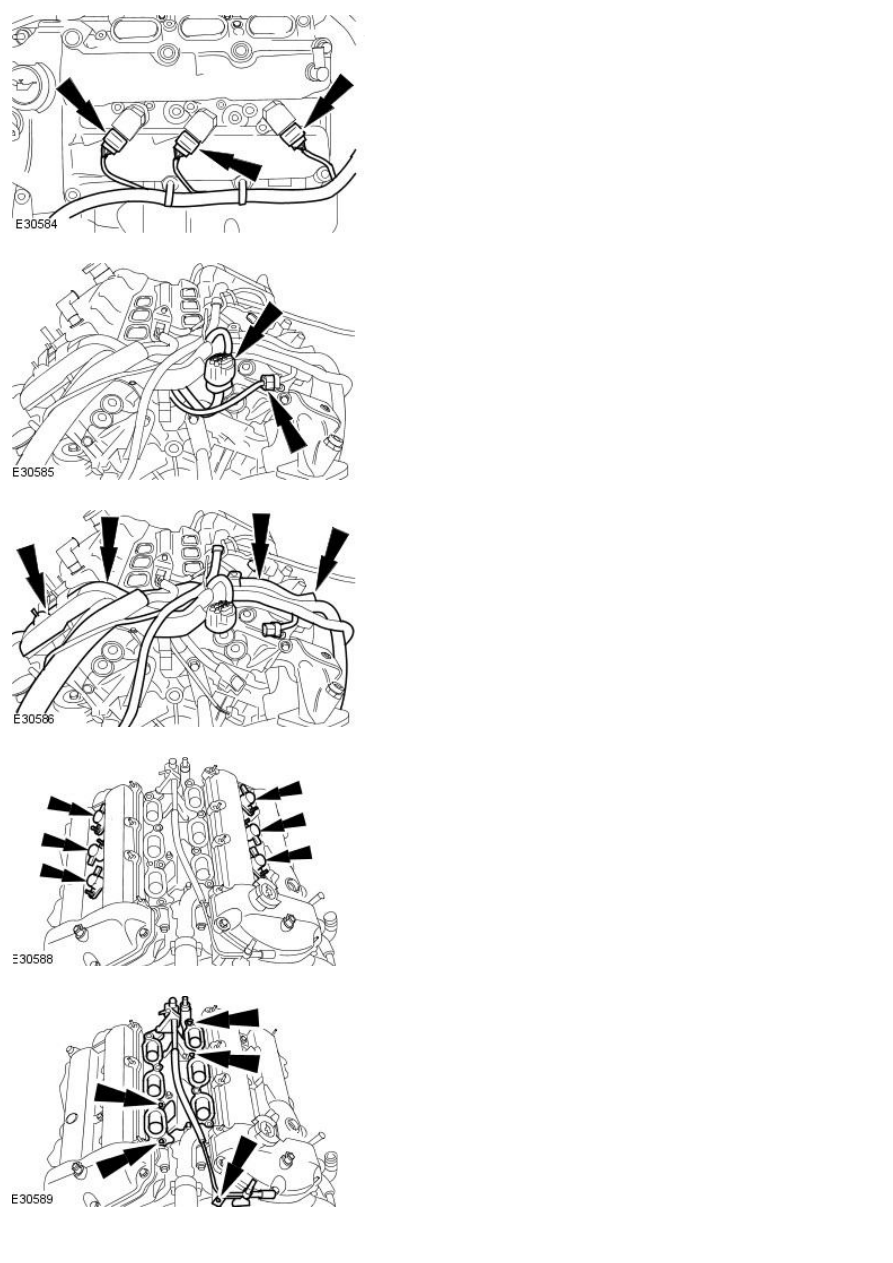

23. Detach the engine harness retaining bracket.

24. Detach the engine harness.

25. Disconnect the right-hand ignition coils.

26. Detach the engine harness.

27. Disconnect the left-hand camshaft position sensor.

28. Disconnect the left-hand ignition coils.

29. Disconnect the engine wiring harness electrical connectors.

30. Remove the engine wiring harness.

31. Remove the ignition coils.

32. Remove the lower intake manifold and injector supply manifold.

33. Remove and discard the lower intake manifold gaskets.

34. Remove the left-hand knock sensor.

35. Remove the accessory drive belt.

1. Use a 3/8 inch drive bar to release the accessory drive belt

tensioner.

2. Remove the accessory drive belt.

36. Remove the right-hand idler pulley.

37. Remove the generator.

38. Remove the power steering pump.

39. Remove the air conditioning (A/C) compressor.

40. Remove the A/C compressor mounting bracket.

41. Remove the oil level indicator tube.

1. Remove and discard the O-ring seal.

42. NOTE: Right-hand shown, Left-hand similar.

Remove the exhaust manifold heat shields.
