3. Disconnect the positive crankcase ventilation (PCV) hose.

4. Disconnect the electrical connectors.

5. Disconnect the fuel pressure regulator vacuum hose.

6. Remove the fuel pressure regulator bracket.

7. Detach the intake manifold front retaining bracket.

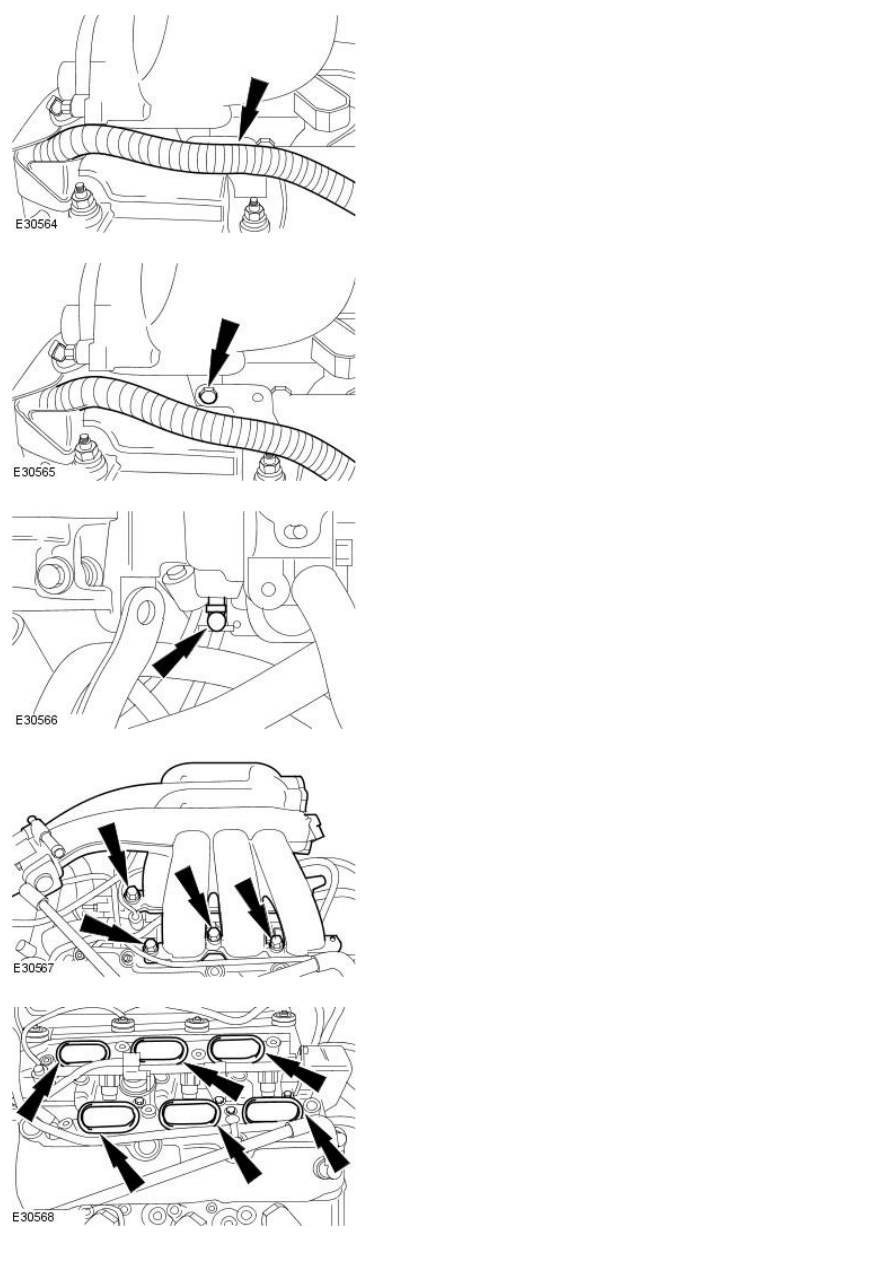

8. Detach the engine wiring harness from the intake manifold rear

retaining bracket.

9. Detach the intake manifold rear retaining bracket.

10. NOTE: The evaporative emission canister purge valve transfer pipe is
attached to the induction manifold by a quick release coupling.

Disconnect the evaporative emission canister purge valve transfer pipe.

11. Remove the intake manifold.

12. Remove and discard the intake manifold gaskets.

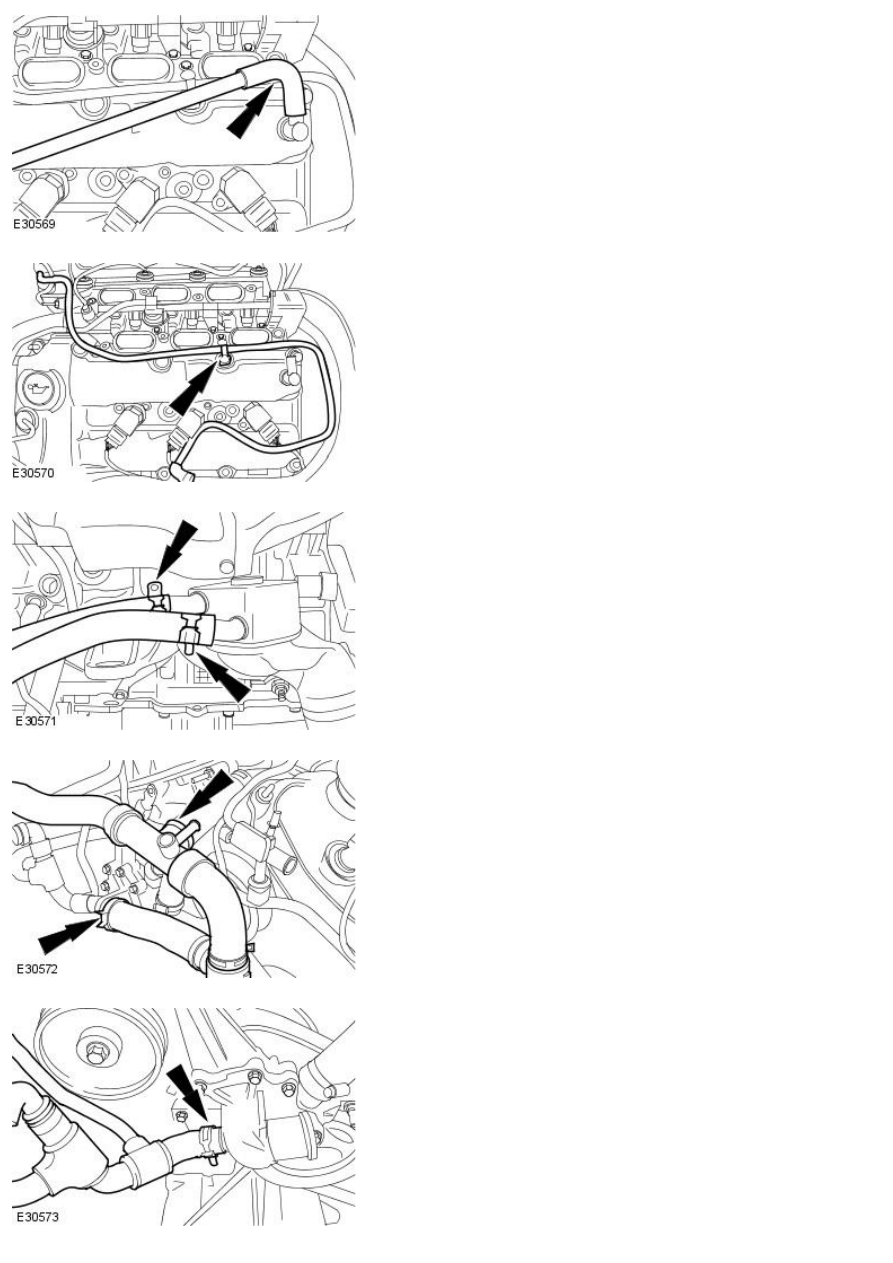

13. Remove the engine breather hose.

14. Remove the evaporative emission purge valve hose.

15. Disconnect the oil cooler coolant hoses.

16. Remove the coolant hose.

17. Remove the coolant hose.

18. Disconnect the electrical connectors.

19. Detach the engine harness.

20. Detach engine harness.

21. Remove the rear knock sensor.

1. Detach the knock sensor wiring harness.

2. Remove the rear knock sensor.

22. Disconnect the right-hand camshaft position sensor.
