Jaguar X-Type Sedan and Estate (Wagon). Manual - part 162

For additional information, refer to:

Air Conditioning (A/C) System

Recovery, Evacuation and Charging

 (412-00 Climate Control System -

General Information, General Procedures).

6. Remove the front wheels and tires.

For additional information, refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

7. Drain the cooling system.

For additional information, refer to:

Cooling System Draining, Filling and

Bleeding

 (303-03A Engine Cooling - 2.0L NA V6 - AJV6/2.5L NA V6 -

AJV6/3.0L NA V6 - AJ27, General Procedures).

8.

CAUTION: To prevent the vehicle becoming unstable when the

engine and transmission assembly are removed, install the vehicle tie
down straps.

• NOTE: Right-hand shown, left-hand similar.

Install the front vehicle tie down strap.

9.

CAUTION: To prevent the vehicle becoming unstable when the

engine and transmission assembly are removed, install the vehicle tie
down straps.

• NOTE: Right-hand shown, left-hand similar.

Install the rear vehicle tie down strap.

10. NOTE: Right-hand shown, left-hand similar.

Remove the splash shield.

11. NOTE: Left-hand shown, right-hand similar.

Detach the brake caliper assembly.

12. NOTE: Left-hand shown, right-hand similar.

Detach the brake pipe.

13. NOTE: Support the brake caliper assembly using tie straps.

• NOTE: Left-hand shown, right-hand similar.

Reposition and secure the brake caliper assembly.

14. NOTE: Left-hand shown, right-hand similar.

Detach the anti-lock braking system (ABS) wheel speed sensor.

15. NOTE: Left-hand shown, right-hand similar.

Disconnect the ABS wheel speed sensor.

16. NOTE: Secure the ABS wheel speed sensor using tie straps.

• NOTE: Left-hand shown, right-hand similar.

Reposition and secure the ABS wheel speed sensor.

17. Remove the cooling fan motor and shroud.

For additional information, refer to:

Cooling Fan Motor and Shroud

(303-03A Engine Cooling - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA
V6 - AJ27, Removal and Installation).

Vehicles with 2.5L or 3.0L engine

18. Remove the driveshaft.

For additional information, refer to:

Driveshaft

 (205-01 Driveshaft,

Removal and Installation).

All vehicles

19. Remove the front muffler.

For additional information, refer to:

Front Muffler - 2.0L NA V6 -

AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27

 (309-00 Exhaust System,

Removal and Installation).

20. NOTE: Using a suitable blanking plug, seal the tube and the A/C
compressor.

• NOTE: Secure the A/C compressor supply and return tubes using tie
straps.

Detach the A/C compressor supply and return tubes.

Remove and discard the O-ring seals.

21. Detach the coolant hose.

22. Remove the selector cable shield.

23. Detach the selector cable.

24. NOTE: Secure the selector cable using tie straps

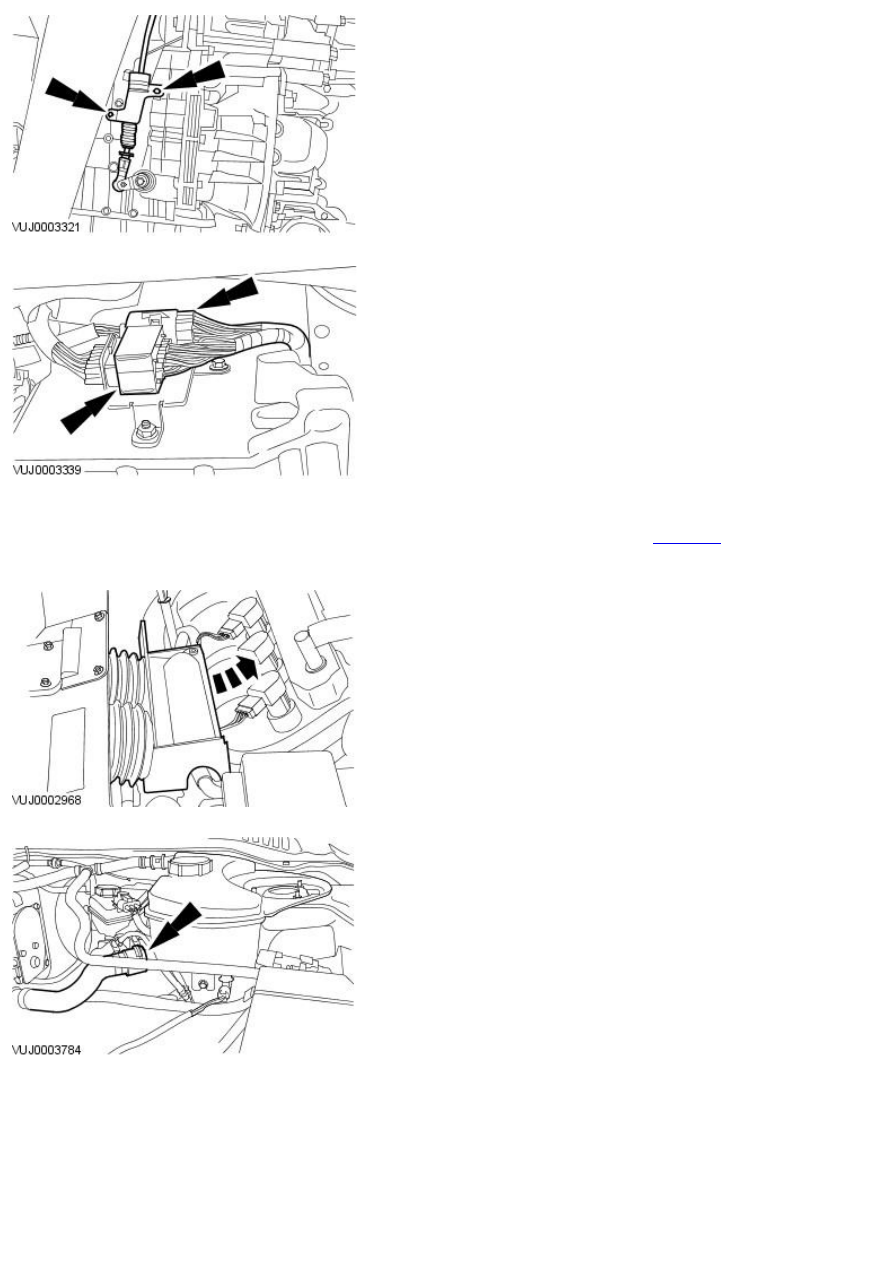

Disconnect the selector cable.

25. Disconnect the automatic transaxle electrical connectors.

26. Lower the vehicle.

27. Remove the air cleaner.

For additional information, refer to:

Air Cleaner

 (303-12A Intake Air

Distribution and Filtering - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA
V6 - AJ27, Removal and Installation).

28. Remove the air filter intake pipe.

29. Detach the coolant hose.
