Jaguar X-Type Sedan and Estate (Wagon). Manual - part 150

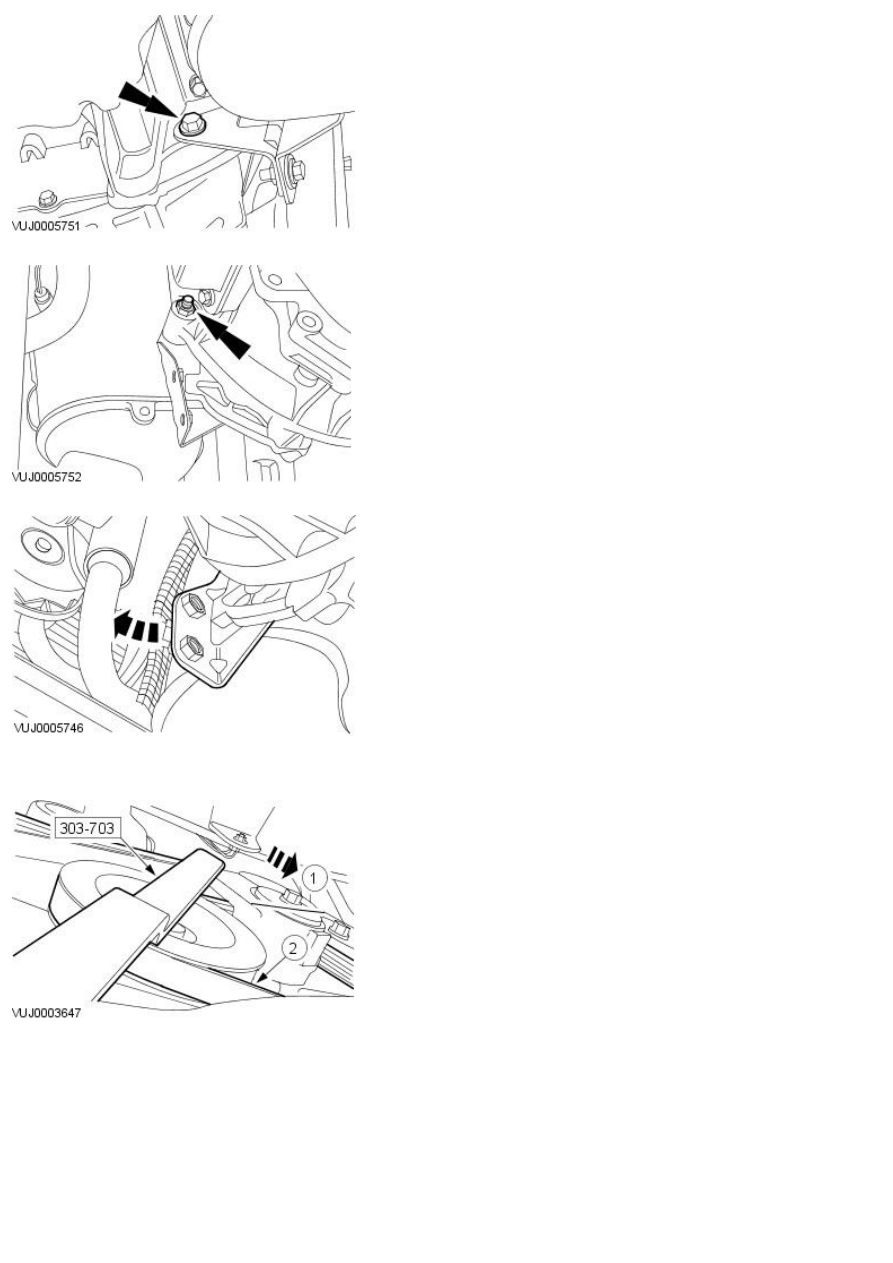

6. Remove the sump to transmission securing bolt.

7. Slacken but not remove the upper catalyst retaining bracket support

securing bolt.

8. Reposition the catalyst retaining bracket support.

All vehicles

9. Detach the accessory drivebelt.

1. Using the special tool rotate the belt tensioner counter-

clockwise.

2. Detach the accessory drivebelt.

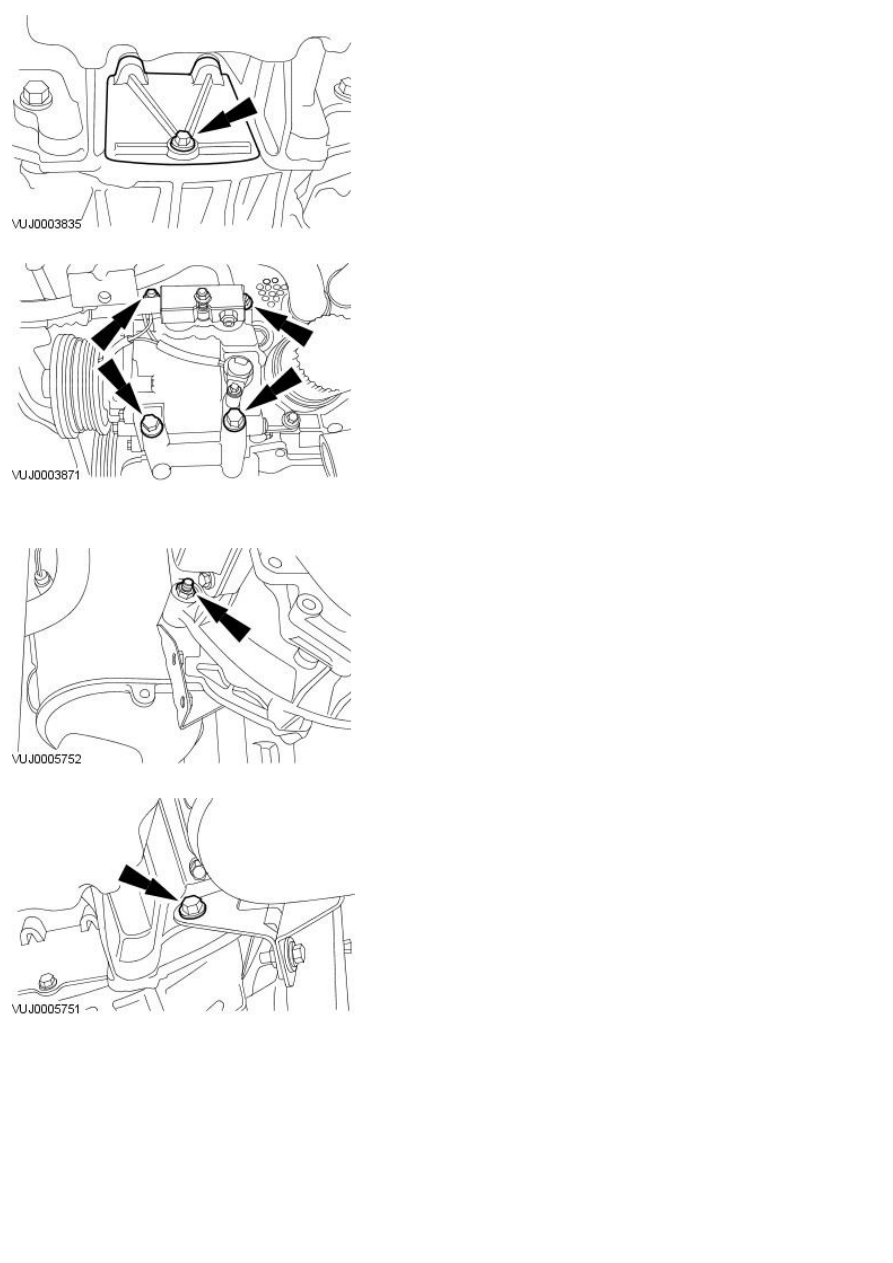

10. NOTE: Do not remove the A/C compressor upper retaining bolts.

Reposition the air conditioning (A/C) compressor.

1. Remove the A/C compressor lower retaining bolts.

2. Loosen the A/C compressor upper retaining bolts.

11. Remove the access cover.

Vehicles with 2.0L engine

12. Remove the retaining bolt.

Vehicles with 2.5L or 3.0L engine

13. Remove the retaining bolts.

All vehicles

14. Remove the oil pan.

Remove and discard the gasket.

Clean and inspect the oil pan and the cylinder block sealing
surfaces using metal surface cleaner or equivalent meeting Jaguar
specification WSE-M5B392-A.

Installation

All vehicles

1. NOTE: Apply a 10 mm diameter dot of silicone sealant WSE-M4G323-A6
or equivalent meeting Jaguar specification to the engine front cover to the
cylinder block mating joints.

• NOTE: Loosely install the oil pan to transmission housing bolts.

• NOTE: The oil pan retaining bolts numbered 1 and 2 are longer than the
retaining bolts numbered 3 through 15.

• NOTE: Tighten the oil pan bolts within six minutes of applying sealer.

To install, reverse the removal procedure.

Install the new oil pan gasket.

Complete the tightening sequence.

Tighten to 25 Nm.

Vehicles with 2.0L engine

2. Tighten to 45 Nm.

Vehicles with 2.5L or 3.0L engine

3. Tighten to 45 Nm.

All vehicles

4. Tighten to 10 Nm.

5. Tighten to 25 Nm.

Vehicles with 2.0L engine

6. Tighten to 25 Nm.

7. Tighten to 45 Nm.
