16. Detach the vacuum hose.

All vehicles

17. NOTE: 2.5L and 3.0L shown, 2.0L similar.

Remove the intake manifold support bracket.

18. NOTE: 2.5L and 3.0L shown, 2.0L similar.

Remove the intake manifold support bracket.

19. NOTE: 2.5L and 3.0L shown, 2.0L similar.

Remove the intake manifold.

Remove and discard the intake manifold gaskets.

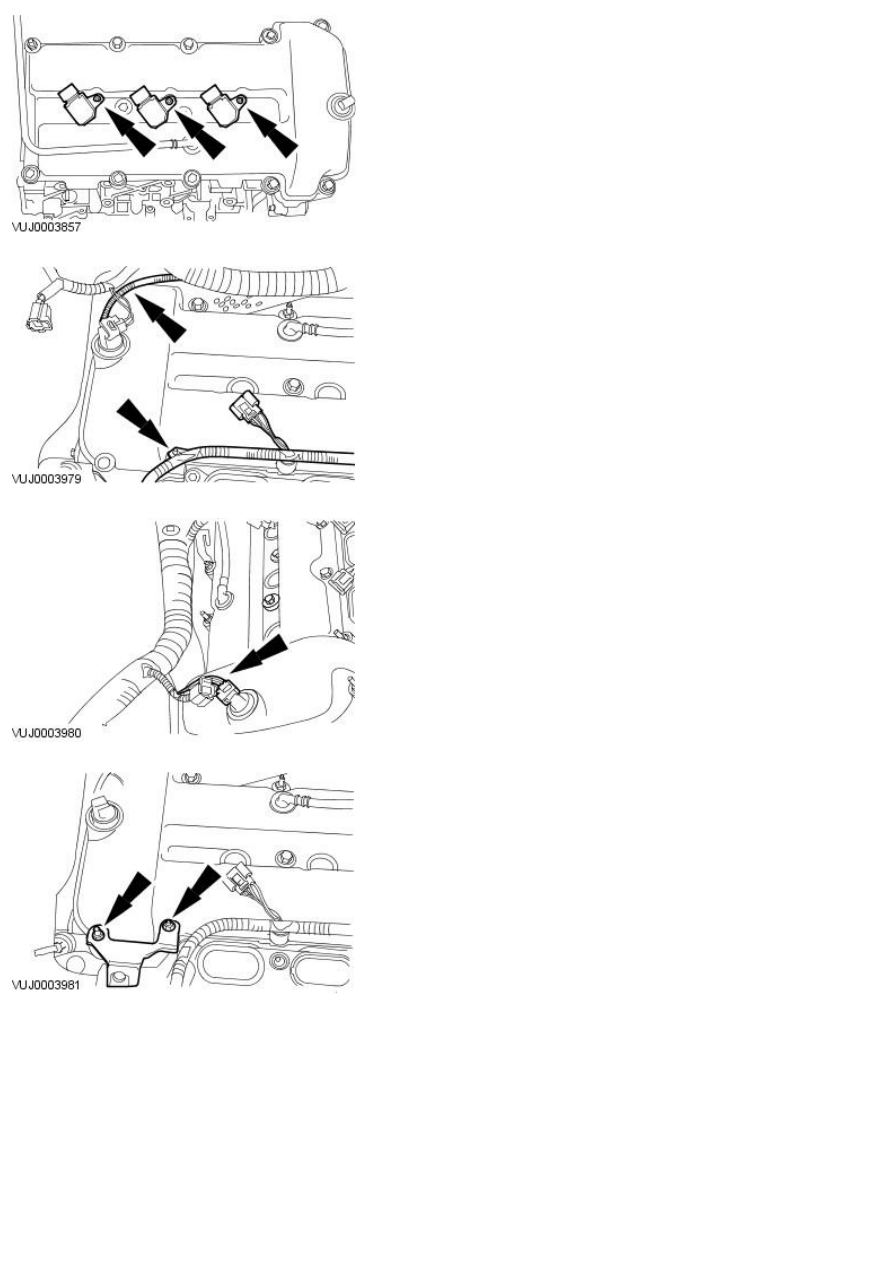

20. Disconnect the left-hand ignition coil electrical connectors.

21. Remove the left-hand ignition coils.

22. Disconnect the variable camshaft timing (VCT) solenoid electrical

connector.

23. NOTE: Right-hand shown, left-hand similar.

Disconnect the camshaft position sensor electrical connectors.

24. NOTE: Right-hand shown, left-hand similar.

Remove the (CMP) sensors.

25. Reposition the left-hand wiring harness for access to the valve cover.

Vehicles with 2.0L engine

26. Detach the heated positive crankcase ventilation valve coolant hoses.

All vehicles

27. NOTE: 2.5L and 3.0L shown, 2.0L similar.

Detach the coolant hose.

28. Remove the left-hand valve cover.

Remove and discard the valve cover gaskets.

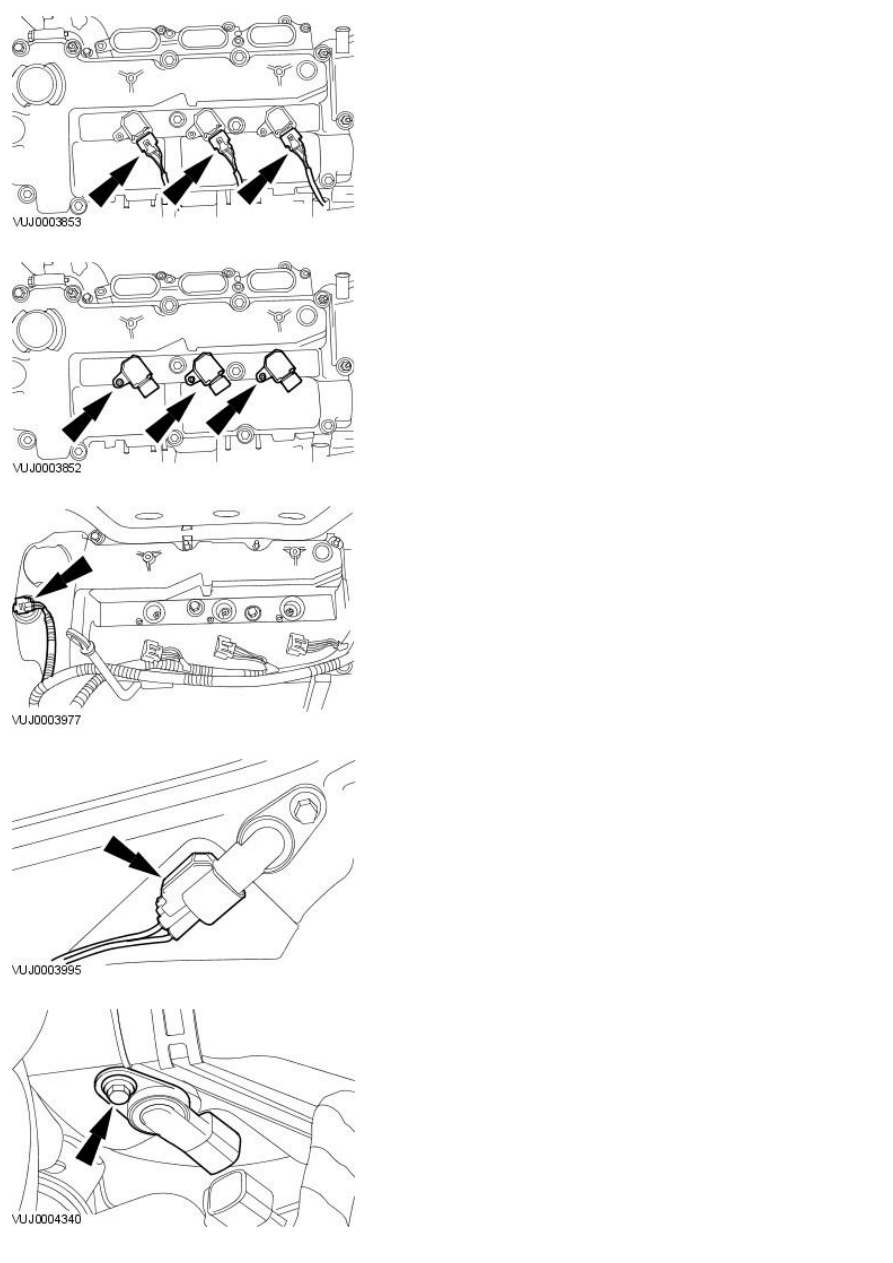

29. Disconnect the right-hand ignition coil electrical connectors.

30. Remove the right-hand ignition coils.

31. Detach the wiring harness.

32. Disconnect and reposition the variable camshaft timing (VCT) solenoid

electrical connector.

33. Remove the engine cover retaining bracket.

34. Reposition the right-hand wiring harness for access to the valve cover.
