Jaguar X-Type Sedan and Estate (Wagon). Manual - part 136

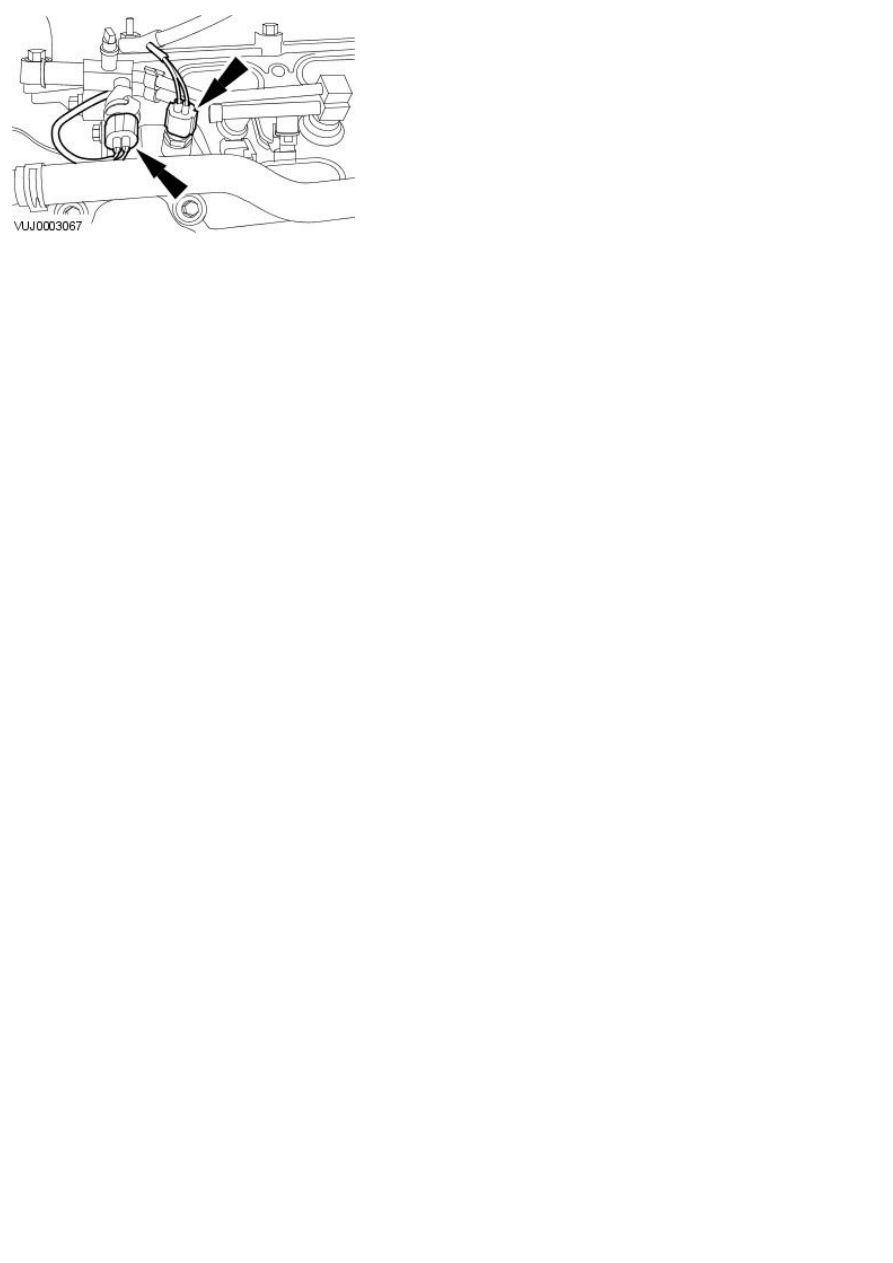

14. Connect the engine coolant temperature (ECT) and fuel temperature

sensor (FTS) electrical connectors.

Published: 11-May-2011

Engine - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27 - Engine Front Cover

In-vehicle Repair

Removal

CAUTION: It is necessary to remove the engine in order to remove the engine front cover.

All vehicles

1. Using a suitable container drain the engine oil.

2. Remove the automatic or manual transmission. For additional

information, refer to Section

 307-01A Automatic

Transmission/Transaxle

Section

 307-01B Automatic

Transmission/Transaxle

 or Section

 308-03 Manual

Transmission/Transaxle

.

Vehicles with 2.5L or 3.0L engine

3. Detach the positive crank case ventilation hose.

Vehicles with 2.0L engine

4. Detach the positive crank case ventilation hose.

5. Disconnect the idle actuator control valve electrical connector.

6. Disconnect the throttle position sensor electrical connector.

7. Detach the cruise control cable.

8. Detach the throttle cable.

1. Reposition the throttle lever to the fully open position.

2. Detach the throttle cable.

9. Detach the throttle cable retaining bracket.

10. Detach the coolant hoses.

11. Disconnect the electrical connectors.

12. Detach the wiring harness.

Vehicles with 2.5L or 3.0L engine

13. Disconnect the electrical connectors.

14. Disconnect the electrical connectors.

15. Detach the wiring harness.
