Jaguar X-Type Sedan and Estate (Wagon). Manual - part 132

Published: 11-May-2011

Engine - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27 - Engine

Diagnosis and Testing

For additional information, refer toSection

 303-00 Engine System - General Information

.

Published: 11-May-2011

Engine - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27 - Valve Clearance
Adjustment

General Procedures

1. Remove the camshafts. For additional information, refer to

Camshaft

2. Use compressed air to remove the shims that require replacing.

Blow compressed air between the shim edge and bucket to
dislodge the shim.

3. Use the following formula to calculate the required shim thickness.

Original shim thickness + measured clearance - desired clearance =
required shim thickness.

4. Apply a light coat of engine oil to the replacement shim(s) and install.

5. Install the camshafts. For additional information, refer to

Camshaft

Published: 11-May-2011

Engine - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27 - Valve Clearance
Check

General Procedures

1. Remove the left hand valve cover. For additional information, refer to

Valve Cover—LH

2. Remove the right hand valve cover. For additional information, refer to

Valve Cover—RH

3. CAUTIONS:

 Rotating the crankshaft in a counterclockwise direction may cause

engine damage. Crankshaft journals are directionally machined. Rotating
the crankshaft counterclockwise can raise burrs on bearing surfaces,
reducing engine life.

 Camshaft lobes must be 180 degrees away from each valve shim or

valve clearance measurement will be incorrect.

Rotate the engine clockwise to position the camshaft lobe away from
the shim surface.

4. Using the feeler gauge set, measure the clearance between the

camshaft and the shim surface. Record and check the readings. For
additional information, refer to Section

 303-00 Engine System - General

Information

. Adjust the clearances as necessary. For additional

information, refer to

Valve Clearance Adjustment

Published: 11-May-2011

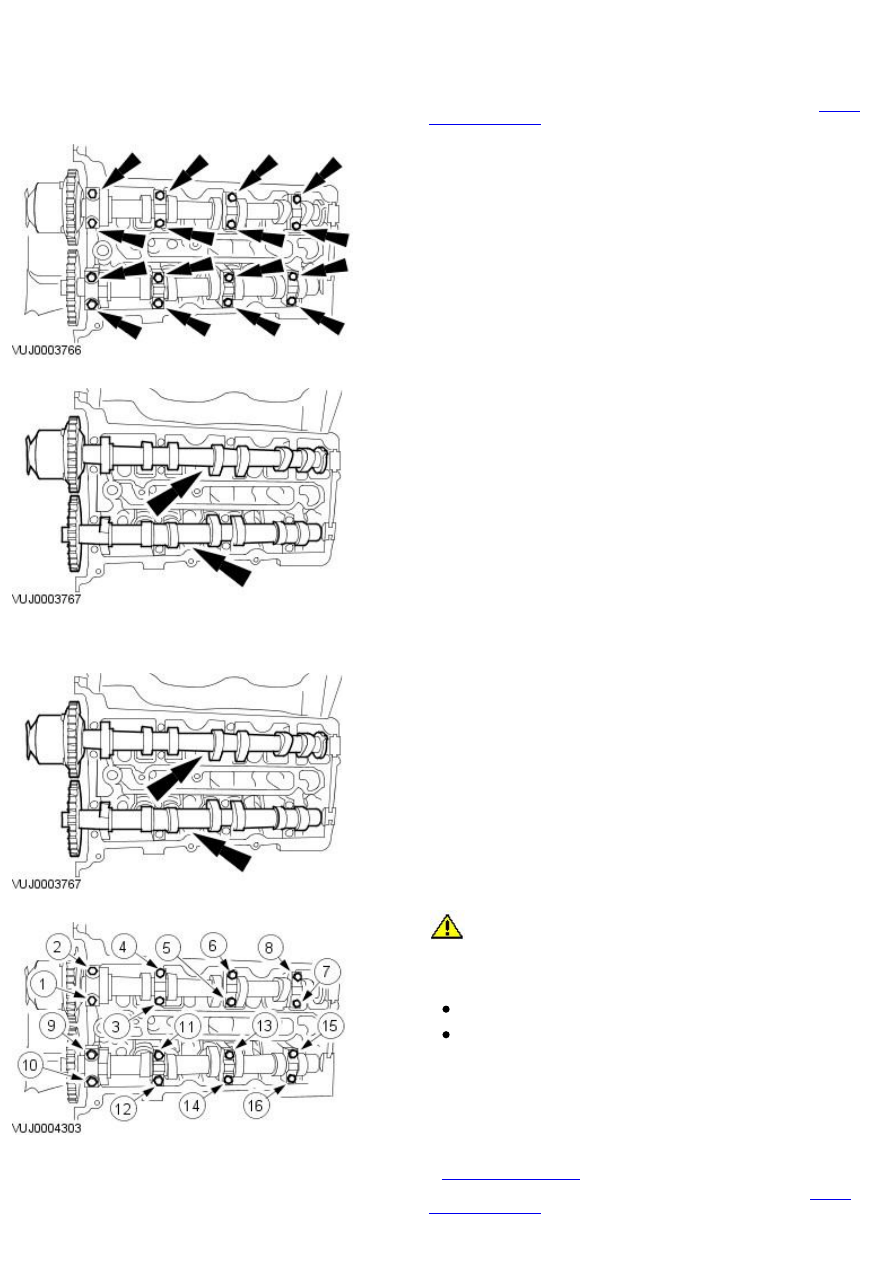

Engine - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27 - Camshafts LH

In-vehicle Repair

Removal

1. Remove the timing chains. For additional information, refer to

Timing

Drive Components

.

2. Remove the camshaft bearing caps evenly.

3. Remove the camshafts.

Installation

1. NOTE: Lubricate the camshafts and the camshaft bearing caps with oil
WSE-M2C908-A or equivalent meeting Jaguar specification prior to
installation.

Install the camshafts.

2.

CAUTION: Do not install the cylinder head camshaft journal thrust

caps until the camshaft journal caps are installed or damage to the thrust
caps may occur.

Install the camshaft bearing caps in their original position.

Install the camshaft bearing cap retaining bolts evenly.

Tighten the retaining bolts in the sequence shown to 10 Nm.

3. Carry out a valve clearance check. For additional information, refer

to

Valve Clearance Check

.

4. Install the timing chains. For additional information, refer to

Timing

Drive Components

.
