Vehicles with manual transmission

14.

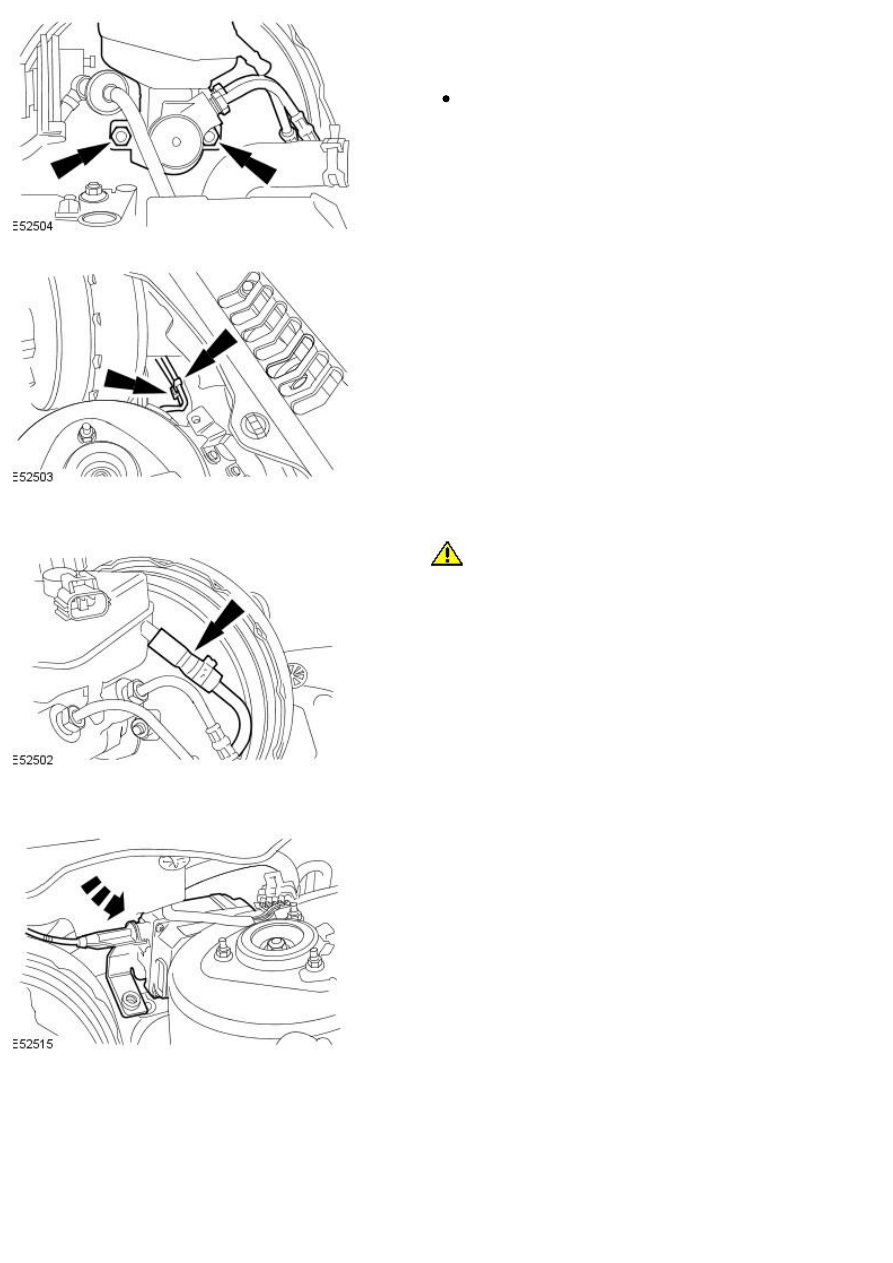

CAUTION: If brake fluid is split on the paintwork, the affected

area must be immediately washed down with cold water. Failure to follow
this instruction may result in damage to the vehicle.

• NOTE: Install blanking plugs to the clutch master cylinder feed hose and
the brake fluid reservoir.

Detach the clutch master cylinder feed hose.

All vehicles

15. Detach the brake fluid supply tubes from the retaining clip.

16. Detach the brake master cylinder assembly from the brake booster.

Remove and discard the O-ring seal at the rear of the brake master
cylinder.

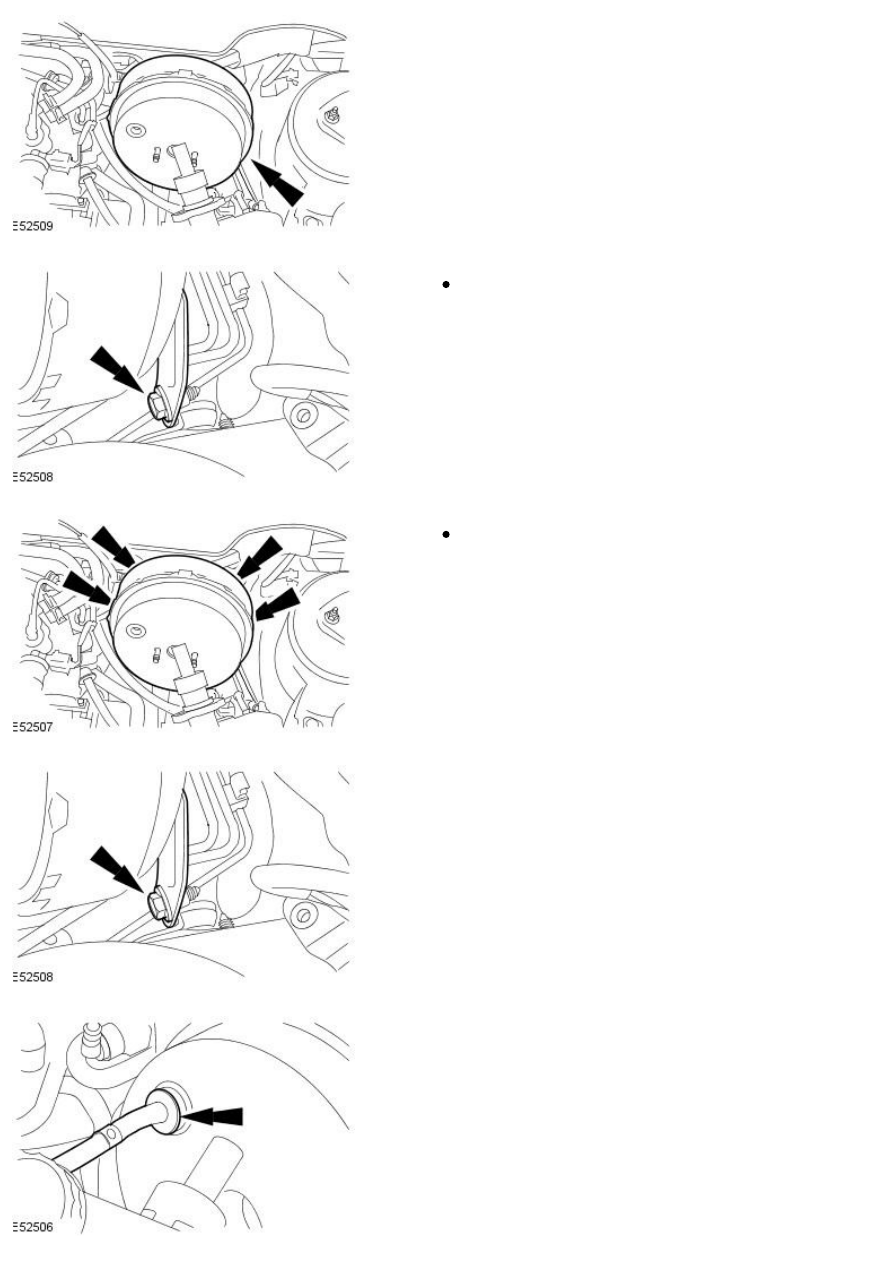

17. Using a suitable cord, reposition the brake master cylinder assembly.

18. Detach the brake booster vacuum hose.

19. Detach the brake booster.

Remove the brake booster retaining nuts.

20. Remove the brake booster support bracket.

21. Remove the brake booster.

Installation

All vehicles

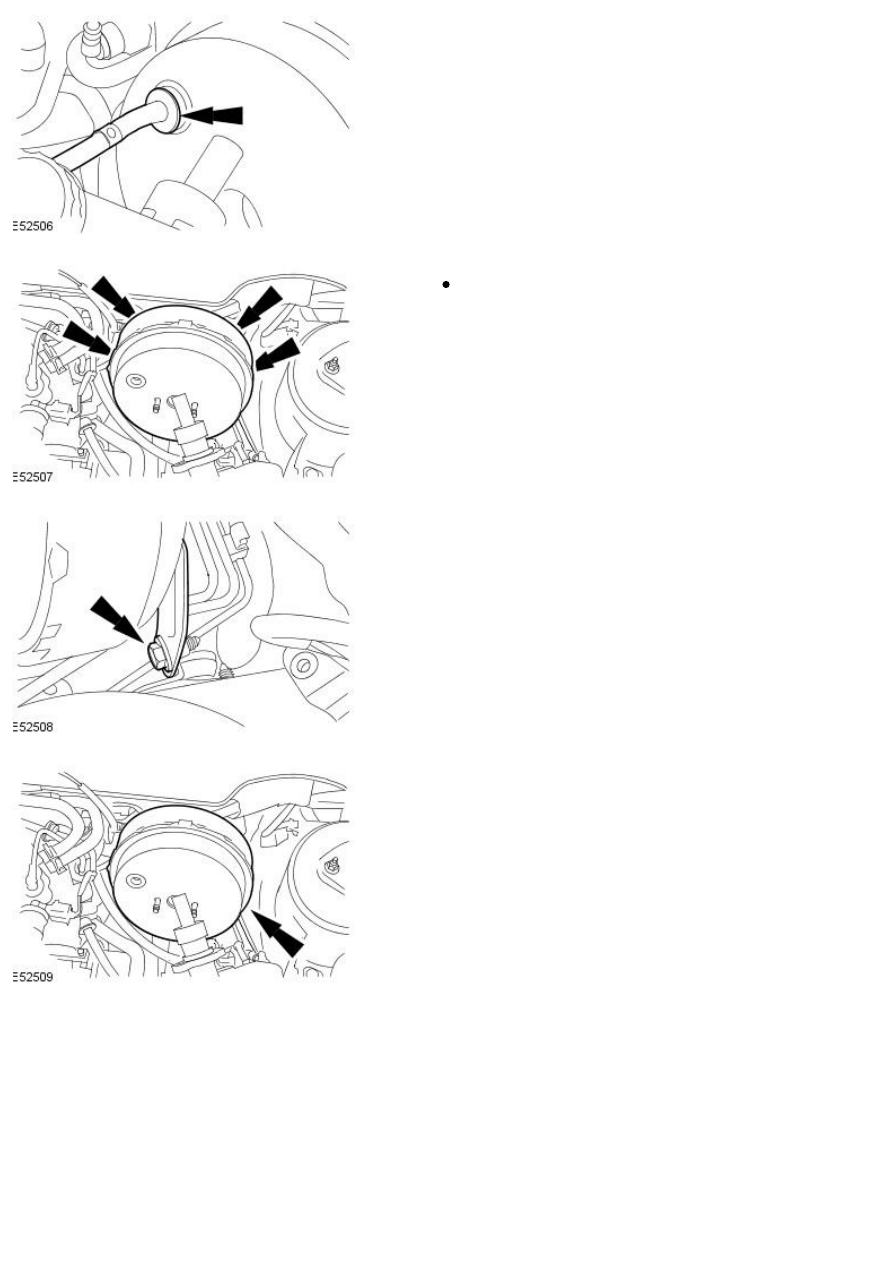

1. NOTE: Make sure the brake booster push rod is correctly aligned to the
brake pedal.

• NOTE: Do not install the brake booster retaining nuts at this stage.

Install the brake booster.

2. Install the brake booster support bracket.

Loosely install the brake booster support bracket retaining bolt.

3. Attach the brake booster.

Tighten to 25 Nm.

4. Tighten the brake booster support bracket retaining bolt.

5. Attach the brake booster vacuum hose.

6. NOTE: Install a new brake master cylinder to brake booster O-ring seal.

• NOTE: Make sure the brake booster push rod is correctly aligned to the
brake master cylinder assembly.

Attach the brake master cylinder assembly to the brake booster.

Tighten to 25 Nm.

7. Attach the brake fluid supply tubes to the retaining clip.

Vehicles with manual transmission

8.

CAUTION: If brake fluid is split on the paintwork, the affected

area must be immediately washed down with cold water. Failure to follow
this instruction may result in damage to the vehicle.

• NOTE: Remove the blanking plugs from the clutch master cylinder feed
hose and the brake fluid reservoir.

Attach the clutch master cylinder feed hose.

Vehicles with 2.0L engine

9. Reposition the speed control module.
