Jaguar X-Type Sedan and Estate (Wagon). Manual - part 88

Published: 11-May-2011

Power Brake Actuation - Power Brake System

Diagnosis and Testing

For additional information, refer to Section

 206-00 Brake System - General Information

.

Published: 11-May-2011

Power Brake Actuation - Brake BoosterLHD AWD/LHD FWD

Removal and Installation

Removal

All vehicles

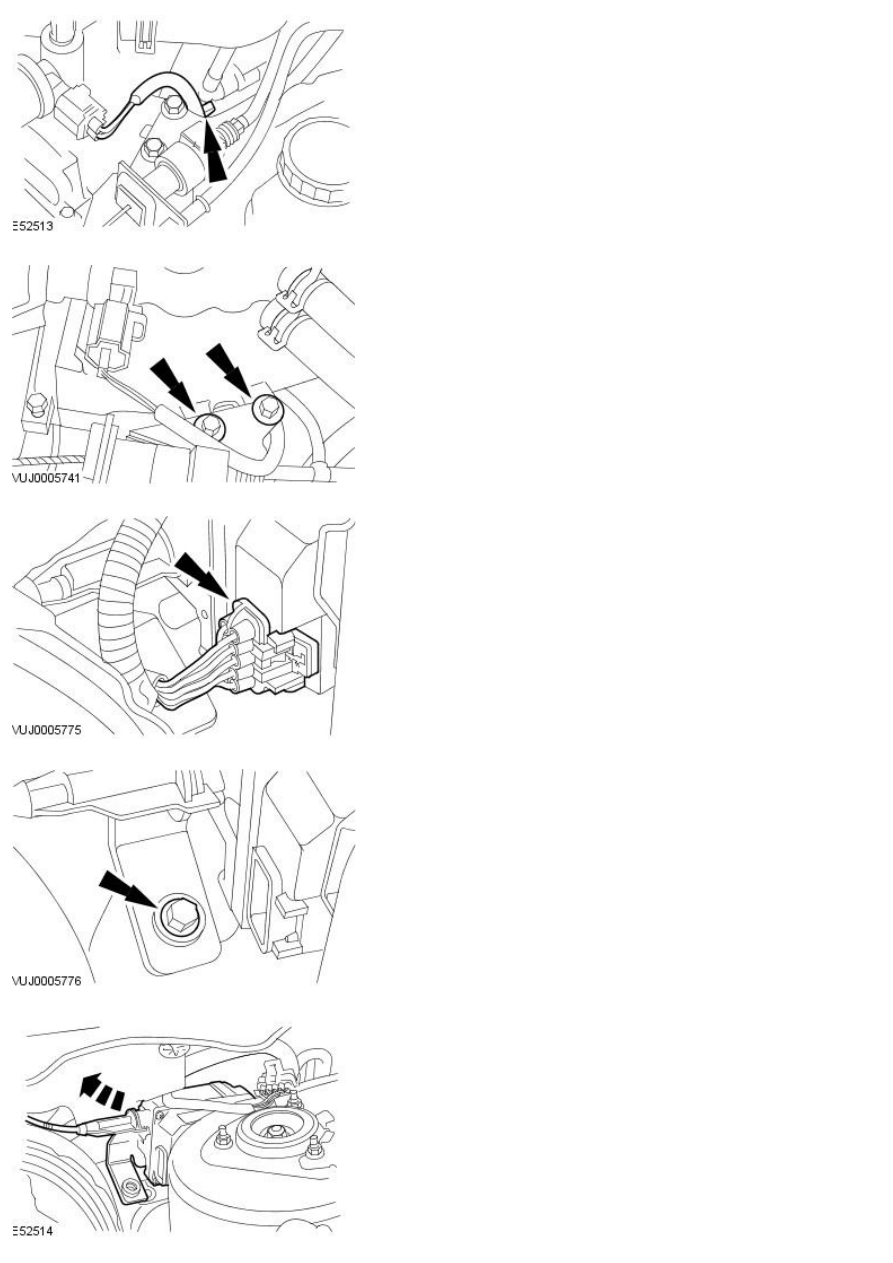

1. Remove the brake booster push rod retaining clip.

1. Release the brake booster push rod retaining clip.

2. Remove the brake booster push rod retaining clip.

2. Disconnect the brake fluid low level warning indicator electrical

connector.

3. Detach the brake fluid low level warning indicator wiring harness from

the coolant expansion tank.

4. NOTE: Install blanking plugs to the cooling system vent hoses and the
coolant expansion tank.

Detach the cooling system vent hoses from the coolant expansion tank.

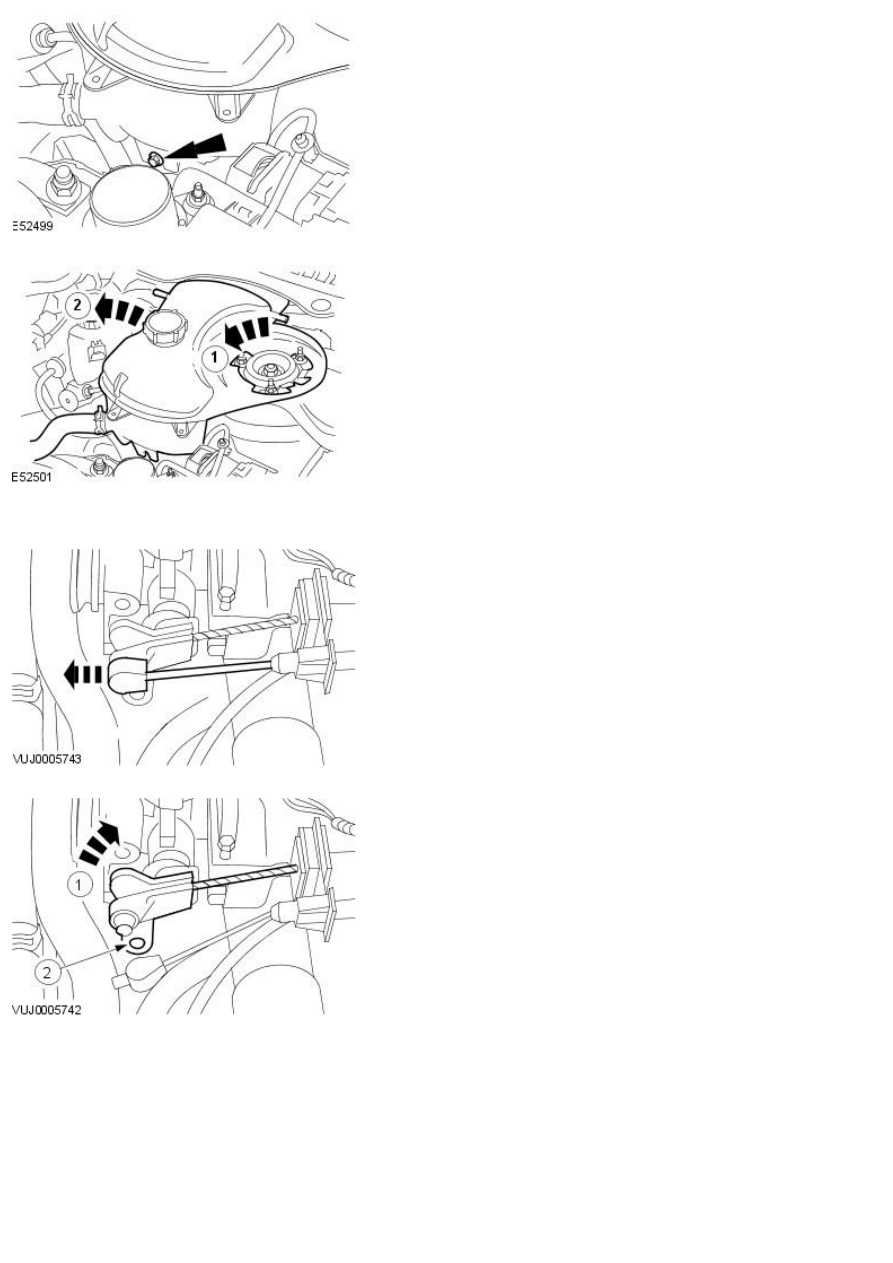

5. Remove the coolant expansion tank retaining bolt.

6. Reposition the coolant expansion tank.

1. Detach the coolant expansion tank.

2. Reposition the coolant expansion tank.

Vehicles with 2.0L engine

7. Detach the cruise control cable.

8. Detach the throttle cable.

1. Reposition the throttle lever to the fully open position.

2. Detach the throttle cable.

9. Detach the idle air control (IAC) valve wiring harness.

10. Detach the throttle cable retaining bracket.

11. Disconnect the speed control module electrical connector.

12. Remove the speed control module retaining bolt.

13. Reposition the speed control module.
