Jaguar X-Type Sedan and Estate (Wagon). Manual - part 85

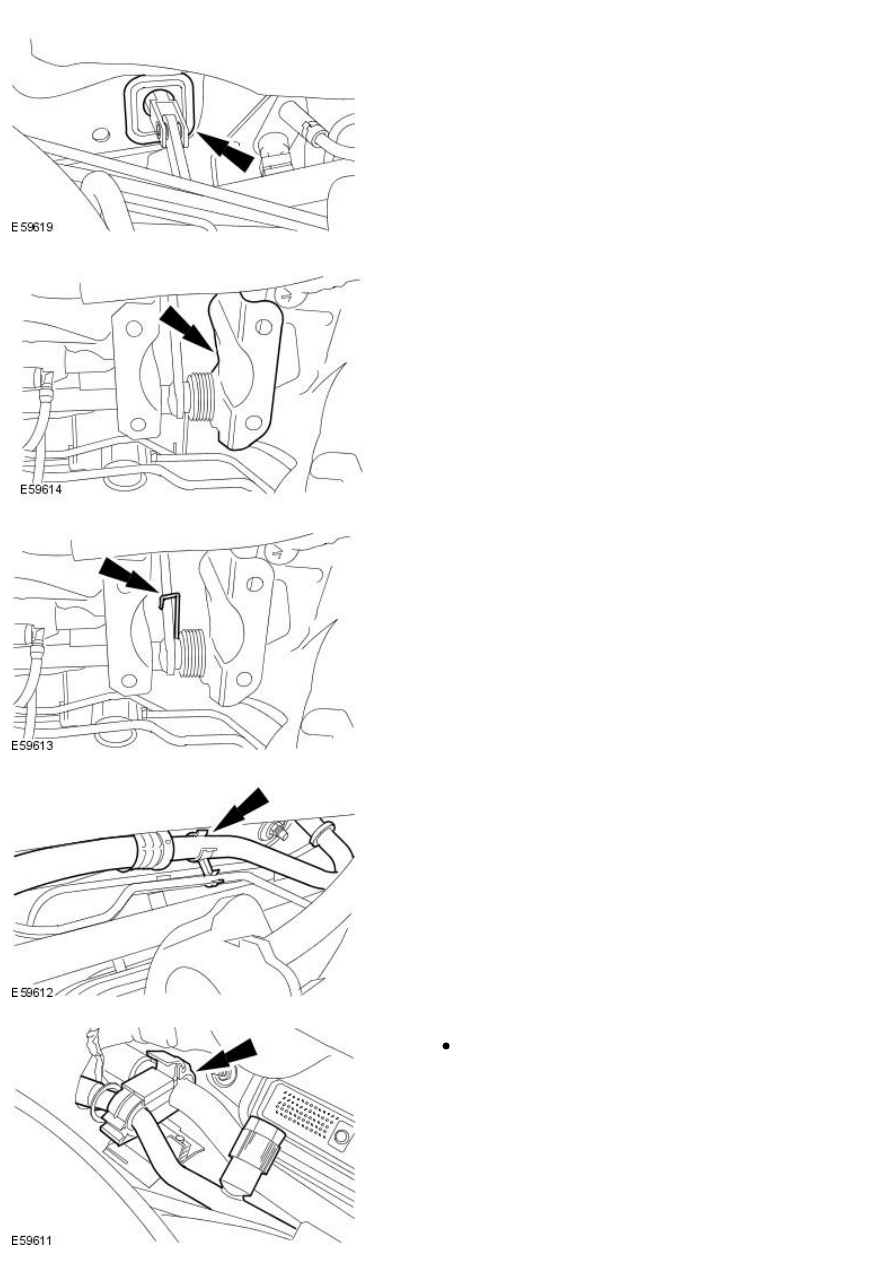

2. Attach the brake pedal cross-shaft grommet.

3. Attach the brake pedal cross-shaft left-hand mounting bracket.

4. NOTE: Make sure the brake pedal cross-shaft spring is located in its
original position.

Attach the brake pedal cross-shaft spring.

5. Install the A/C refrigerant line.

6. Install the A/C refrigerent line.

Install the retaining clip.

7. Attach the brake lines.

8. NOTE: Remove the blanking plugs.

Connect the A/C refrigerant line.

Install new O-ring seals.

9. NOTE: Remove the blanking plugs.

Connect the A/C refrigerant line.

Install new O-ring seals.

10. Install the A/C refrigerant lines retaining clips.

11. Install the right-hand fender splash shield.

For additional information, refer to:

Fender Splash Shield

 (501-02 Front

End Body Panels, Removal and Installation).

12. Reposition the brake pedal cross-shaft securing bracket.

1. Tighten the brake pedal cross-shaft securing bracket retaining

nut.

2. Reposition the brake pedal cross-shaft securing bracket.

13. Attach the CJB.

Tighten to 6 Nm.

14. Install the CJB retaining nut.

Tighten to 6 Nm.

15. Install the blower motor trim.

16. Install the glove compartment.

Install the passenger compartment retaining screws.

17. Install the glove compartment finisher trim.

18. Install the glove compartment hinge retaining screws.

19. Install the sound insultation.

20. Install the pedal box.

For additional information, refer to:

Brake Pedal and Bracket

 (206-06

Hydraulic Brake Actuation, Removal and Installation).

21. Rotate the brake pedal cross-shaft counter-clockwise.
