Jaguar X-Type Sedan and Estate (Wagon). Manual - part 74





Published: 11-May-2011

Parking Brake and Actuation - Parking Brake

Description and Operation

Item

Part Number

Description

1

—

Front cable

2

—

Rear cable

3

—

Brake calipers

The parking brake control system is cable-operated and controlled by an independent hand-operated parking brake control lever. The parking
brake control lever activates the rear brake calipers through a cable and rear caliper lever with a ball in ramp mechanism. The rear caliper
self adjusts to compensate for pad wear through hydraulic operation.

To adjust the cable, operate the parking brake control lever several times.

*
*

*

*
*

*

1

1

1

1

1

Published: 11-May-2011

Parking Brake and Actuation - Parking Brake

Diagnosis and Testing

Inspection and Verification

1. Verify the customer concern by operating the system to duplicate the condition.

1.

2. Visually inspect for obvious signs of mechanical or electrical damage.

2.

Visual Inspection Chart

Mechanical

Electrical

Mechanical

Electrical

Parking brake control

Parking brake control warning circuit. For additional information, refer to
REFER to:

Instrument Cluster

 (413-01 Instrument Cluster, Diagnosis and Testing).

.

Cable and conduit
Equalizer

3. If an obvious cause for an observed or reported concern is found, correct the cause (if possible) before proceeding to the next

step.

3.

4. If the concern is not visually evident, verify the symptom and refer to the Symptom Chart.

4.

Symptom Chart

Symptom

Possible Sources

Action

The parking brake will not engage

Parking brake control.
Cable and conduit.

Go to Pinpoint Test A.

The parking brake will not release

Cable and conduit.
Parking brake control.

Go to Pinpoint Test B.

Pinpoint tests

PINPOINT TEST A : THE PARKING BRAKE WILL NOT ENGAGE

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

A1: CHECK FOR INCORRECTLY ADJUSTED REAR PARKING BRAKE CABLE

Operate the parking brake control several times to adjust the cable.

Does the parking brake now engage correctly?
Yes

Vehicle OK.

No

GO to A2

.

A2: CHECK FOR WORN BRAKE PADS

Inspect the brake pads for excessive wear. For additional information, refer to
REFER to:

Brake System

 (206-00 Brake System - General Information, Diagnosis and Testing).

.

Are brake pads OK?
Yes

GO to A3

.

No

INSTALL new brake pads. Test the system for normal operation.

A3: CHECK FOR DAMAGED PARKING BRAKE CABLES

Inspect the parking brake cables and conduit for damage, rust or fraying.

Are the parking brake cables and conduits OK?
Yes

CHECK for other causes such as loose parking brake control or conventional brake system components.

No

REPAIR or INSTALL new cables and conduit as necessary. TEST the system for normal operation.

PINPOINT TEST B : THE PARKING BRAKE WILL NOT RELEASE

TEST

CONDITIONS

DETAILS/RESULTS/ACTIONS

B1: CHECK PARKING BRAKE CONTROL

Raise and support the vehicle with the parking brake fully applied. For additional information, refer to
REFER to:

Lifting

 (100-02 Jacking and Lifting, Description and Operation).

.

Release the parking brake by pulling upwards on the control lever and pushing the release button.

Did the parking button release?
Yes

CHECK for other causes such as conventional brake system components, REPAIR or INSTALL new components as
necessary.

No

GO to B2

.

B2: CHECK PARKING BRAKE CABLES

Loosen the parking brake cable tension.

Rotate the wheels by hand.

Did the rear wheels rotate OK?
Yes

INSTALL a new parking brake control; Refer to the procedures in this section. TEST the system for normal operation.

No

GO to B3

.

B3: CHECK FRONT PARKING BRAKE CABLE

1

1

Disconnect the parking brake front cable from the rear brake cable and conduit at the equalizer.

Rotate the wheels by hand.

Did the rear wheels rotate OK?
Yes

INSTALL a new front parking brake cable. For additional information, refer to the procedure in this section:
REFER to:

Parking Brake Cable - Vehicles W ith: Manually Adjusted Parking Brake

 (206-05 Parking Brake and

Actuation, Removal and Installation).
. TEST the system for normal operation.

No

GO to B4

.

B4: CHECK REAR PARKING BRAKE CABLES

Disconnect the parking brake rear cable from the rear brake calipers, one at a time.

Rotate the wheel affected by the disconnected parking brake.

Did the rear wheel rotate OK?
Yes

INSTALL a new rear parking brake cable. For additional information, refer to the procedure in this section:
REFER to:

Parking Brake Cable - Vehicles W ith: Manually Adjusted Parking Brake

 (206-05 Parking Brake and

Actuation, Removal and Installation).
. TEST the system for normal operation.

No

For additional information, refer to
REFER to:

Brake System

 (206-00 Brake System - General Information, Description and Operation).

.

Published: 11-May-2011

Parking Brake and Actuation - Parking Brake CableVehicles With: Manually Adjusted
Parking Brake

Removal and Installation

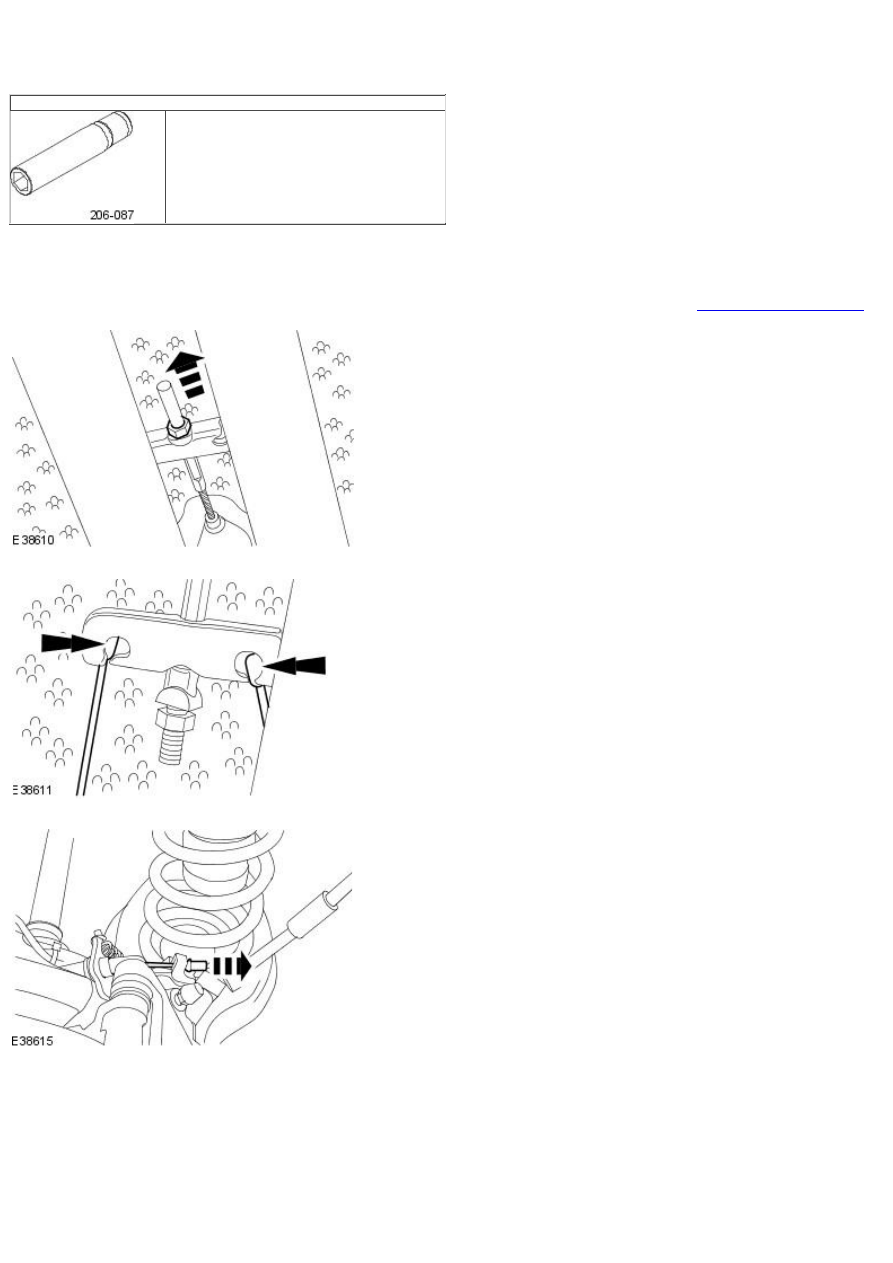

Special Tool(s)

Parking brake cable adjuster socket.

206-087

Removal

1. Release the parking brake.

2. Raise and support the vehicle.

For additional information, refer to Section

 100-02 Jacking and Lifting

.

3. NOTE: 2.5L or 3.0L shown, 2.0L similar.

• NOTE: Using special tool 206-087 loosen the rear parking brake cable.

Loosen the rear parking brake cables retaining nut.

4. NOTE: 2.5L or 3.0L shown, 2.0L similar.

Detach the rear parking brake cables.

5. Detach the rear parking brake cable.
