2. NOTE: W hen installing the halfshaft make sure the spring clip is fully
engaged in the differential.

Install the halfshaft.

3. Install the wheel knuckle.

For additional information, refer to:

Wheel Knuckle

 (204-02 Rear

Suspension, Removal and Installation).

Published: 11-May-2011

Rear Drive Halfshafts - Outer Constant Velocity (CV) Joint Boot

Removal and Installation

Removal

• NOTE: Outer Constant Velocity (CV) Joint Boot shown, inner Constant Velocity (CV) Joint Boot similar.

1. Remove the halfshaft.

For additional information, refer to:

Rear Halfshaft

 (205-05 Rear Drive

Halfshafts, Removal and Installation).

2.

CAUTION: Use suitable protective covers to protect the halfshaft.

Using a suitable clamp, secure the halfshaft.

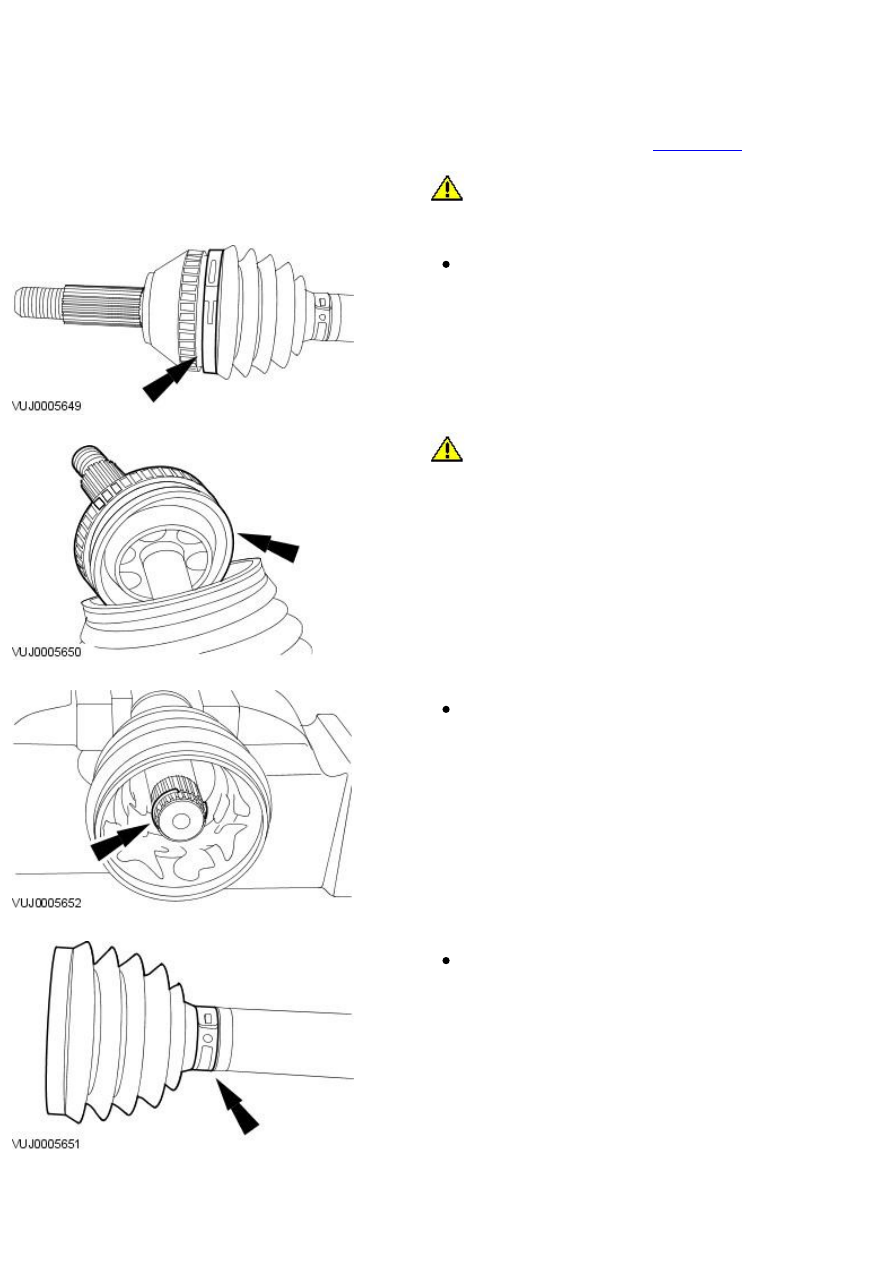

3. Remove the outer constant velocity (CV) joint boot retaining clip.

Discard the retaining clip.

4.

CAUTION: Do not damage the bearing retainer.

• NOTE: The outer CV joint is retained to the shaft by a spring clip.

Using a suitable brass drift, remove the outer CV joint.

5. Remove the retaining clip.

Discard the retaining clip.

6. Remove the outer CV joint boot.

Discard the retaining clip.

Installation

1. Install the outer CV joint boot.

Install a new retaining clip.

Using a suitable tool, install the retaining clip.

2. Install the new retaining clip.

Install a new retaining clip.

Using a suitable tool, install the retaining clip.

3.

CAUTION: Make sure the CV joint ball bearings do not drop out of

the CV joint.

• NOTE: Use a CV grease meeting Jaguar specification.

Install the outer CV joint.

Fill the outer CV joint and outer CV gaitor with grease.

4. Install the new retaining clip.

Using a suitable tool, install the retaining clip.

5. Remove the halfshaft from the clamp.

6. Install the halfshaft.

For additional information, refer to:

Rear Halfshaft

 (205-05 Rear Drive

Halfshafts, Removal and Installation).

Published: 11-May-2011

Brake System - General Information -

Lubricants, Fluids, Sealers and Adhesives

CAUTION: Do not use brake fluid ITT Super Dot 4 on 2006my vehicles onwards. Failure to follow this instruction may result in damage

to the vehicle.

• NOTE: Brake fluid ITT Super Dot 4 has now been superseded by Shell ESL Super Dot 4 which is the Jaguar recommended brake fluid. Shell
ESL Super Dot 4 can be used on all model years.

Item

Specification

Brake fluid

ITT Super Dot 4

Brake fluid

Shell ESL Super Dot 4

Caliper slide pin grease

Klueber GLK1

Brake Lining and Disc Specifications

Item

Specification

Brake pad nominal thickness - front

10.4 mm (0.40 in)

Brake pad minimum thickness - front

2 mm (0.08 in)

Brake pad nominal thickness - rear

11.80 mm (0.43 in)

Brake pad minimum thickness - rear

2 mm (0.08 in)

Brake disc diameter - front

300 mm (12 in)

Brake disc diameter - rear

280 mm (11.032 in)

New disc nominal thickness - front

24 mm (0.95 in)

New disc nominal thickness - rear

12 mm (0.47 in)

W orn disc discard thickness - front

22.2 mm (0.87 in)

W orn disc discard thickness - rear

10.2 mm (0.40 in)

Maximum disc runout (installed) - front

0.076 mm ( 0.003 in)

Maximum hub face runout (installed) - front

0.05 mm ( 0.002 in)

Maximum disc runout (installed) - rear

0.076 mm ( 0.003 in)

Maximum hub face runout (installed) - rear

0.05 mm ( 0.002 in)

Maximum thickness variation - new disc - front

0.009 mm ( 0.0004 in) in 360°

Maximum thickness variation - new disc - rear

0.009 mm ( 0.0004 in) in 360°

Caliper piston diameter -single piston - front

57 mm (2.24 in)

Caliper piston diameter - rear

38 mm (1.49 in)
