Installation

1. NOTE: Support the axle assembly.

• NOTE: When installing the halfshaft make sure the spring clip is fully
engaged in the differential.

Install the axle assembly.

1. Install the axle assembly.

2. Install the halfshaft into the axle assembly.

2. NOTE: Install a new axle assembly washer.

Loosely install new axle assembly rear retaining bolt.

3. Loosely install the axle assembly front retaining bolts.

Install the vibration damper bracket.

4. Install the vibration damper bracket retaining bolt.

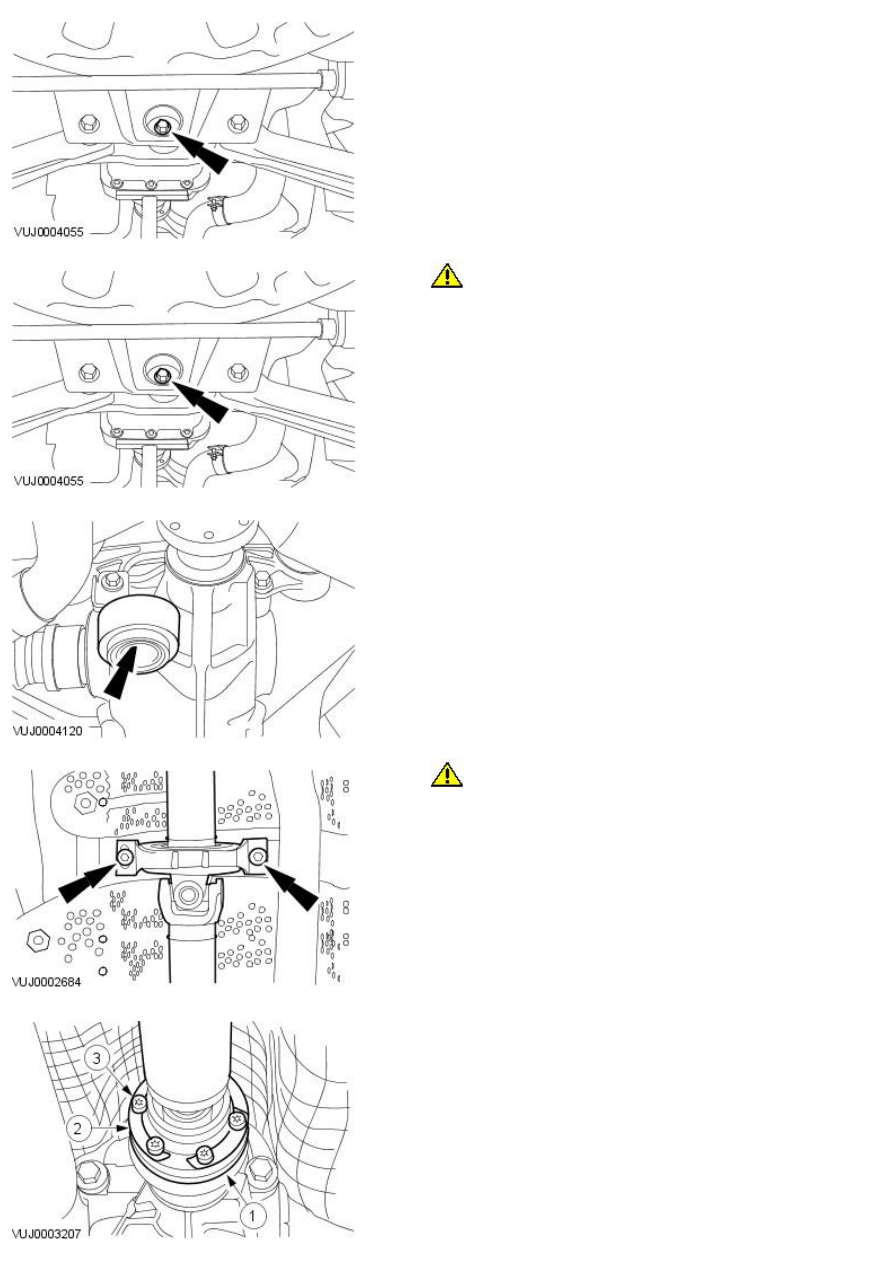

5. Tighten to 90 Nm.

6. Tighten to 150 Nm.

7.

CAUTION: Slowly tighten the axle retaining bolt to final torque.

Failure to follow this instruction may result in damage to the vehicle.

Tighten to 150 Nm. If you are refitting an old fixing (before VIN J24258),
tighten to 135 Nm.

8. Tighten to 40 Nm.

9.

CAUTION: Support the driveshaft front and rear sections.

Loosely install the driveshaft center bearing retaining bolts.

10. Attach the driveshaft front universal joint.

1. Install a new gasket.

2. Install new driveshaft retaining bolts link washers.

3. Install new driveshaft retaining bolts.

1. Tighten to 40 Nm.

11. Attach the driveshaft rear universal joint.

1. Install a new gasket.

2. Install new driveshaft retaining bolt link washers.

3. Install new driveshaft retaining bolts.

1. Tighten to 40 Nm.

12. Carry out the under body misalignment check.

For additional information, refer to:

Underbody Misalignment Check

(502-00 Uni-Body, Subframe and Mounting System, General Procedures).

13. Tighten to 25 Nm.

14. Remove the rear wheel knuckle retaining bolts.

15. Install the left-hand rear halfshaft.

For additional information, refer to:

Rear Halfshaft

 (205-05 Rear Drive

Halfshafts, Removal and Installation).

Published: 11-May-2011

Front Drive Halfshafts -

Torque Specifications

Description

Nm

lb-ft

lb-in

W heel hub nut

270

200

-

Tie rod end retaining nut

35

26

-

Lower arm ball joint retaining nut

83

61

-

Front subframe reinforcement plate retaining bolt

35

26

-

Front subframe rear mount retaining bolt

142

105

-

Front subframe front mount retaining bolt

142

105

-

Transfer case Y bracket retaining bolt

25

18

-

Intermediate shaft bearing carrier retaining bolts

25

18

-

Front right-hand halfshaft retaining nuts - Vehicles with 2.0L or diesel engine

25

18

-
