Jaguar X-Type Sedan and Estate (Wagon). Manual - part 41

Published: 11-May-2011

Rear Suspension - Rear Stabilizer Bar Link

Removal and Installation

Removal

1. Raise and support the vehicle. For additional information, refer to

Section

 100-02 Jacking and Lifting

.

2. Detach the stabilizer bar link.

3. Remove the stabilizer bar link.

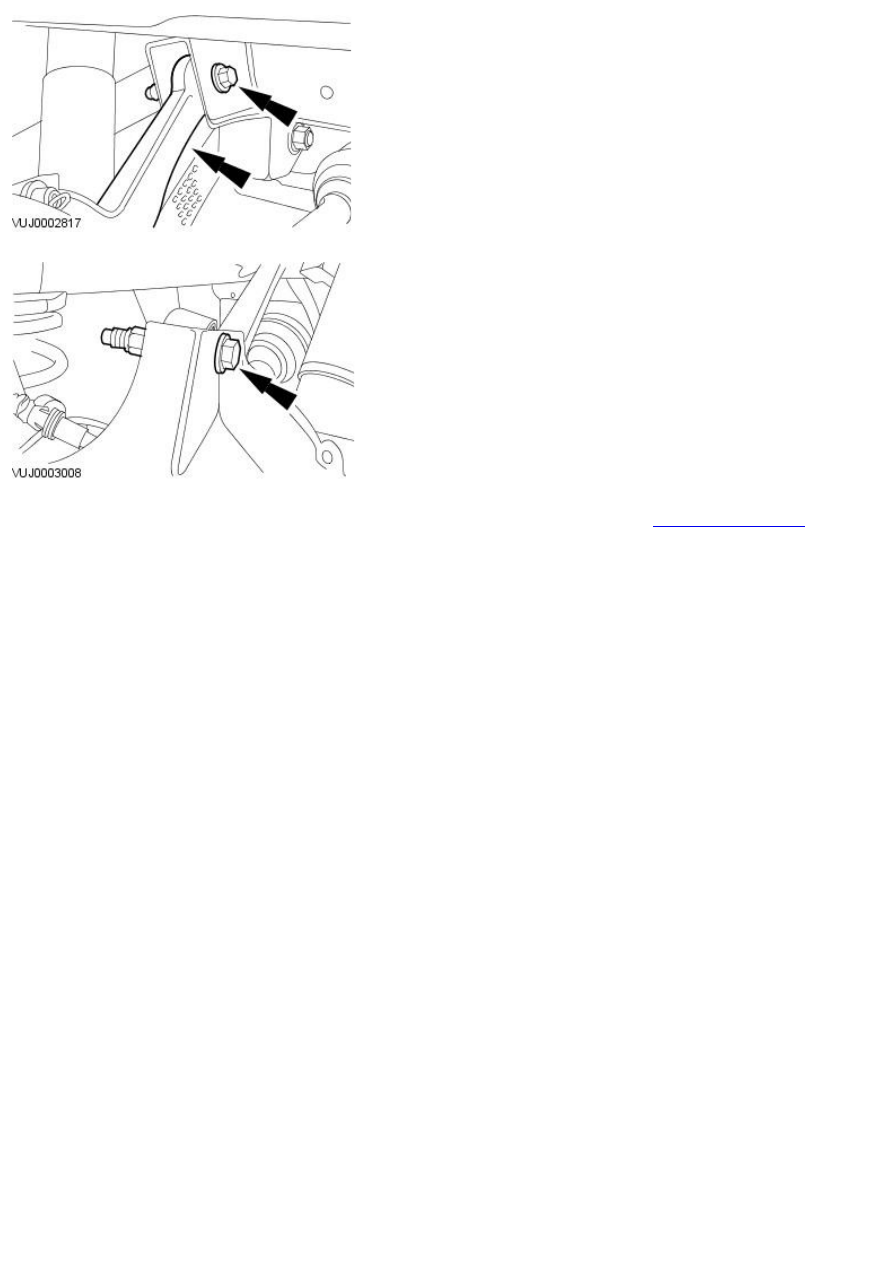

Installation

• NOTE: The final tightening of the rear suspension components must be carried out with the vehicle on its wheels.

1.

CAUTION: Make sure rubber boot does not twist while tightening.

Tighten to 50 Nm.

2. To install, reverse the removal procedure.

Tighten to 35 Nm.

Published: 11-May-2011

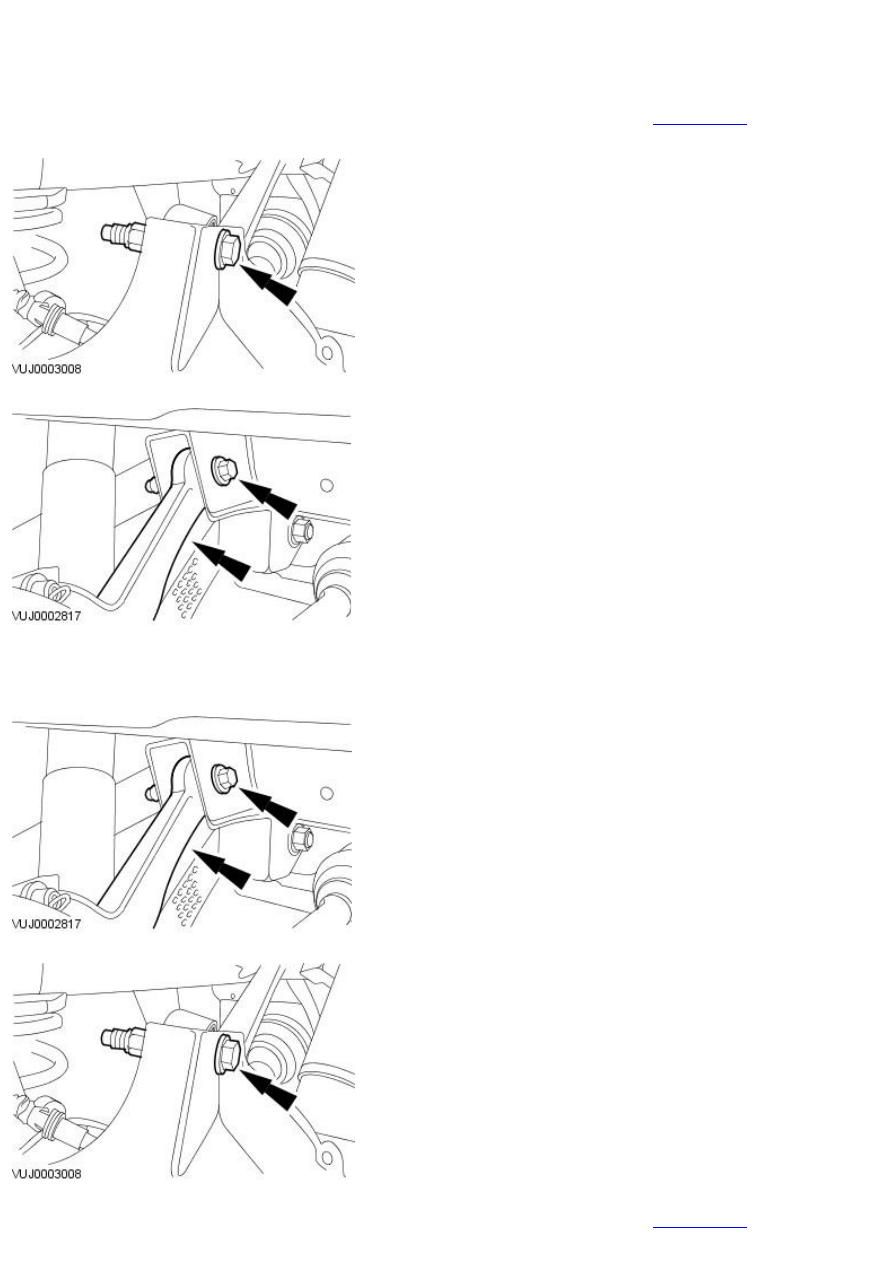

Rear Suspension - Upper Arm

Removal and Installation

Removal

1. Remove the rear wheel and tire.

For additional information, refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

2. Detach the upper arm.

3. Remove the upper arm.

Installation

• NOTE: The final tightening of the rear suspension components must be carried out with the vehicle on its wheels.

1. Install the upper arm.

2. Attach the upper arm.

3. Install the wheel and tire assembly.

For additional information, refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

4. Tighten to 124 Nm.

5. Tighten to 124 Nm.

6. Check the wheel alignment and adjust as necessary.

For additional information, refer to:

Wheel Alignment Angles

 (204-00

Suspension System - General Information, Description and Operation).

Published: 11-May-2011

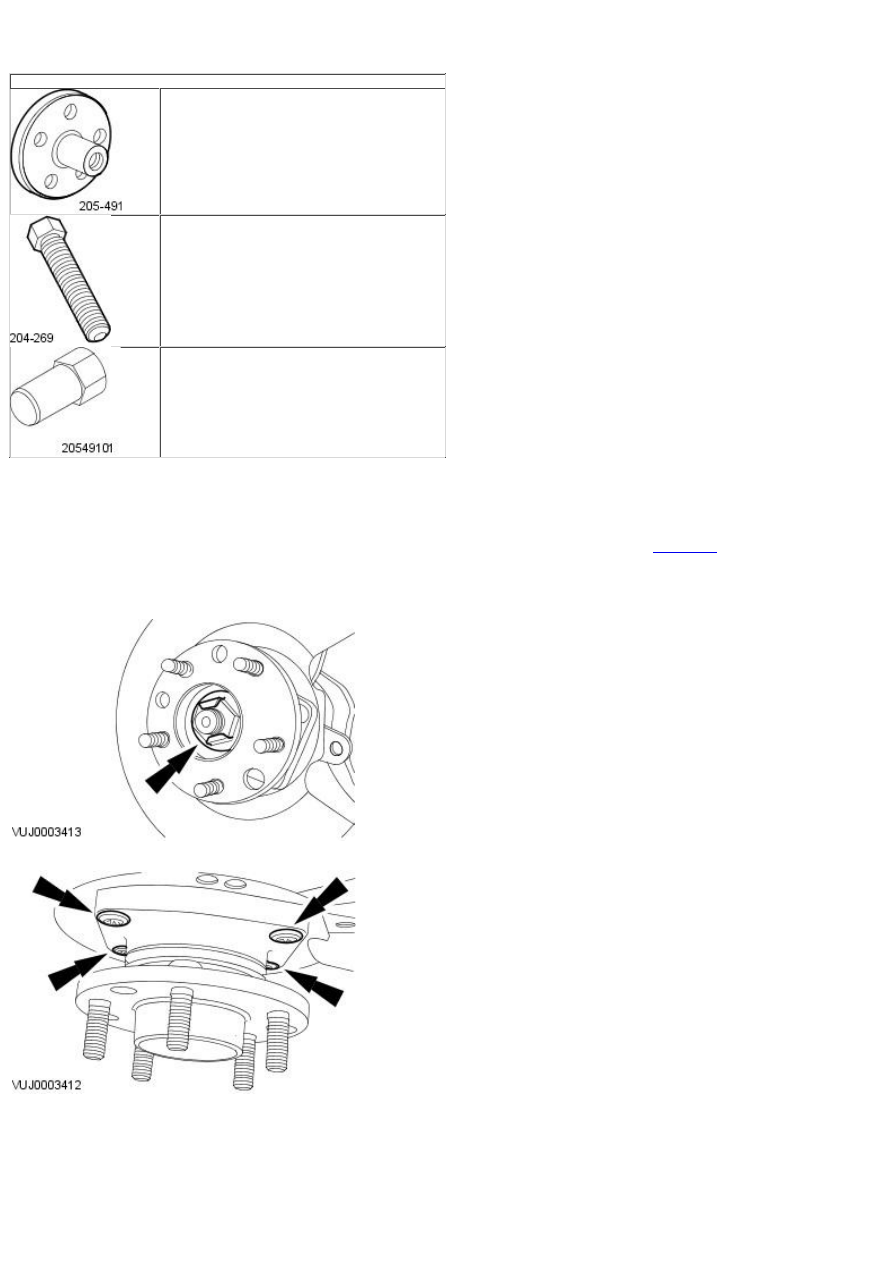

Rear Suspension - Wheel Hub

Removal and Installation

Special Tool(s)

Puller, W heel hub remover

205-491

Forcing Screw, Wheel hub remover

204-269

Adaptor Nuts, Wheel hub remover

205-491-01

Removal

All vehicles

1. Remove the rear brake disc.

For additional information, refer to:

Brake Disc

 (206-04 Rear Disc Brake,

Removal and Installation).

Vehicles with 2.5L or 3.0L engine

2. Remove and discard the rear halfshaft retaining nut.

3. Remove the wheel hub retaining bolts.
