Jaguar X-Type Sedan and Estate (Wagon). Manual - part 40

Published: 11-May-2011

Rear Suspension - Spring

Removal and Installation

Removal

1. Remove the rear wheel and tire.

For additional information, refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

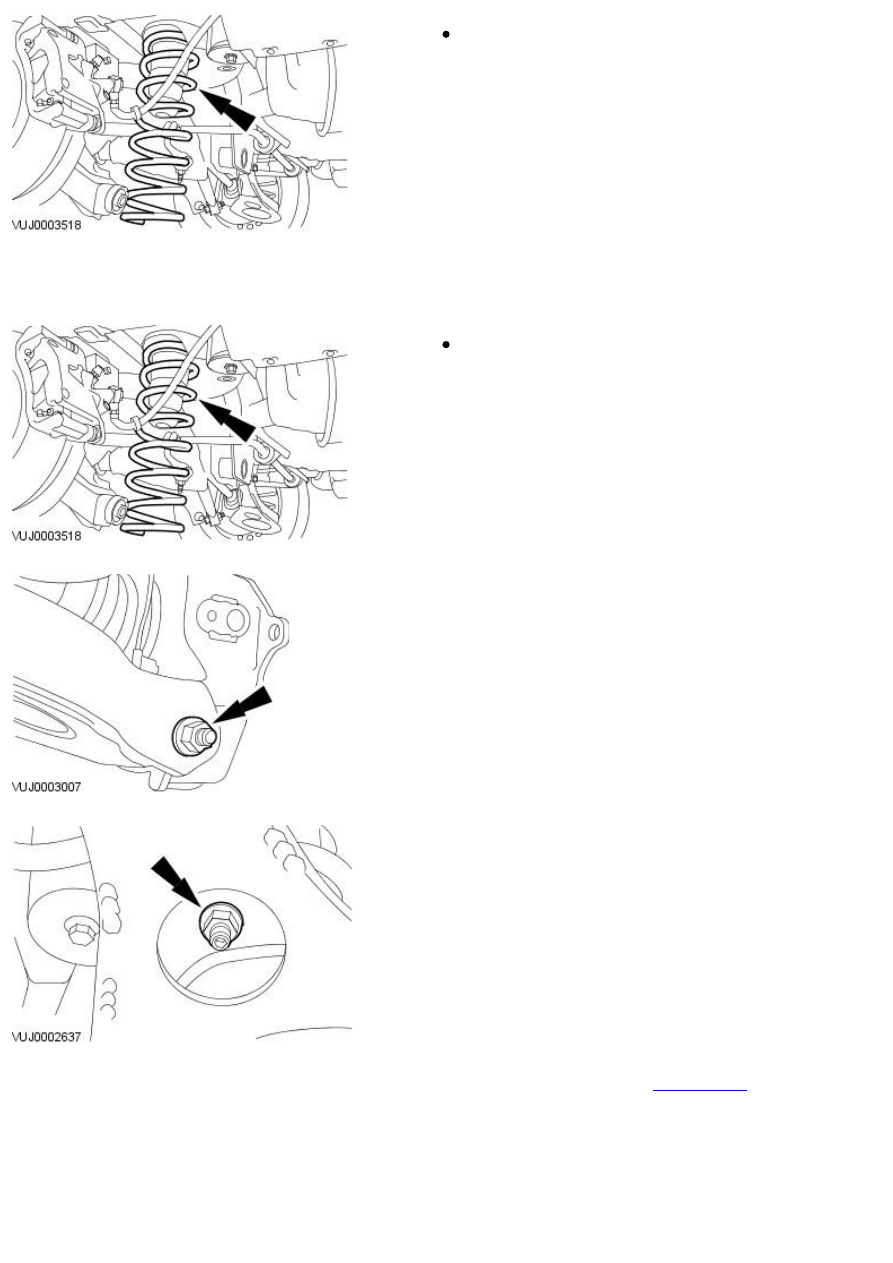

2. Using suitable tie straps, secure the spring to the subframe.

3.

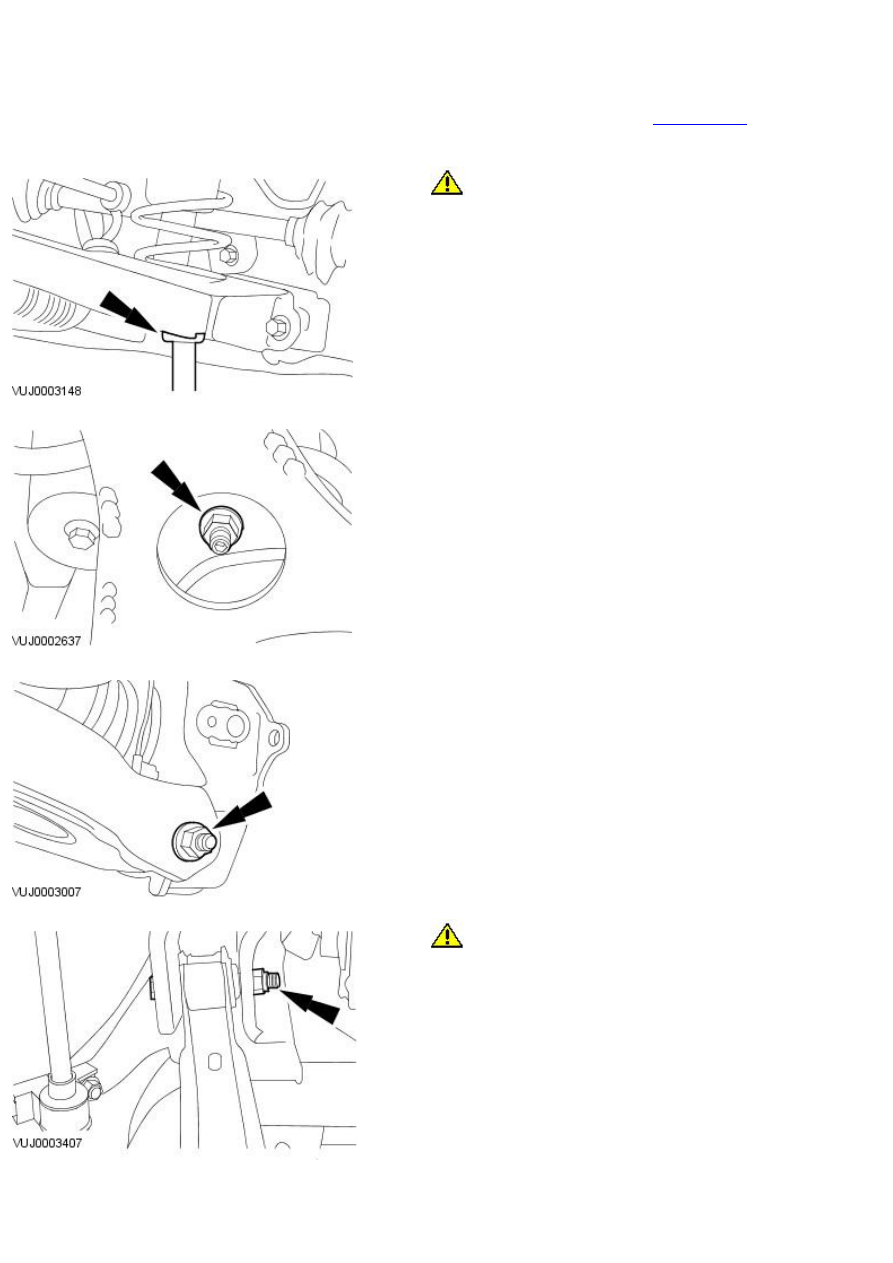

CAUTION: Make sure that excessive strain is not placed on the

rear lower arm.

Using a suitable transmission jack, support the rear lower arm.

4. Detach the stabilizer bar link.

5. Detach the rear lower arm.

6.

CAUTION: Carefully lower the transmission jack.

Loosen the rear lower arm from the subframe.

7. Remove the spring.

Remove the isolator.

Installation

• NOTE: The final tightening of the rear suspension components must be carried out with the vehicle on its wheels.

1. Install the spring.

Install the isolator.

2. Attach the rear lower arm.

3. Attach the anti roll bar link.

4. Install the wheel rear wheel and tire.

For additional information, refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

5. Tighten to 124 Nm.

6. Tighten to 124 Nm.

7. Tighten to 35 Nm.

8. Check the wheel alignment and adjust as necessary.

For additional information, refer to:

Wheel Alignment Angles

 (204-00

Suspension System - General Information, Description and Operation).

Published: 11-May-2011

Rear Suspension - Rear Stabilizer Bar

Removal and Installation

Removal

1. Raise and support the vehicle. For additional information, refer to

Section

 100-02 Jacking and Lifting

.

2. Detach the stabilizer bar links.

Right-hand shown, left-hand similar.

3. Remove the stabilizer bar.

Installation

• NOTE: The final tightening of the rear suspension components must be carried out with the vehicle on its wheels.

1. To install, reverse the removal procedure.

Tighten to 25 Nm.

2. Tighten to 35 Nm.

Right-hand shown, left-hand similar.
