Jaguar XJ (X350). Manual - part 887

Mass Air Flow (MAF) Sensor (18.30.15)

Removal

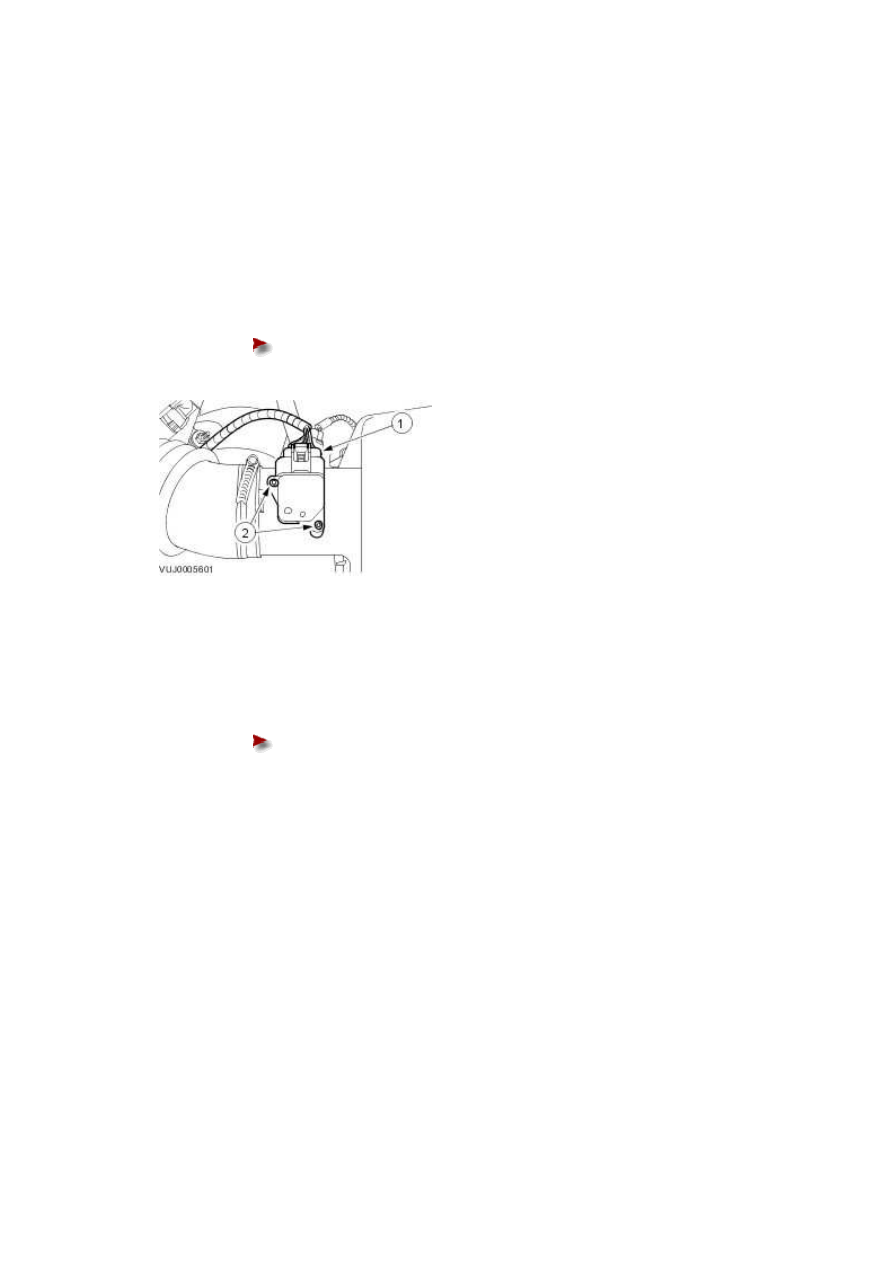

1 . Remove the mass airflow (MAF) sensor.



1) Disconnect the MAF sensor electrical connector.





2) Remove the mass airflow MAF sensor.







Remove and discard the MAF sensor O-ring seal.











Installation



1 . To install, reverse the removal procedure.





Install a new MAF sensor O-ring seal.









2

.



NOTE:





For NAS vehicles only.



If required, carry out a short drive cycle.

For additional information, refer to Powertrain Control Module (PCM) Short Drive Cycle Self-

Test









Oil Temperature Sensor (18.31.01)

Removal



1 . Remove the air conditioning compressor. <<412-03>>

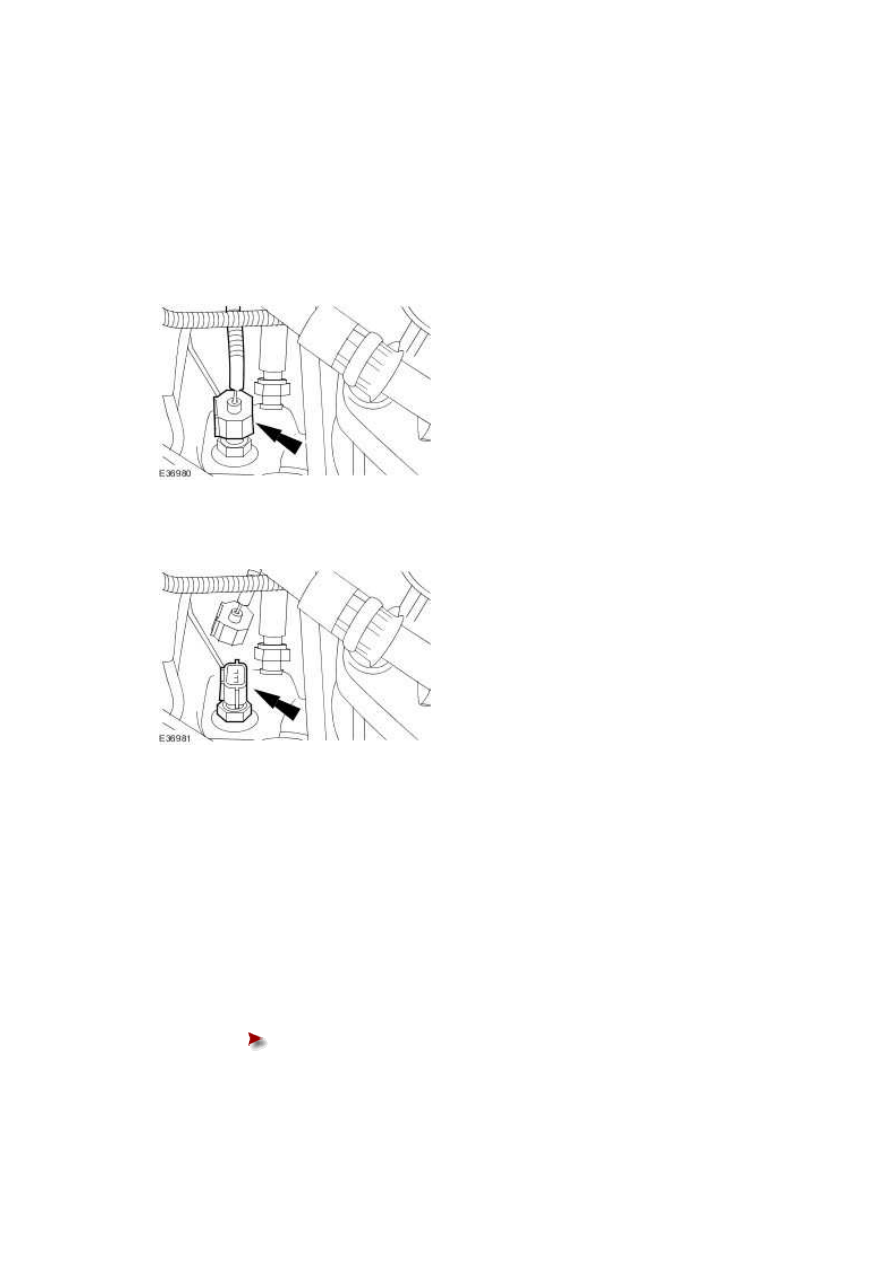

2 . Disconnect the oil temperature sensor electrical connector.

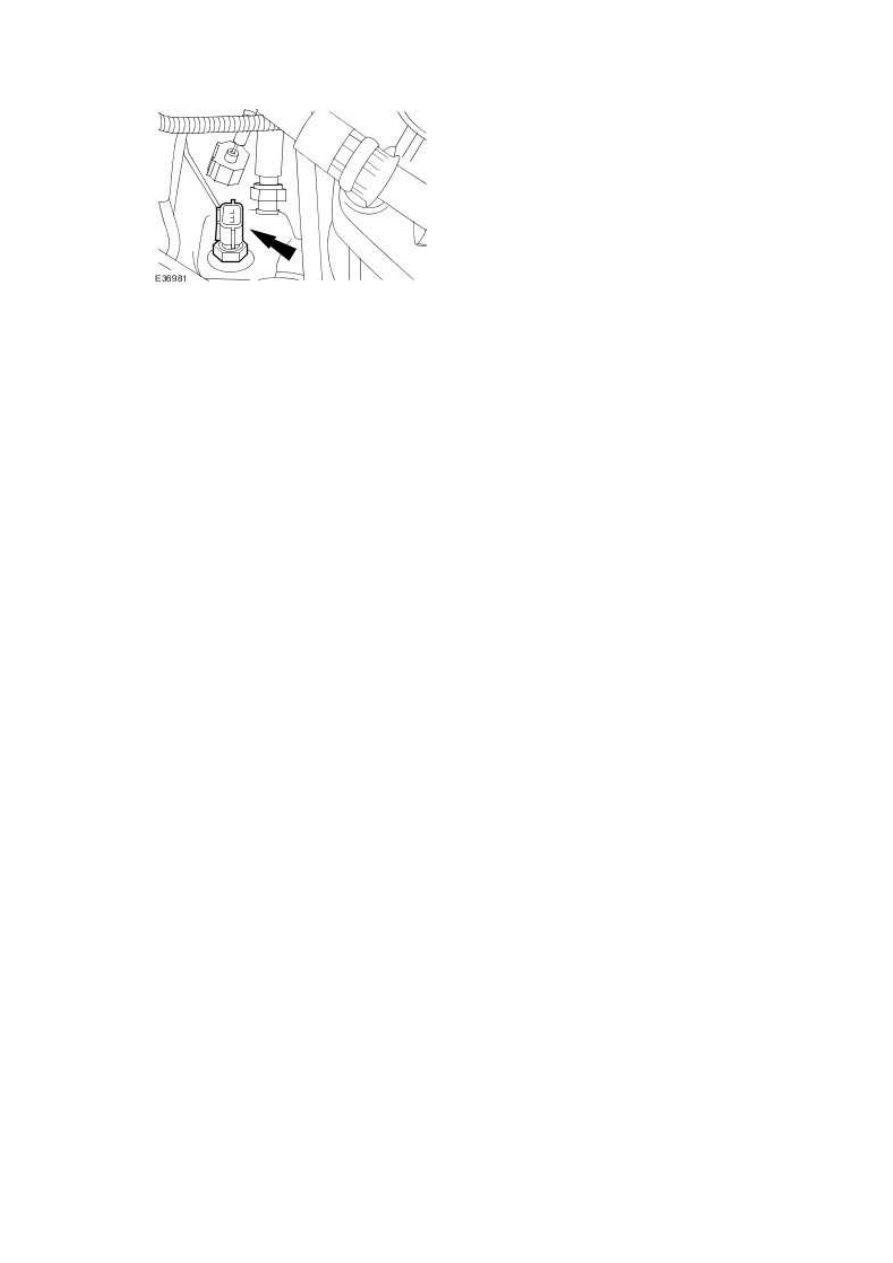

3 . Remove the oil temperature sensor.







Installation



1

.



NOTE:





If the oil temperature sensor is to be re-used apply a small bead of sealant meeting

Jaguar specification on the first three threads of the oil temperature sensor.





To install, reverse the removal procedure





Tighten to 15 Nm.





www.









Variable Camshaft Timing (VCT) Oil
Control Solenoid (18.30.90)

Removal



1 . Remove the valve cover.

For additional information, refer to

For additional information, refer to

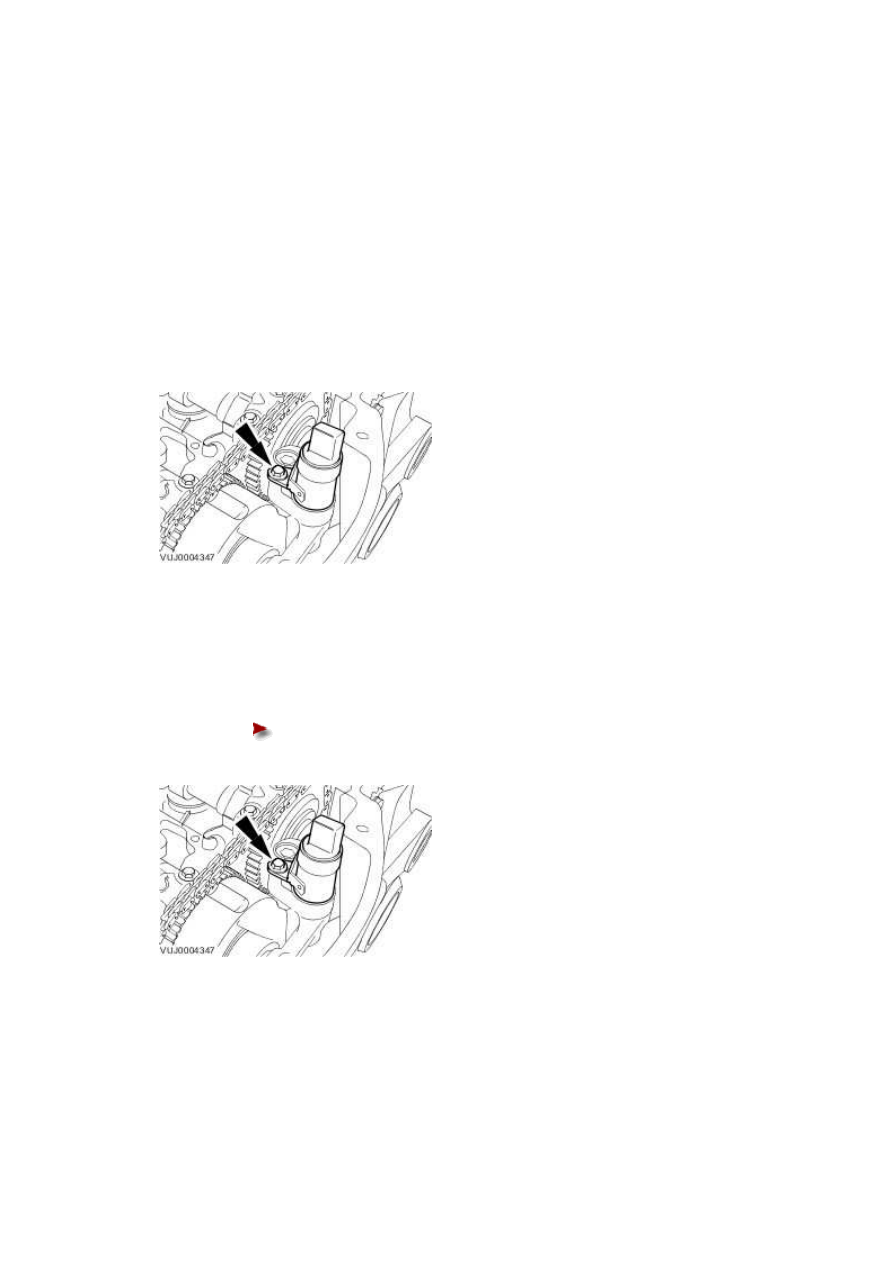

2 . Remove the variable camshaft timing oil control solenoid.







Installation



1 . To install, reverse the removal procedure.





Tighten to 10 Nm.











2

.



NOTE:





For NAS vehicles only.



If required, carry out a short drive cycle.

For additional information, refer to Powertrain Control Module (PCM) Short Drive Cycle Self-

Test



www.
