Jaguar XJ (X350). Manual - part 885

Fuel Temperature Sensor (18.30.99)

Removal



1 . Disconnect the battery ground cable. <<414-01>>





2 . Remove the air outlet tube. <<303-12A>>





3 . Disconnect the fuel temperature sensor electrical connector.







4 . Remove the fuel temperature sensor. <<310-00>>







Installation



1 . To install, reverse removal procedure.







Heated Oxygen Sensor (HO2S)

Removal



1 . Raise and support the vehicle. <<100-02>>





2 . Detach the heated oxygen sensor (HO2S) electrical connector.







3 . Disconnect the HO2S electrical connector.







4

.



  CAUTION: Do not twist the H02S wiring harness on removal. Failure to follow this

instruction may result in damage to the component.





Remove the HO2S.



www.





Installation



1

.



  CAUTION: Do not twist the H02S wiring harness on installation. Failure to follow this

instruction may result in damage to the component.





To install, reverse the removal procedure.





Tighten to 40 Nm.

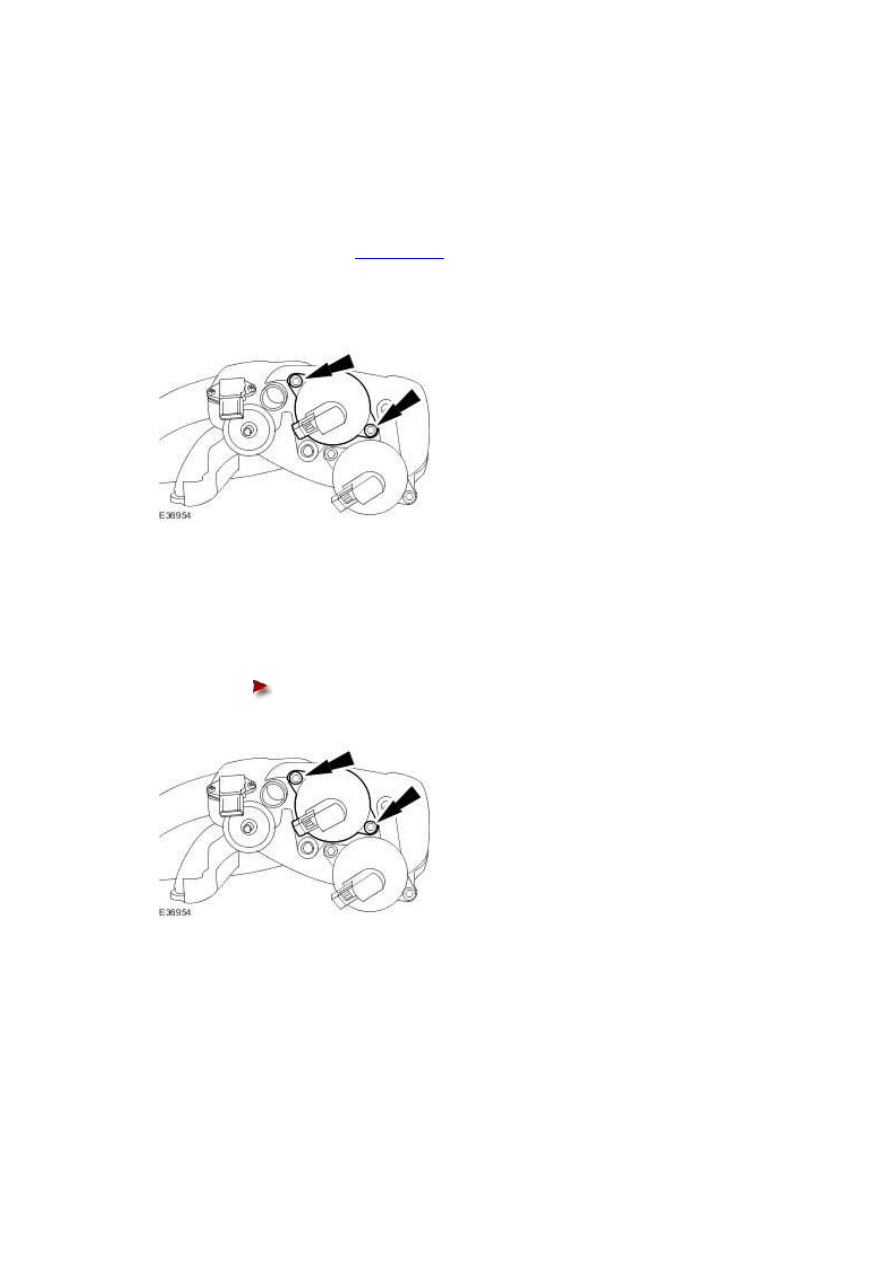

Intake Manifold Tuning (IMT) Valve LH
(19.70.30)

Removal



1 . Remove the intake manifold. <<303-01A>>





2 . Remove the intake manifold tuning (IMT) valve.







Installation



1 . To install, reverse the removal procedure.





Tighten to 10 Nm.
