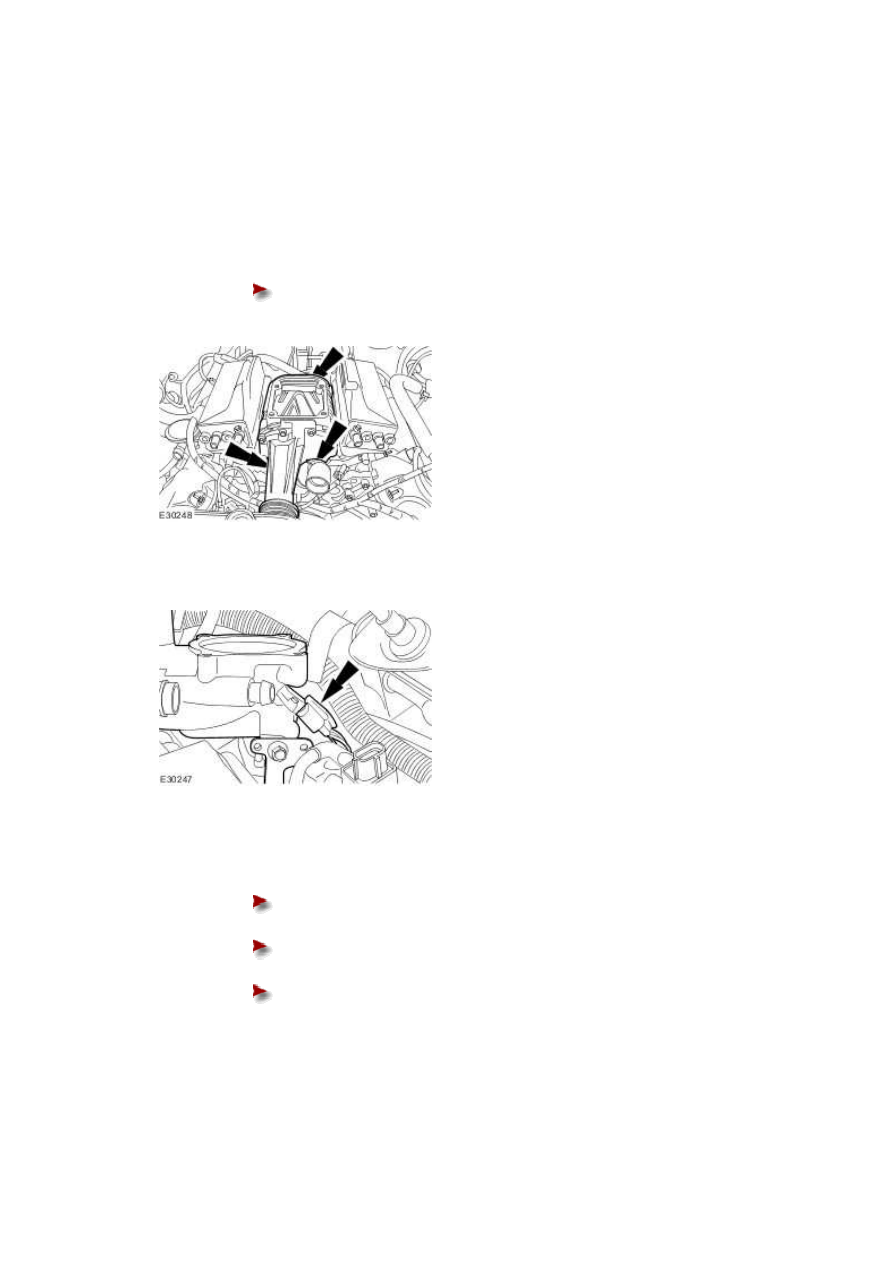

Jaguar XJ (X350). Manual - part 816

Supercharger - VIN Range: G45704-

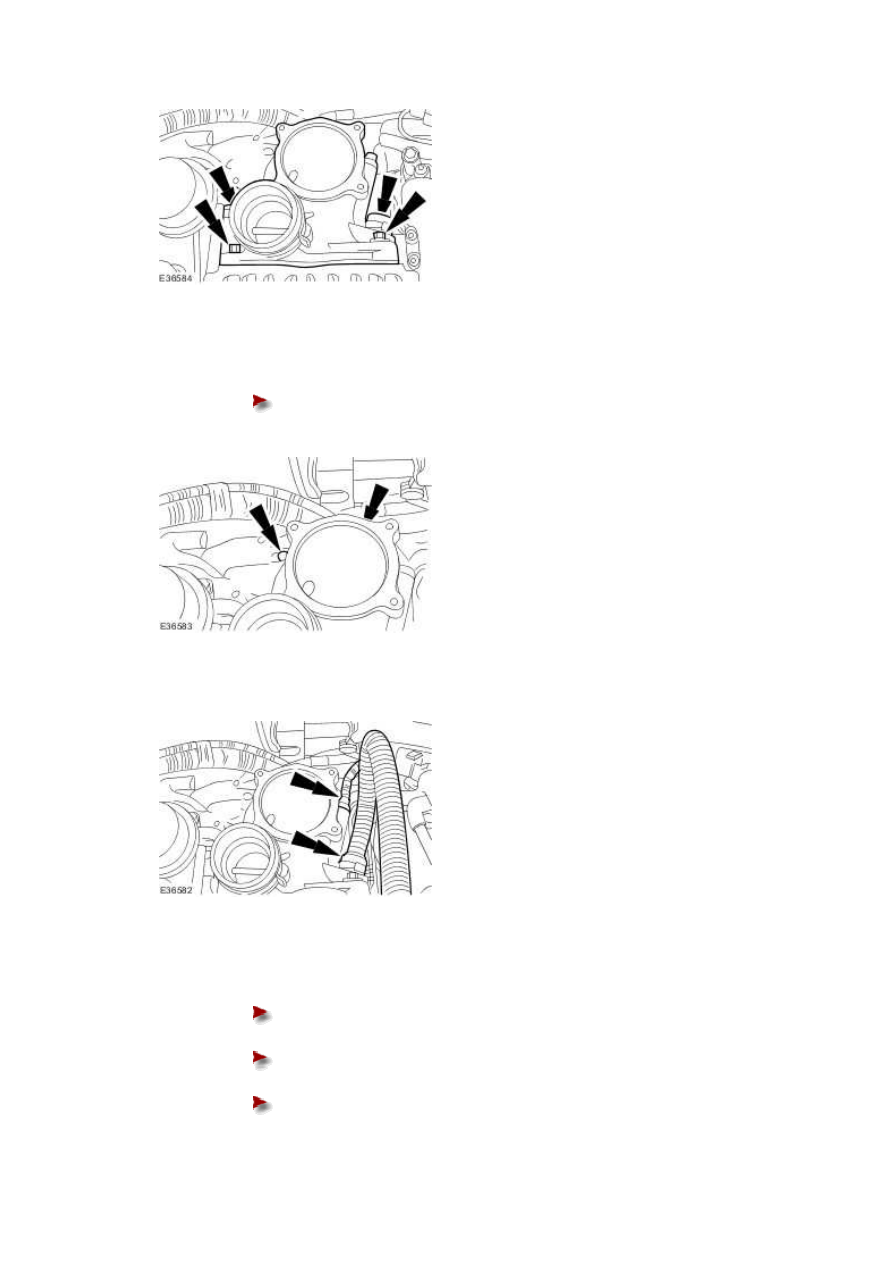

>G99999 (18.50.15)

Installation



1 . Install the supercharger.





Tighten to 21 Nm.











2 . Connect the MAP sensor.







3 . Install the air intake elbow.





Install a new gasket.







Install new retaining bolt seals.







Tighten to 21 Nm.











4 . Install the air intake elbow retaining bracket lower retaining bolts.





Tighten to 18 Nm.











5 . Connect the air intake elbow pipes.







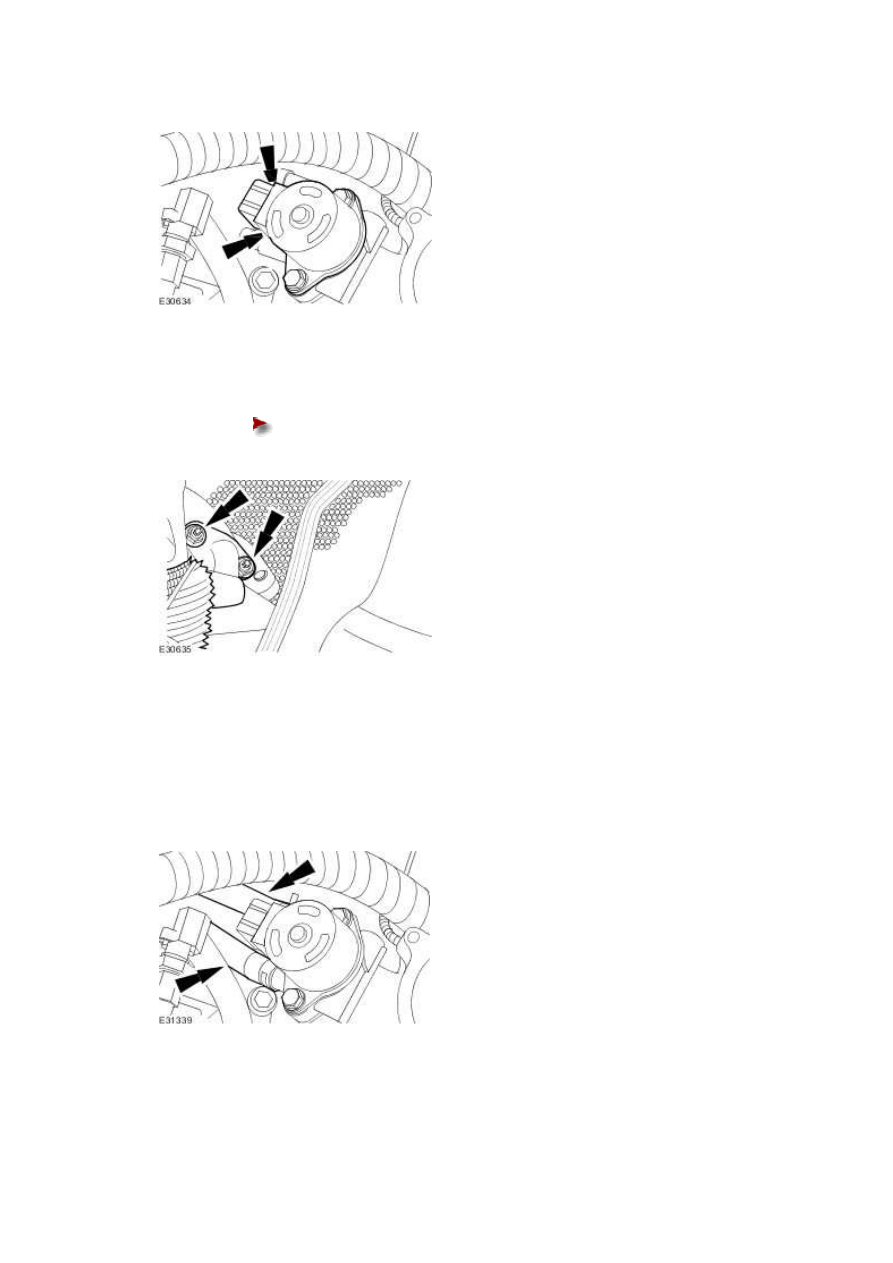

6 . Install the EGR valve and the exhaust manifold to EGR valve tube.





Install a new exhaust manifold to EGR valve tube gasket.







Install a new EGR valve to air intake elbow gasket.







Tighten to 10 Nm.



www.









7 . Install the exhaust manifold to EGR valve tube retaining nuts.





Tighten to 21 Nm.











8 . NOTE:





Remove the sealing caps from the coolant ports.



Connect the coolant hoses.







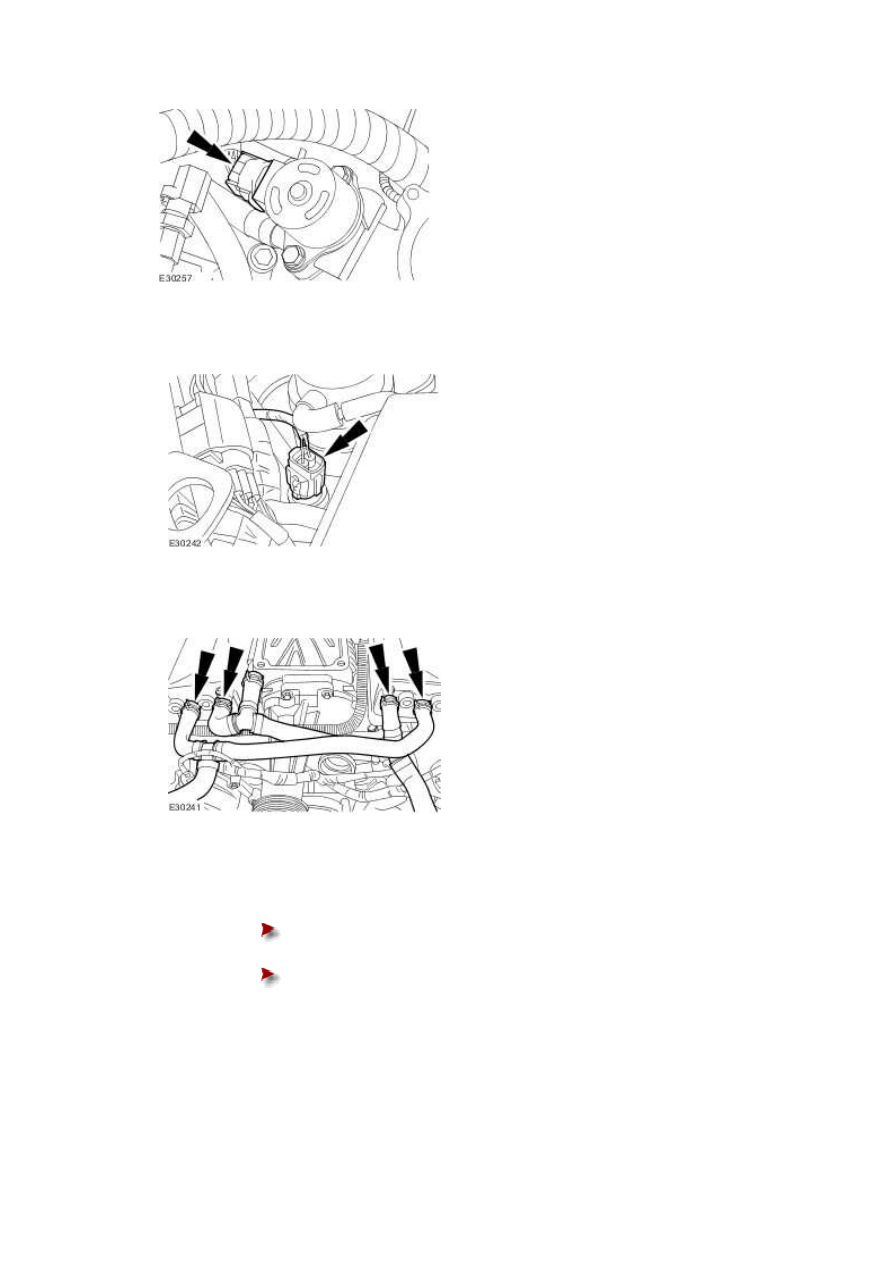

9 . Connect the EGR valve electrical connector.







10 . Connect the IAT sensor electrical connector.







11 . Connect the charge air cooler coolant hoses.







12 . Install the coolant assembly.





Install new O-ring seals.







Connect the coolant hose.
