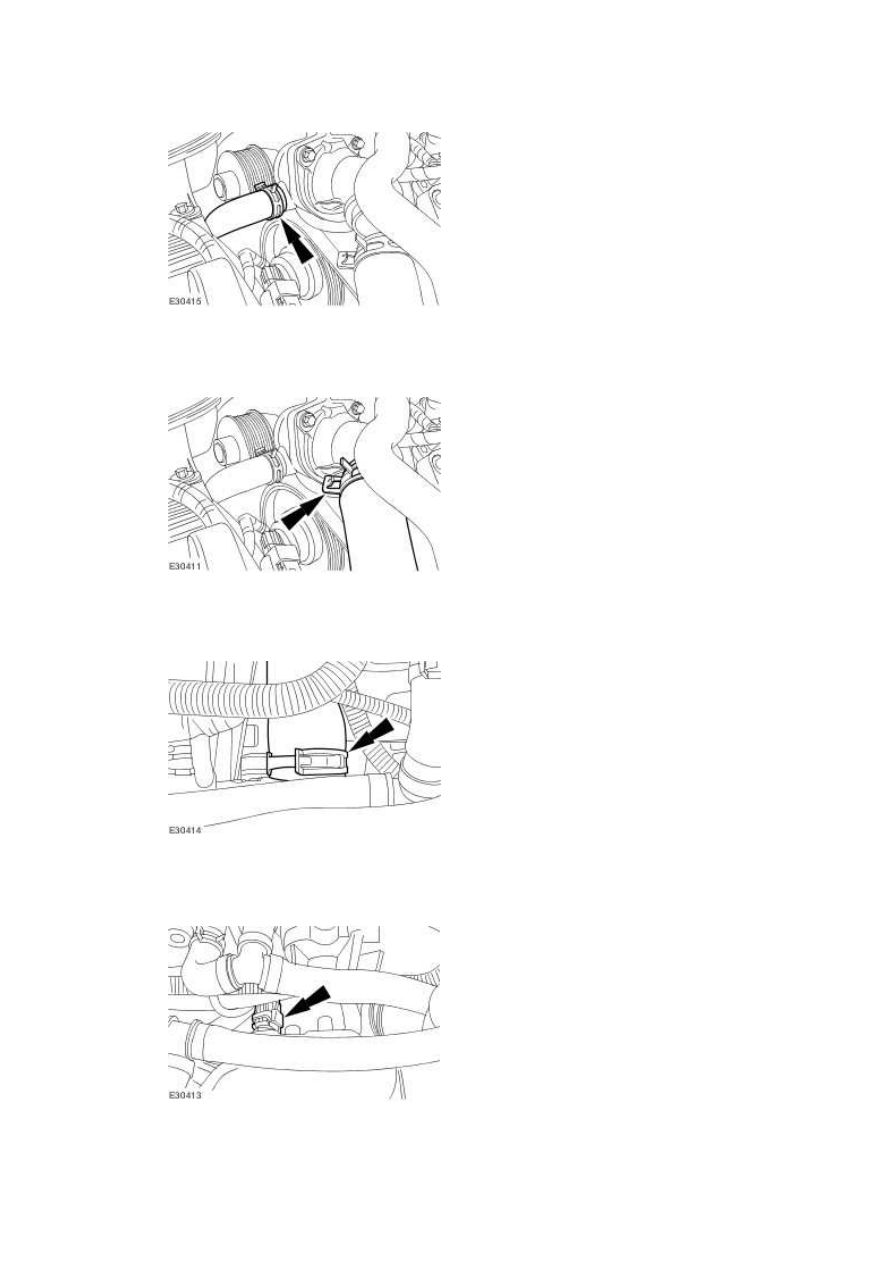

16 . Connect the hose.







17 . Connect the hose.







18 . Reposition the thermostat housing hose retaining clip.







19 . Connect the coolant temperature sensor electrical connector.







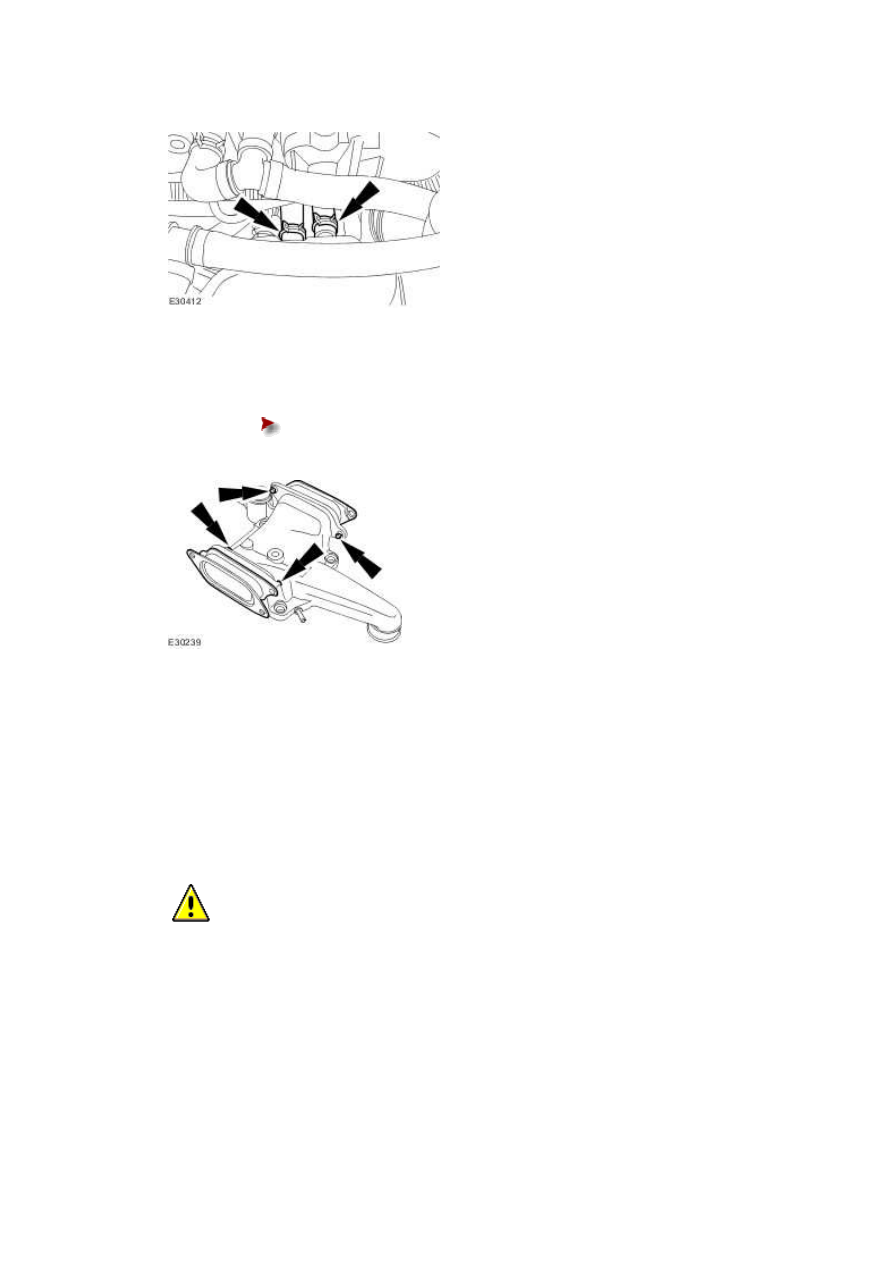

20 . Connect the thermostat housing hoses.







21 . Install new supercharger outlet pipe to charge air coolers ducts.





Tighten to 8 Nm.











22 . Install a new supercharger outlet pipe gasket.





23 . Install new seals to the supercharger outlet pipe retaining bolts.





24 .

  CAUTION: Make sure no foreign matter enters the supercharger.



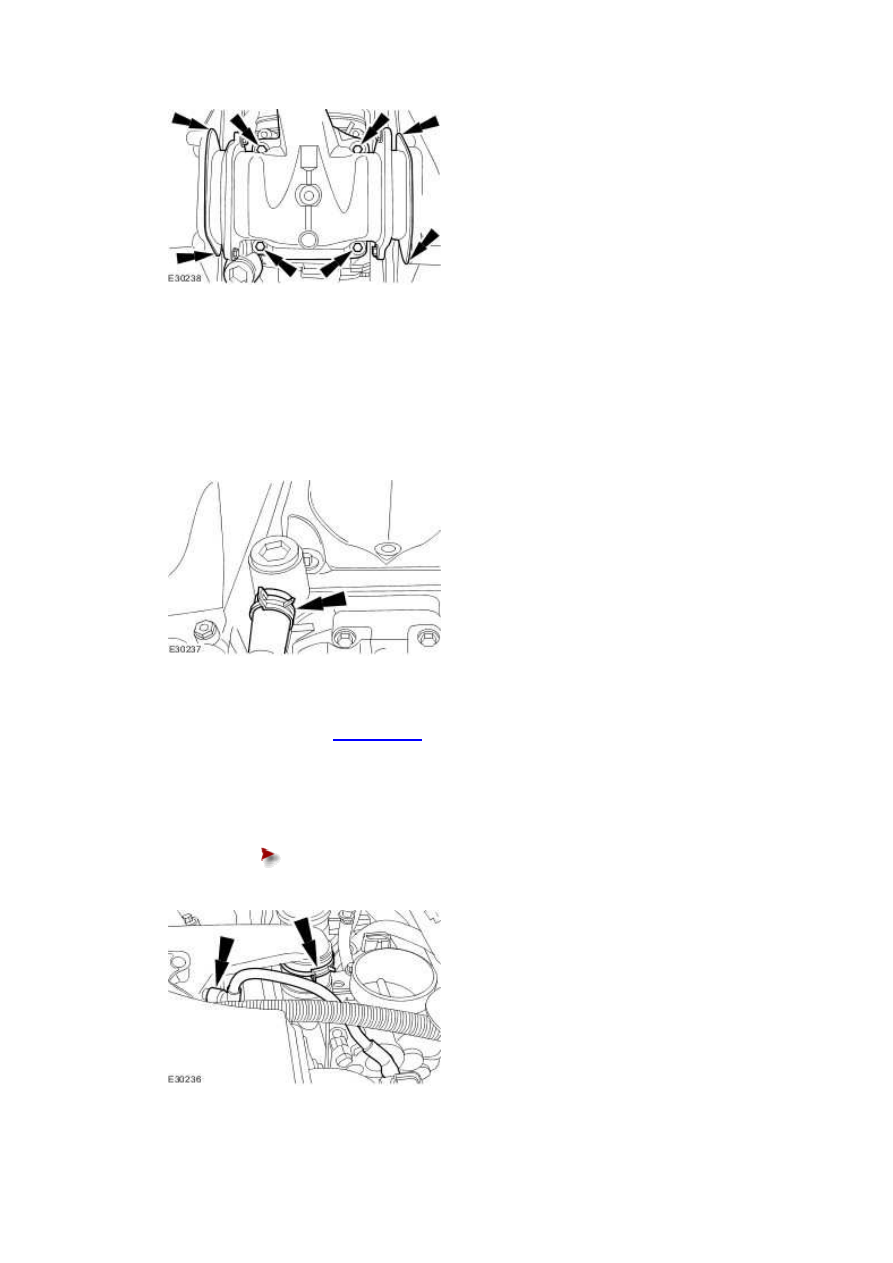

Install the supercharger outlet pipe.

www.







25 . NOTE:





Remove the sealing caps from the coolant ports.



Attach the supercharger outlet pipe coolant hose.







26 . Install the throttle body. <<303-04B>>





27 . Attach the hoses.





Reposition the hose retaining clip.











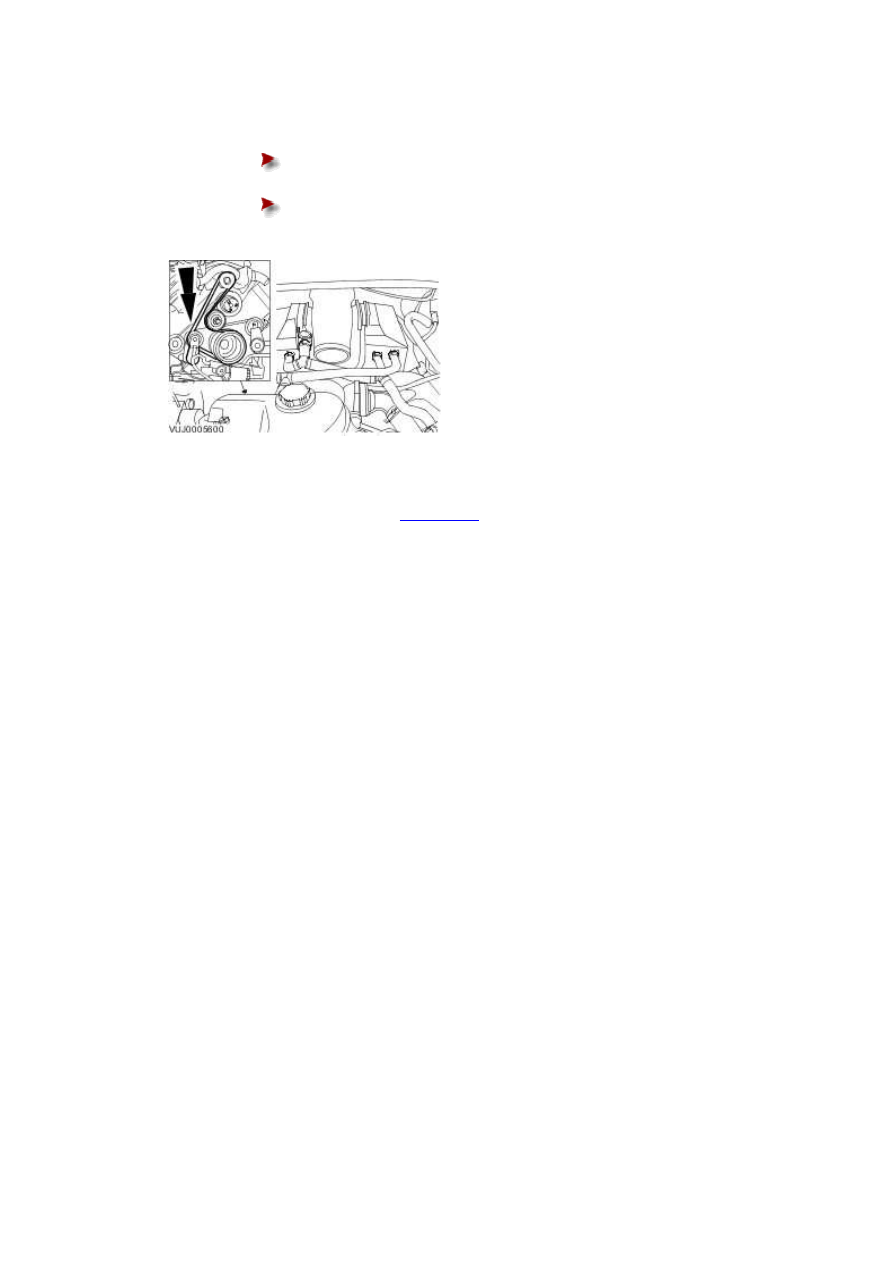

28 . Attach the supercharger belt.





Use a 1/2 inch square drive bar to rotate the supercharger belt tensioner.







Attach the supercharger belt.











29 . Connect the battery ground cable. <<414-01>>





30 . Carry out the cooling system filling and bleeding procedure. <<303-03>>
