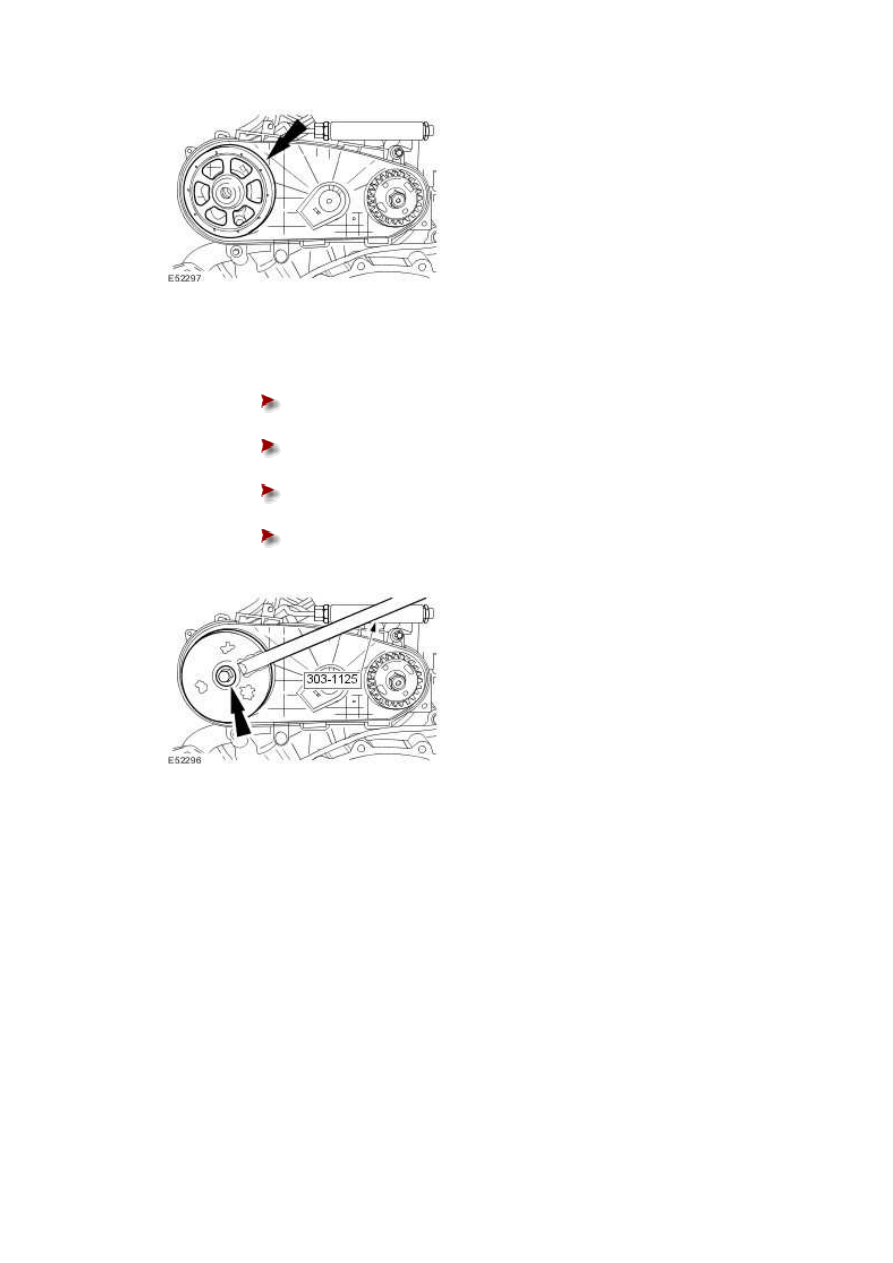

27 . Install the new camshaft rear pulley retaining bolt.





Using the special tool, retain the camshaft rear pulley.







Tighten the camshaft rear pulley retaining bolt in two stages:







Tighten to 80 Nm.







Tighten a further 90°.











28

.



NOTE:





The fuel injection pump rotates in an anti-clockwise direction when view from the rear

of the engine.





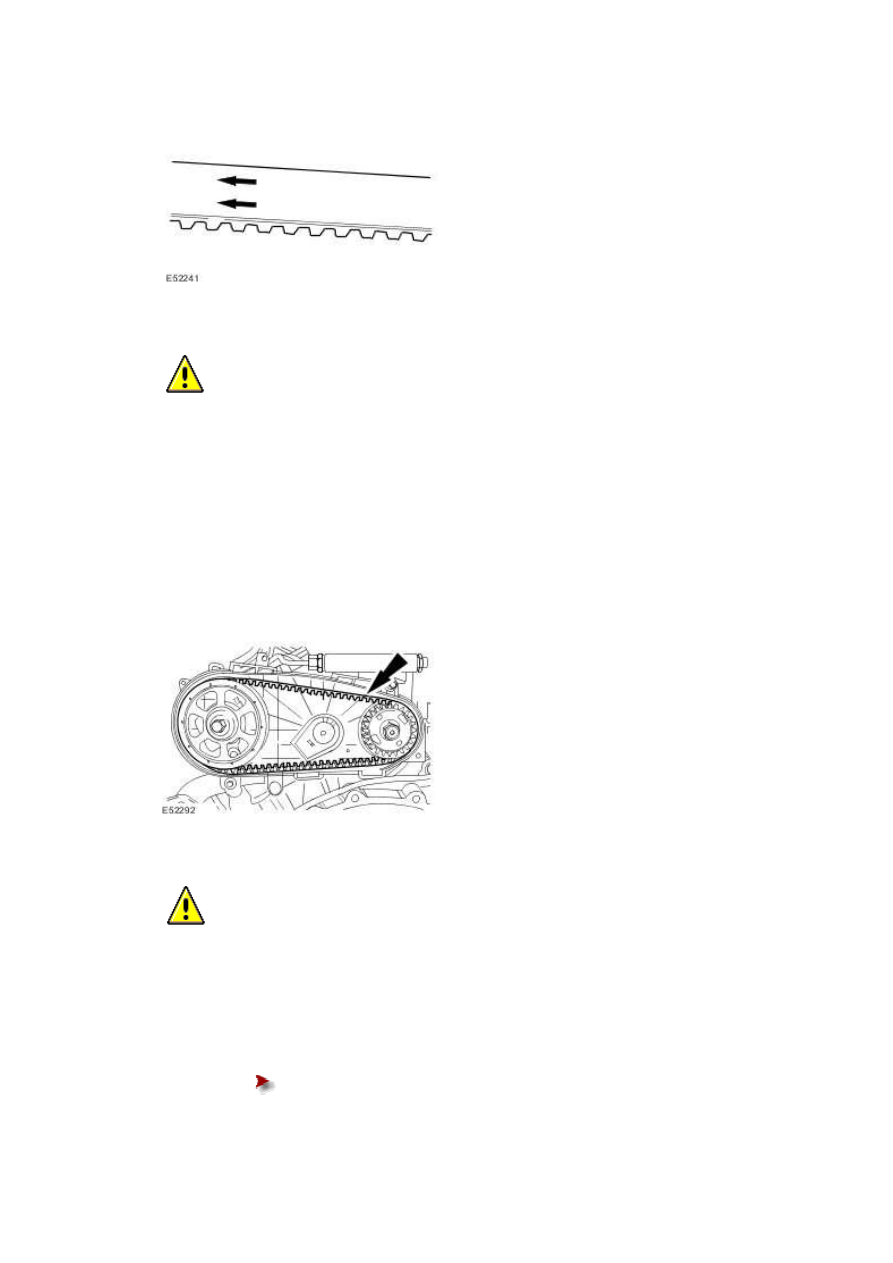

Note the direction of rotation of the fuel injection pump belt.







29

.



  CAUTION: Do not install the new fuel injection pump belt to the pulleys with the

fuel injection pump belt tensioner installed. Failure to follow this instruction may result in

damage to the fuel injection pump drive belt.





NOTE:





Make sure the new fuel injection pump belt is correctly seated on to the fuel injection

pump drive pulleys.





Install a new fuel injection pump belt.







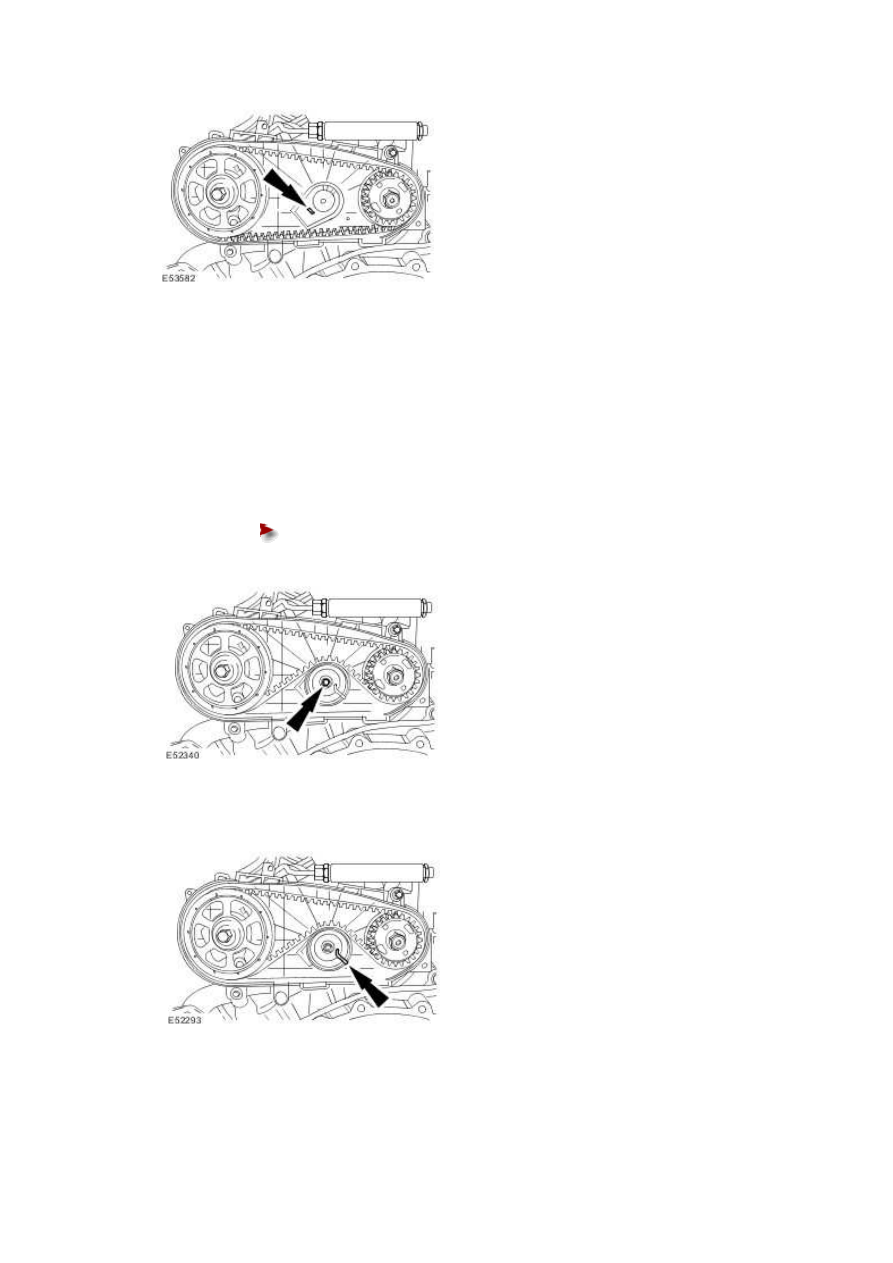

30

.



  CAUTION: Make sure the fuel injection pump belt tensioner tang is correctly

located to the fuel injection pump cover backplate. Failure to follow this instruction may

result in damage to the components.





Install the new fuel injection pump belt tensioner.





Locate the tang on the new fuel injection pump belt tensioner into the fuel

injection pump cover backplate.





www.







31

.



NOTE:





Do not remove the fuel injection pump belt tensioner locking pin before installing the

new tensioner.





Install the new fuel injection pump belt tensioner retaining bolt.





Tighten to 25 Nm.











32 . Remove and discard the fuel injection pump belt tensioner locking pin.

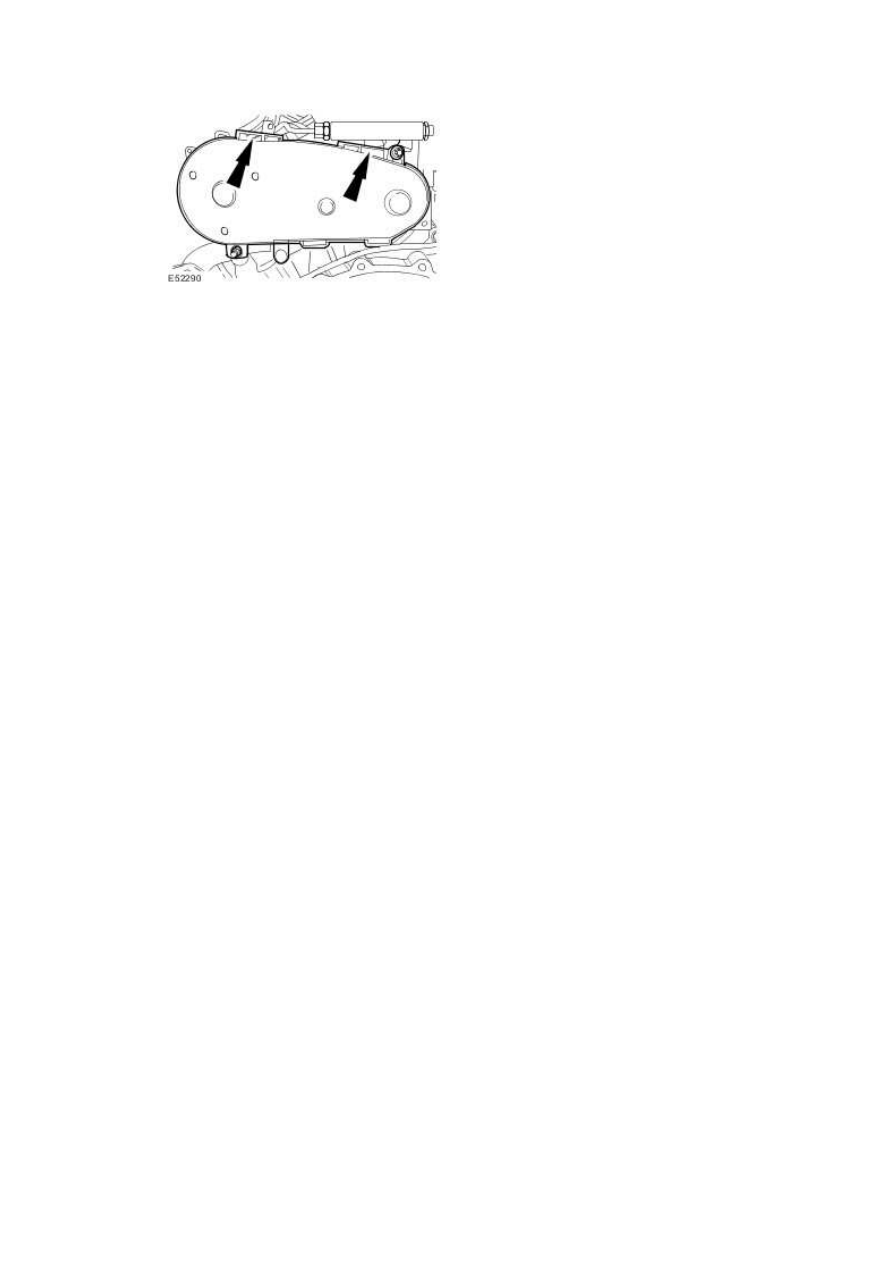

33 . Install the fuel injection pump belt cover.







34 . Install the secondary bulkhead center panel.

For additional information, refer to Secondary Bulkhead Center Panel





35 . Connect the battery.

For additional information, refer to Battery Connect (86.15.15)





36 . Bleed the high-pressure fuel system.

For additional information, refer to
