5

.



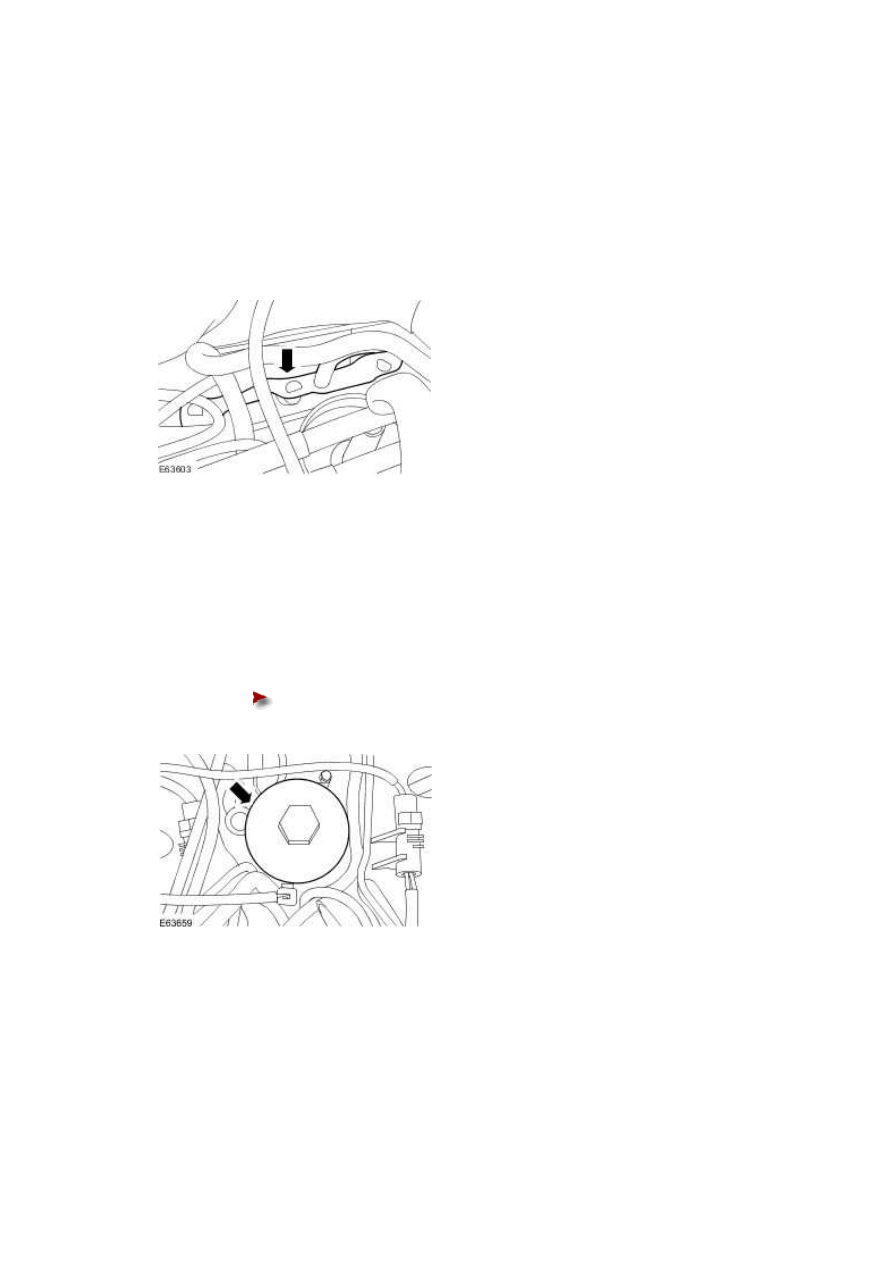

NOTE:





Make sure glow plug electrical connector is correctly fitted to all glow plugs on the left-

hand bank.





Attach the left-hand glow plug electrical connector.

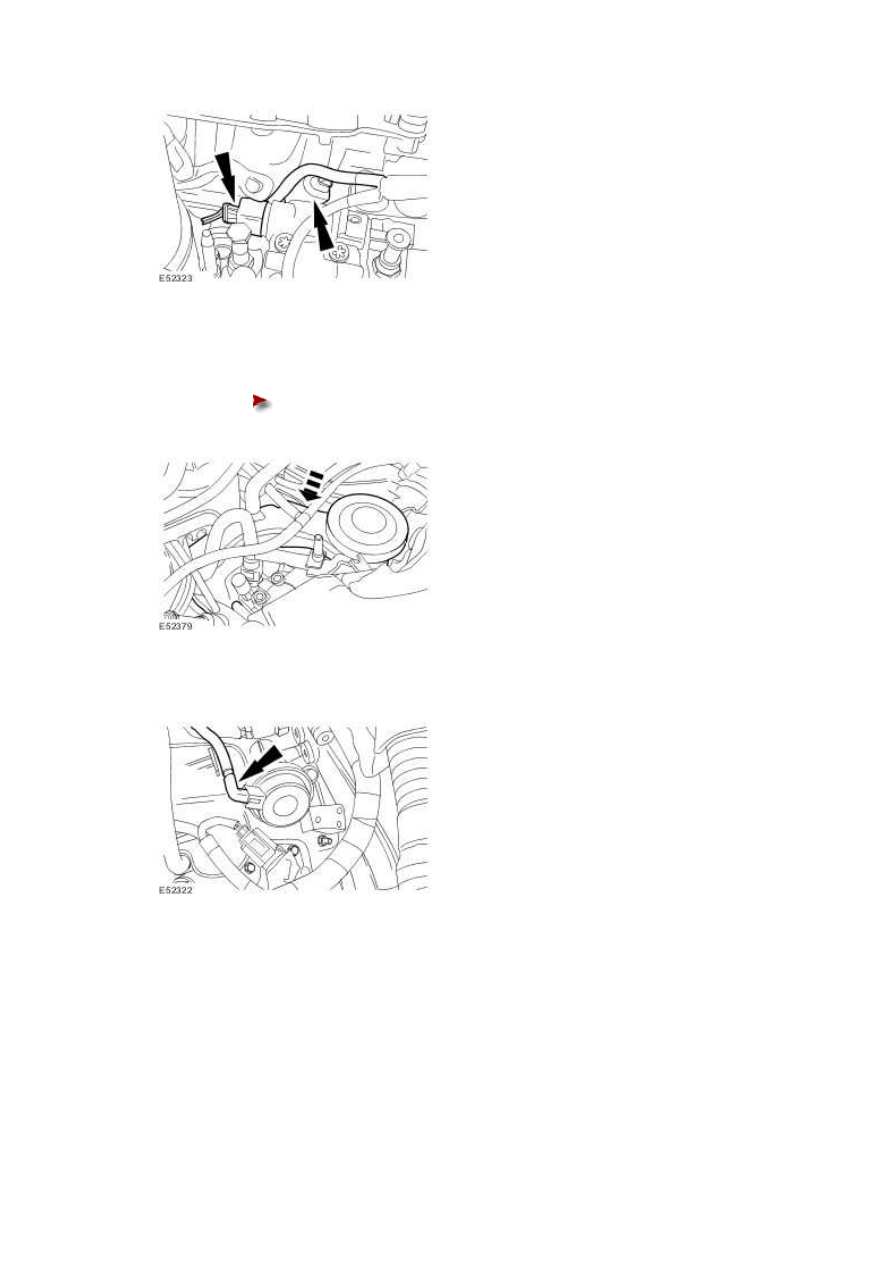

6 . NOTE:





Install a new O-ring seal.



Install the oil filter housing.





Tighten to 25 Nm.











7 . Connect the fuel pump electrical connectors.







8 . Install the oil separator housing.





Install new crankcase vent oil separator and engine block seals.

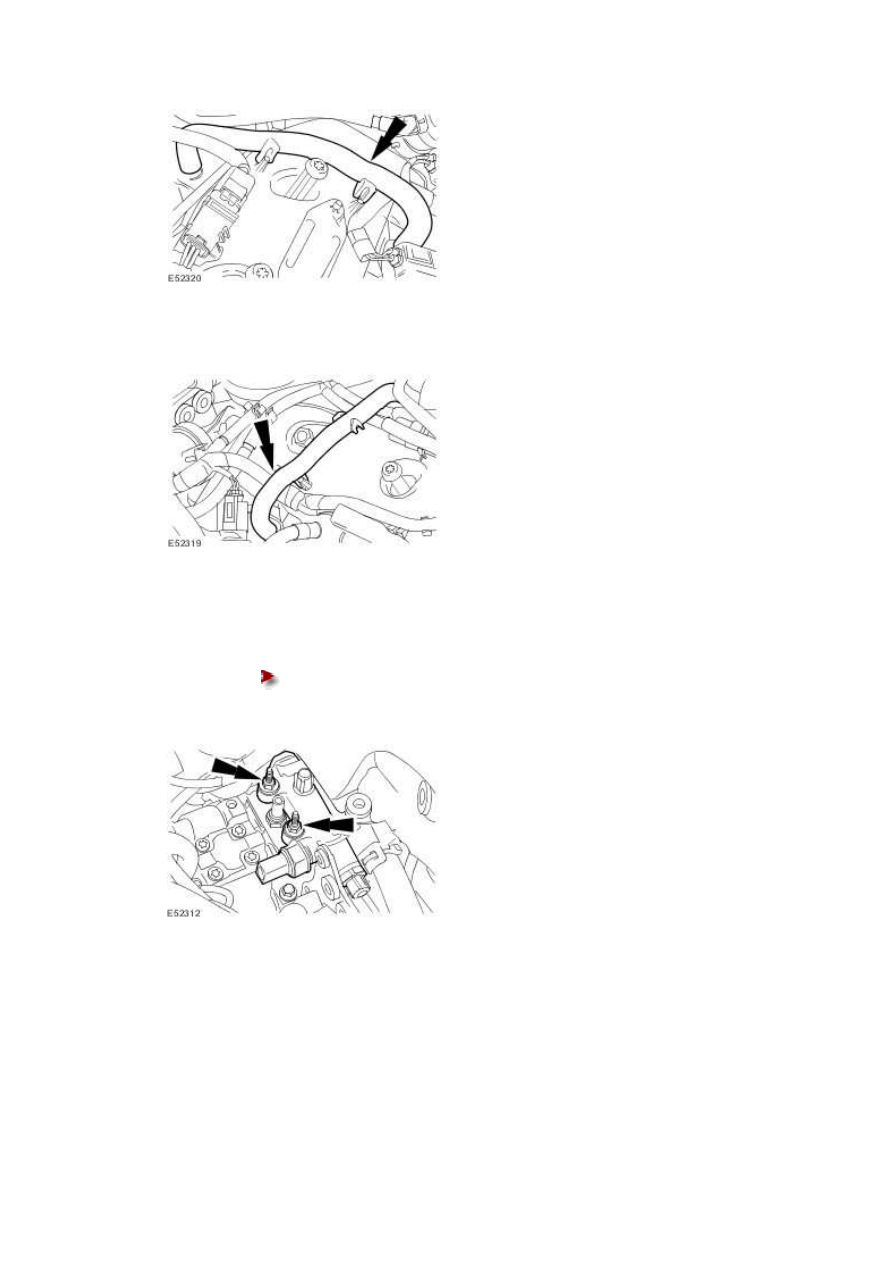

9 . Connect the left-hand inlet port deactivation vacuum hose.







10 . Connect the left-hand camshaft cover breather hose.

www.







11 . Connect the right-hand camshaft cover breather hose.







12

.



Install the fuel injection diverter rail.





Do not fully tighten the fuel injection diverter rail retaining bolts at this

stage.











13

.



NOTE:





Left-hand shown, right-hand similar.

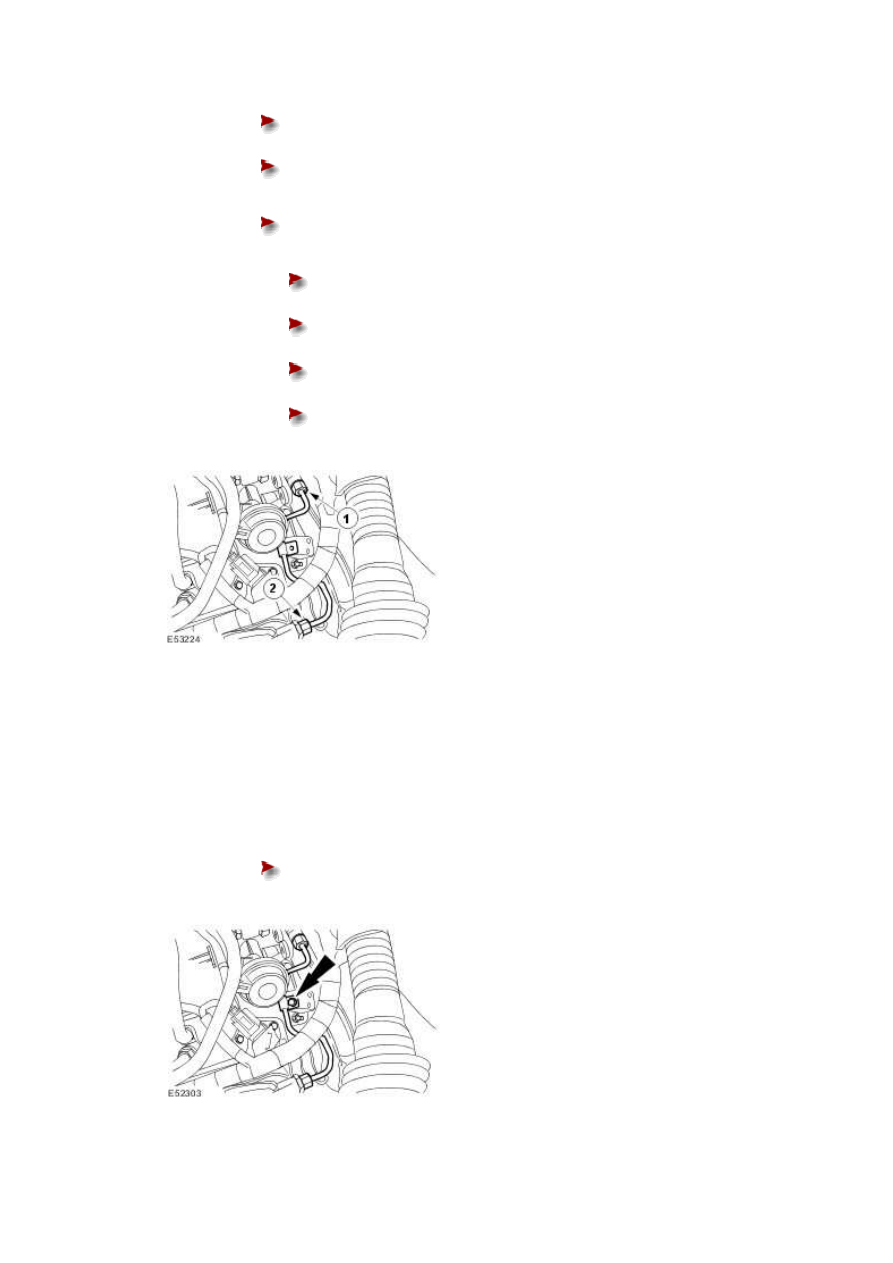

Install new high pressure fuel supply lines.





Remove the blanking caps.







Tighten the fuel injection diverter rail retaining bolts to 23 Nm.







Tighten the high-pressure fuel supply line in the sequence shown in four

stages:







Stage 1: Tighten the high-pressure fuel supply line union 1 to 15 Nm.







Stage 2: Tighten the high-pressure fuel supply line union 2 to 15 Nm.







Stage 3: Tighten the high-pressure fuel supply line union 1 to 30 Nm.







Stage 4: Tighten the high-pressure fuel supply line union 2 to 30 Nm.











14 . NOTE:





Left-hand shown, right-hand similar.



Attach the high pressure fuel supply line clamps.





Tighten to 10 Nm.
