9 . Lower the vehicle.





10 . Remove the air cleaner.

For additional information, refer to Air Cleaner (19.10.05)





11 . Remove the coolant expansion tank.

For additional information, refer to Coolant Expansion Tank (26.15.01)

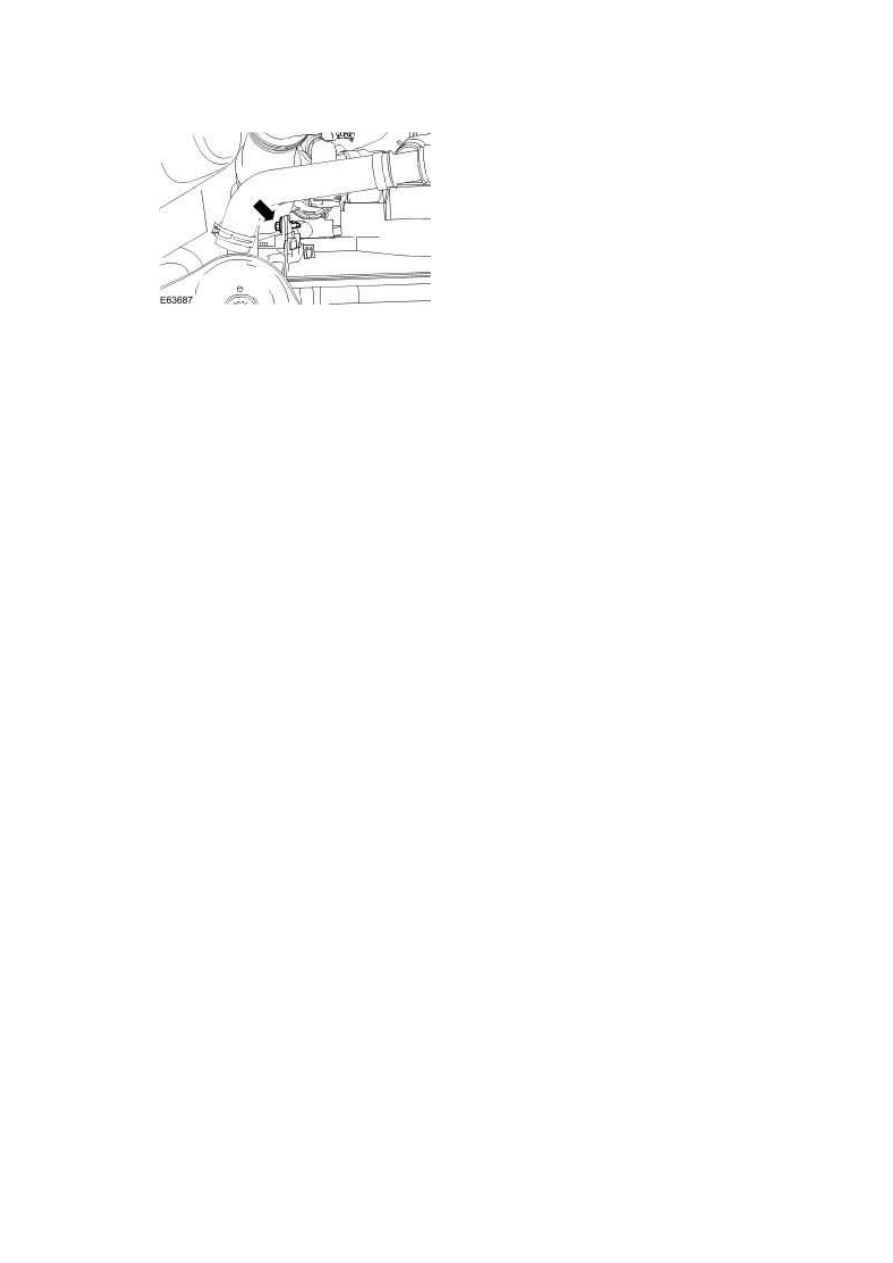

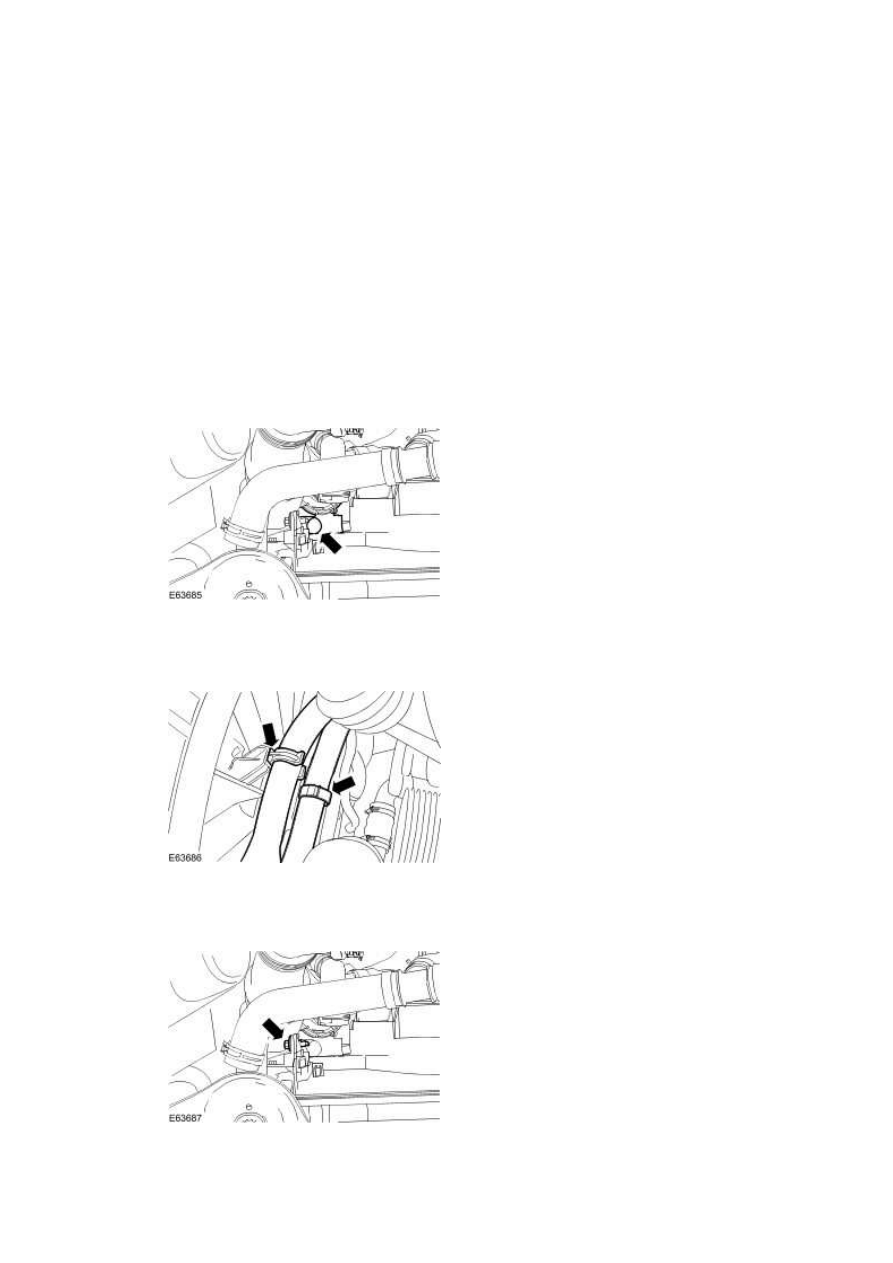

12 . Detach the auxiliary coolant flow pump.







13 . Detach the coolant hoses from the cooling fan motor and shroud.

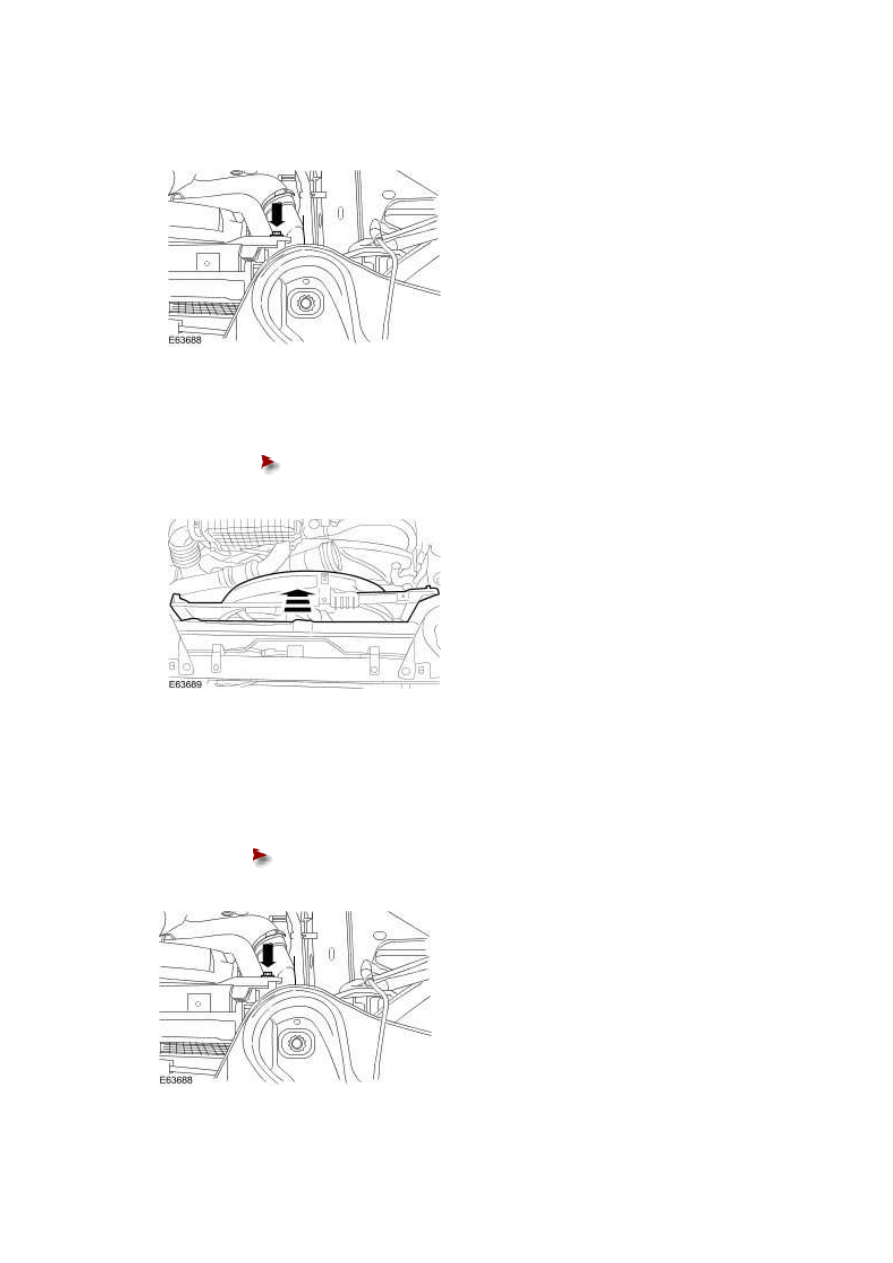

14 . Remove the cooling fan motor and shroud retaining bracket.







15 . Remove the cooling fan motor and shroud retaining bolt.







16 . Remove the cooling fan motor and shroud.





Reposition the cooling fan motor and shroud wiring harness.











Installation



1 . To install, reverse the removal procedure.





Tighten to 7 Nm.









www.



2 . Tighten to 7 Nm.









Radiator (26.40.01)

Removal



1 . Drain the cooling system.

For additional information, refer to Cooling System Draining, Filling and Bleeding





2 . Remove the cooling fan motor and shroud.

For additional information, refer to Cooling Fan Motor and Shroud (26.25.25)

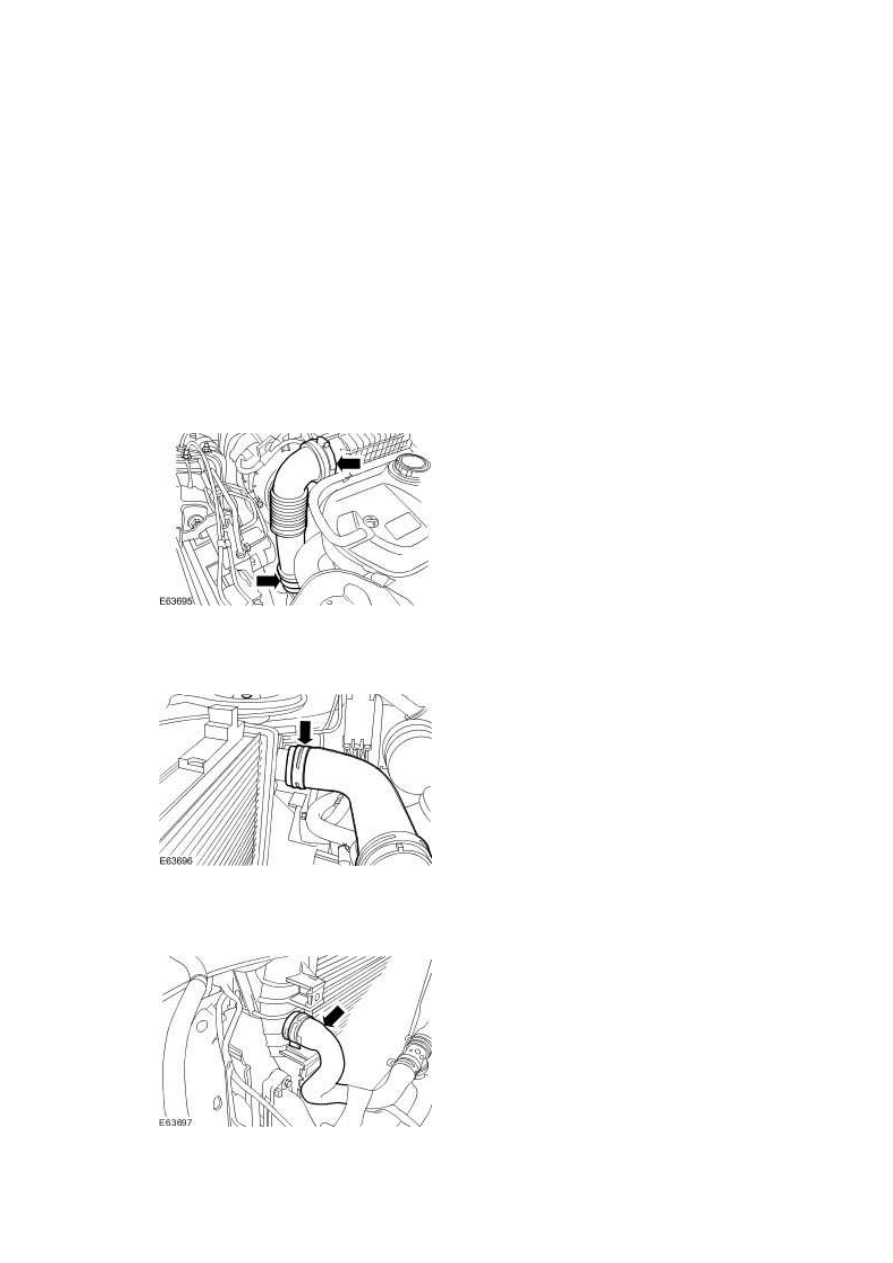

3 . Remove the air intake elbow pipe.







4 . Disconnect the radiator top hose.







5 . Disconnect the coolant hose.
