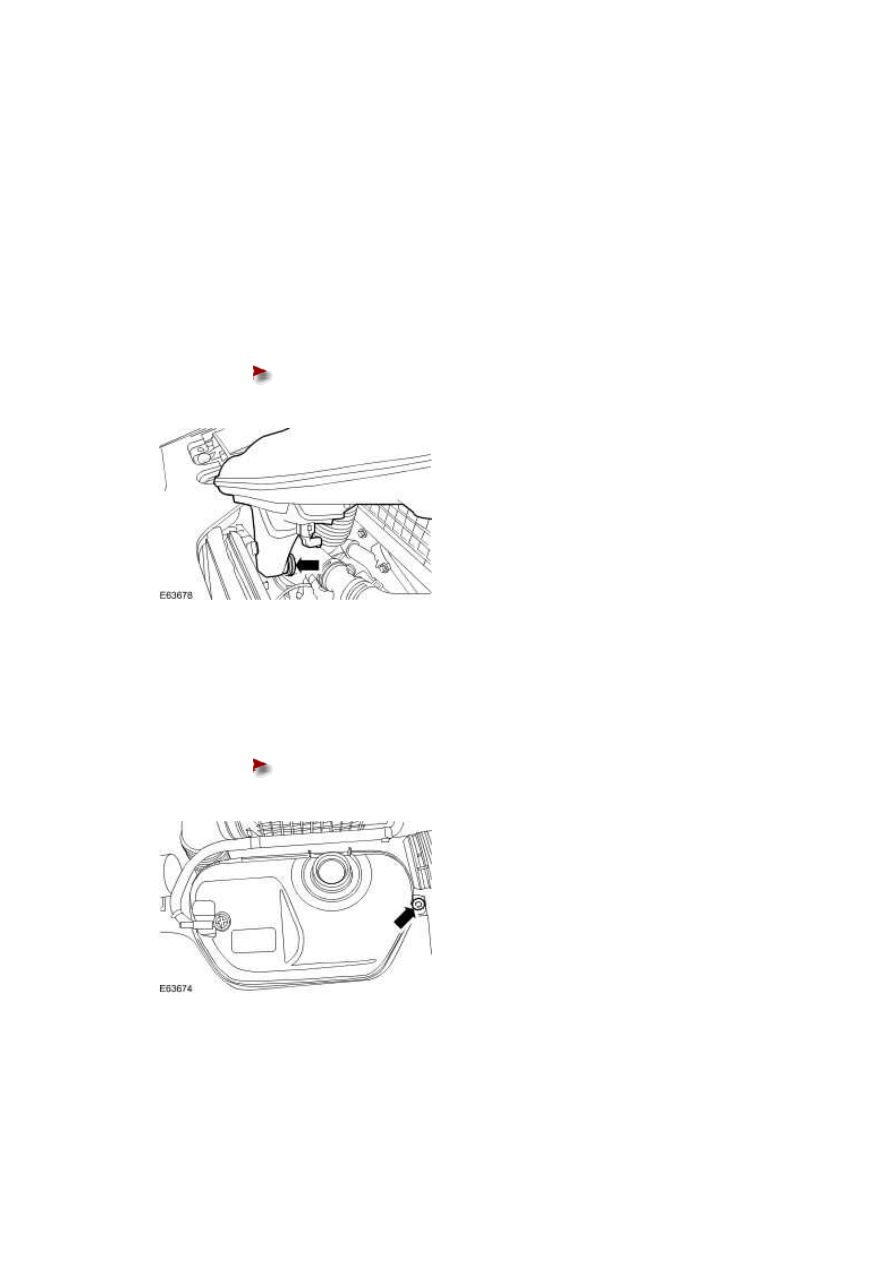

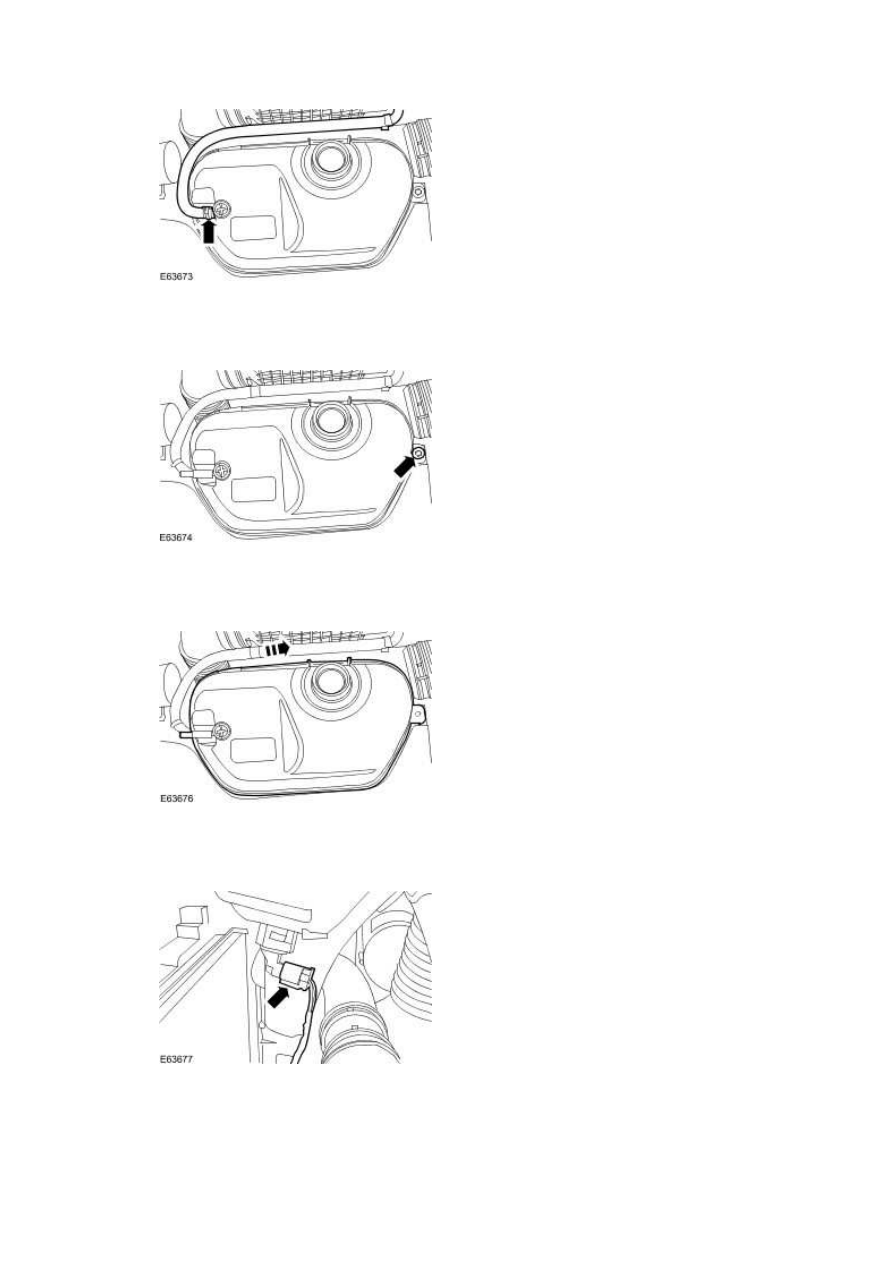

4 . Remove the coolant expansion tank retaining bolt.







5 . Detach the coolant expansion tank.







6 . Disconnect the coolant expansion tank level sensor electrical connector.







7 . NOTE:





Make sure the retaining clip is not removed.



NOTE:





Clamp the coolant expansion tank lower hose to minimize coolant loss.



Remove the coolant expansion tank.





Detach the coolant expansion tank lower hose.











Installation



1 . To install, reverse the removal procedure.





Tighten to 7 Nm.











2 . Check and top up the cooling system as required.



www.

Cooling Fan Motor and Shroud (26.25.25)

Removal



1 . Disconnect the battery ground cable.

For additional information, refer to Battery Disconnect and Connect





2 . Remove the radiator splash shield.

For additional information, refer to Radiator Splash Shield (76.22.90)

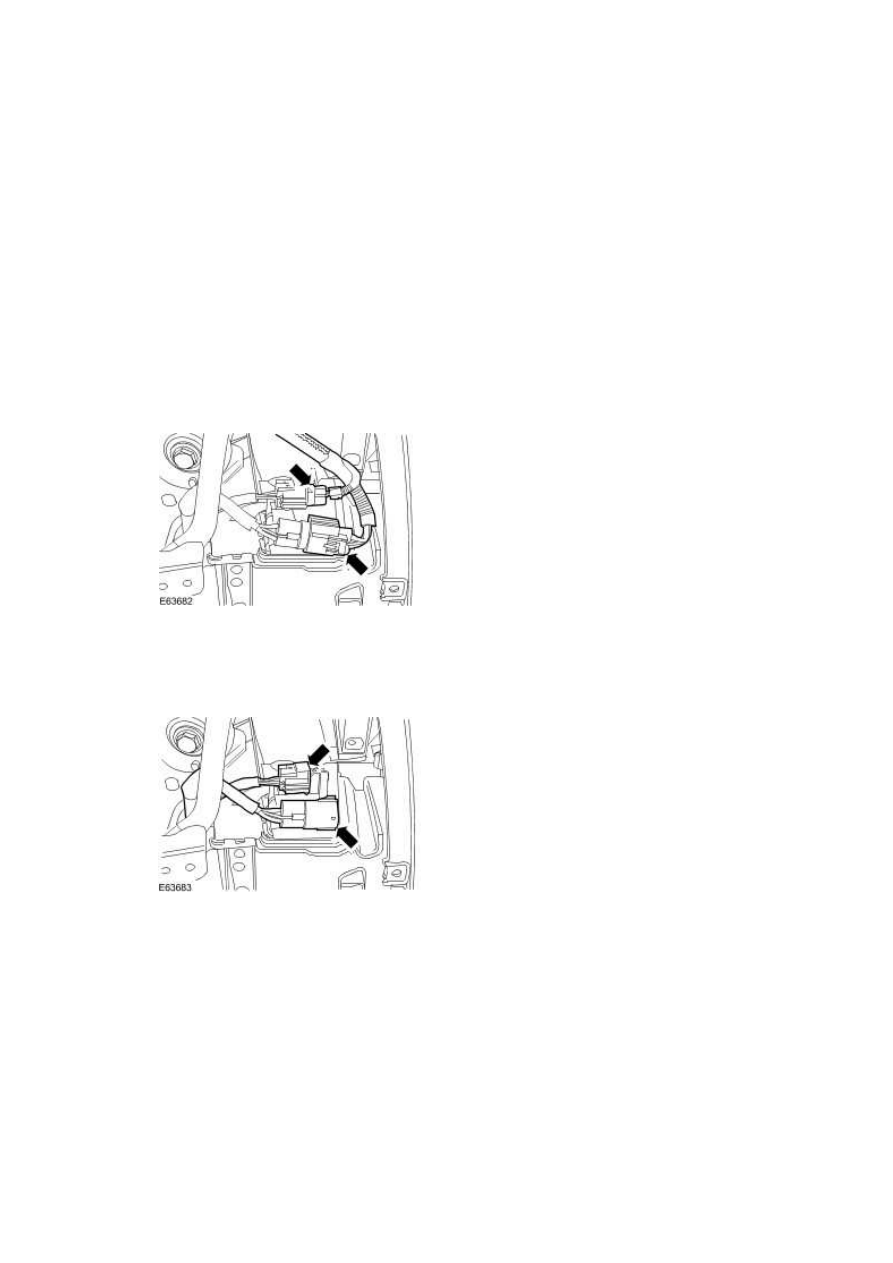

3 . Disconnect the cooling fan motor and shroud electrical connectors.







4

.



Detach the cooling fan motor and shroud electrical connectors from the cooling fan motor

and shroud.







5

.



Detach the cooling fan motor and shroud wiring harness from the cooling fan motor and

shroud.

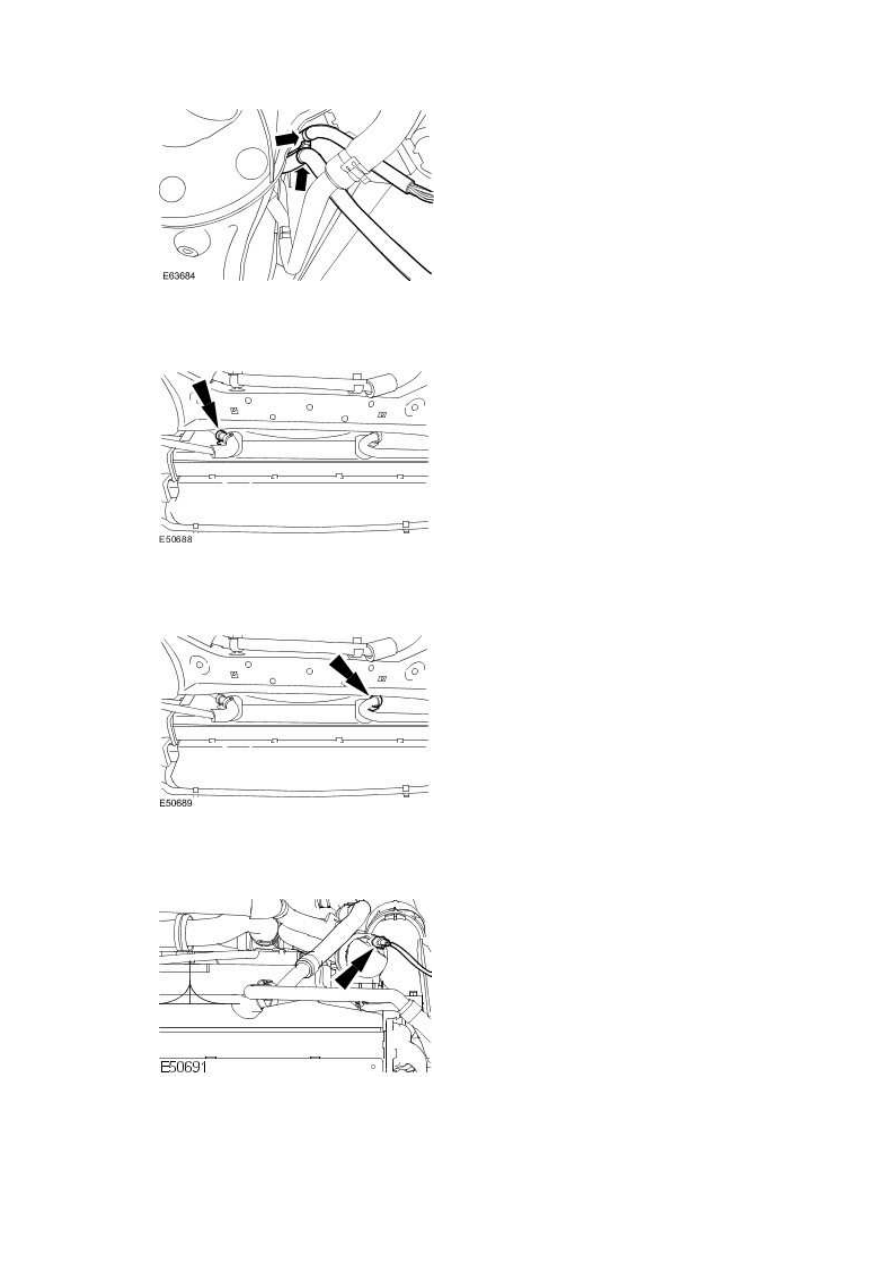

6 . Detach the air conditioning pipe.







7 . Detach the fuel fired heater hose.







8 . Disconnect the auxiliary coolant flow pump electrical connector.
