3 . NOTE:





The retaining bolts must be tightened within twenty minutes of applying the sealant.

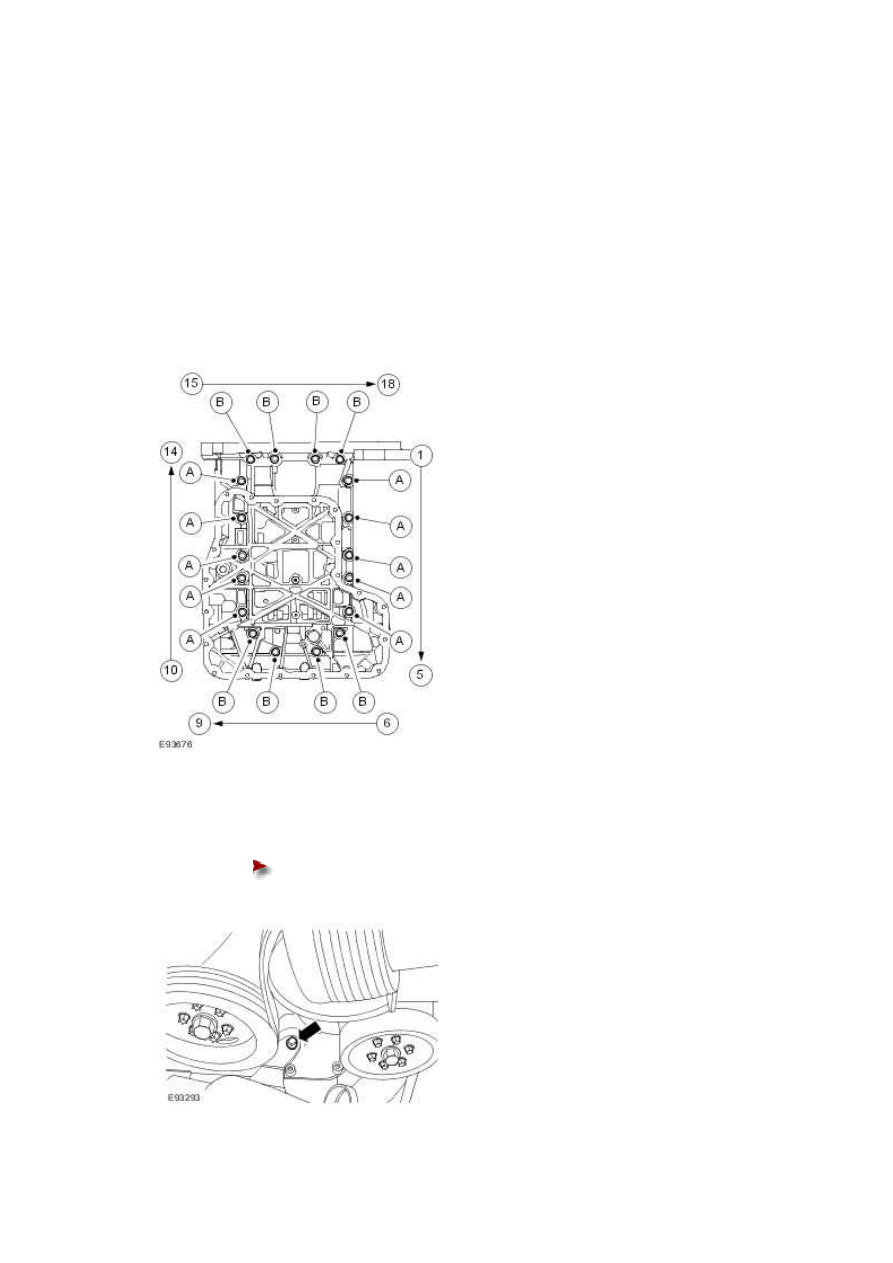

Tighten the oil pan extension retaining bolts in the sequence shown.



1) Tighten bolts A to 10 Nm (7 lb.ft). Tighten bolts B to 4 Nm (2 lb.ft).





2) Tighten bolts A to 24 Nm (18 lb.ft). Tighten bolts B to 10 Nm (7 lb.ft).

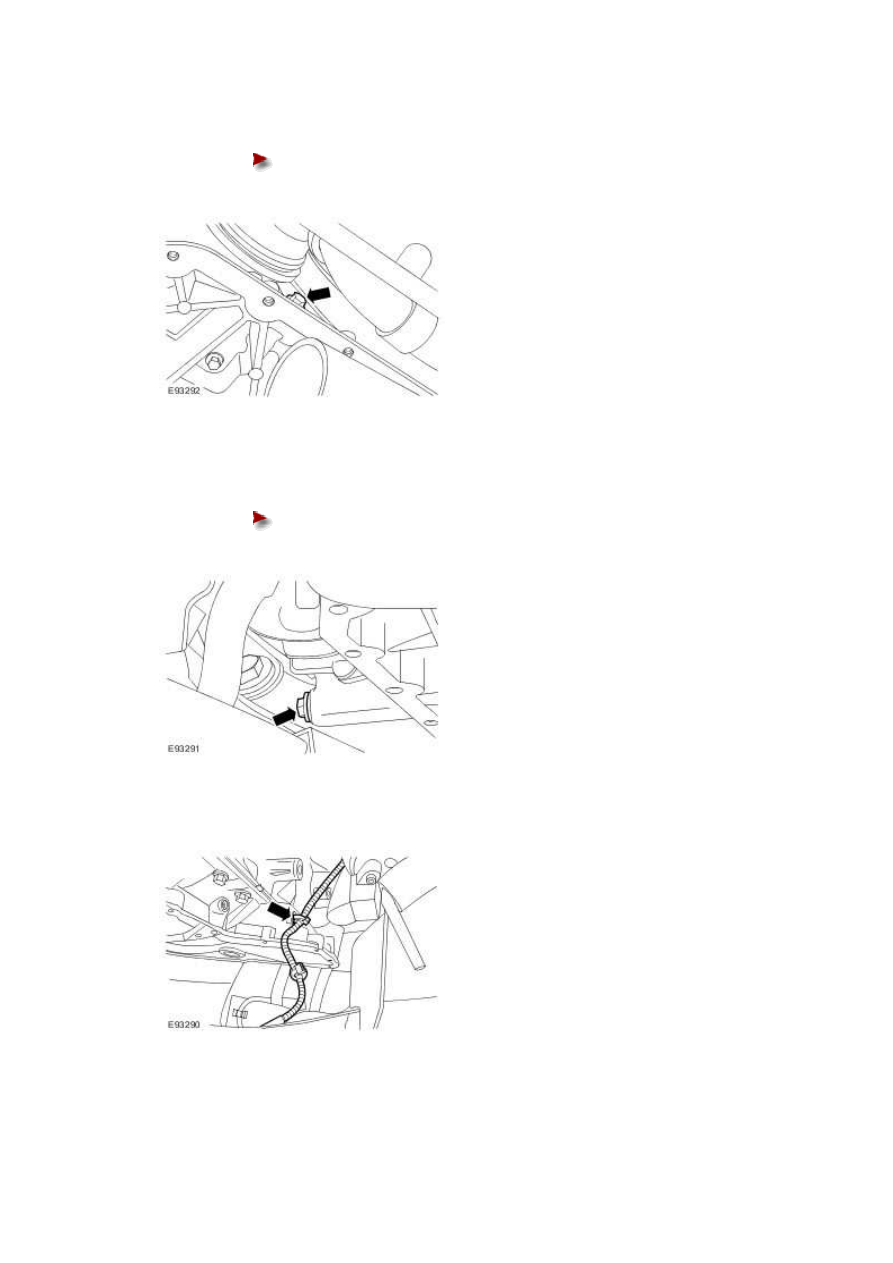

4 . Install the charge air cooler pipe retaining bolt.





Tighten to 10 Nm (7 lb.ft).











5 . Install the accessory drive belt tensioner bracket retaining bolt.





Tighten to 24 Nm (18 lb.ft).











6 . Install the A/C compressor lower retaining bolt.





Tighten to 24 Nm (18 lb.ft).











7 . Attach the oil temperature sensor harness to the cylinder block.

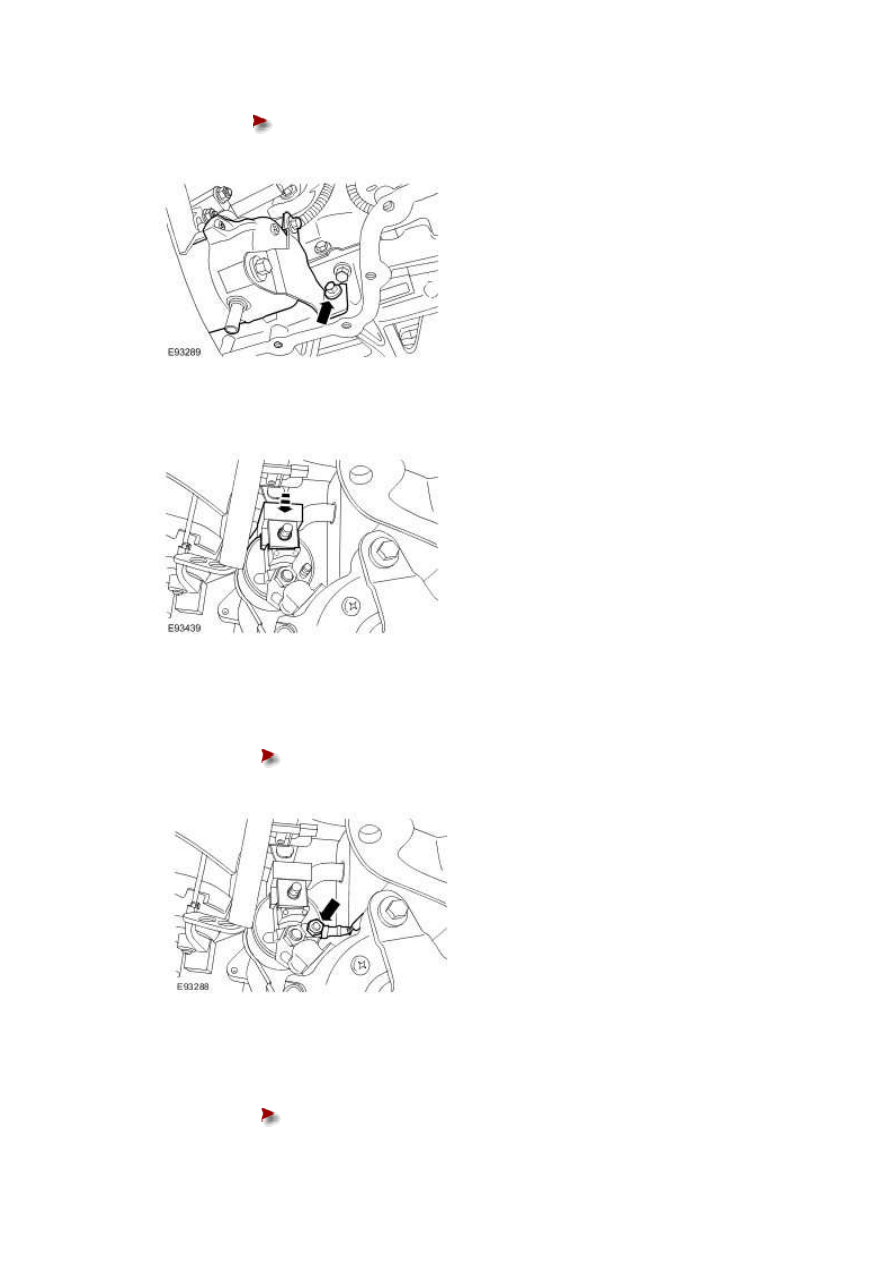

8 . Install the starter motor.

www.





Tighten to 24 Nm (18 lb.ft).











9 . Reposition the starter motor positive cable.







10 . Attach the starter motor solenoid harness.





Tighten to 7 Nm (5 lb.ft).











11 . Attach the starter motor positive cable.





Tighten to 10 Nm (7 lb.ft).

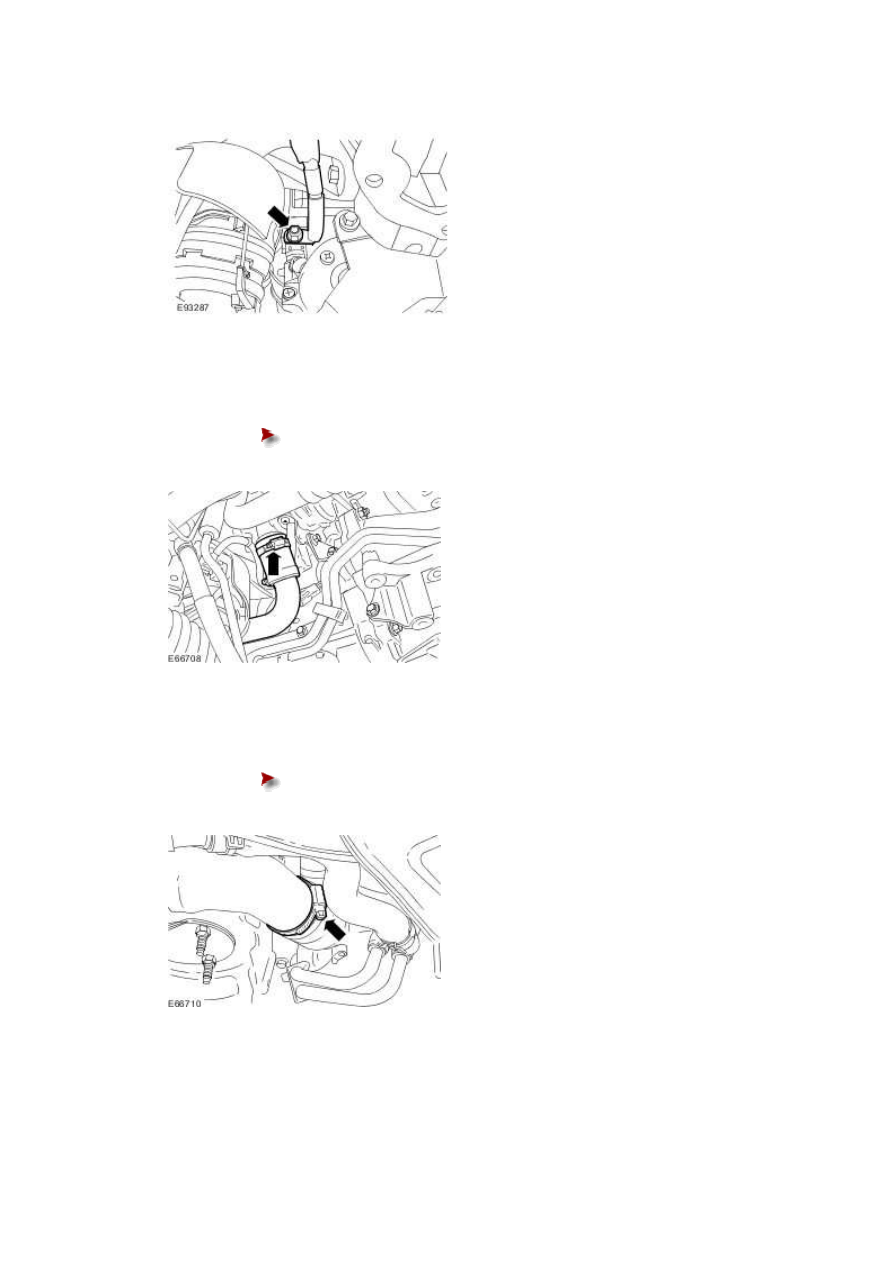

12 . Install the left-hand turbocharger outlet pipe to the turbocharger.





Tighten to 5 Nm (4 lb.ft).











13 . Connect the left-hand turbocharger outlet pipe.





Tighten to 5 Nm (4 lb.ft).











14 . Install the left-hand turbocharger outlet pipe retaining bolt.
