15 . Install the steering gear.





Tighten to 100 Nm.











16 . Install the steering gear shaft pinch bolt.





Tighten to 35 Nm.











17 . Connect the power steering control valve actuator electrical connector.







18 . Install the air deflector.

For additional information, refer to Air Deflector (76.11.41)





19 . Lower the vehicle.

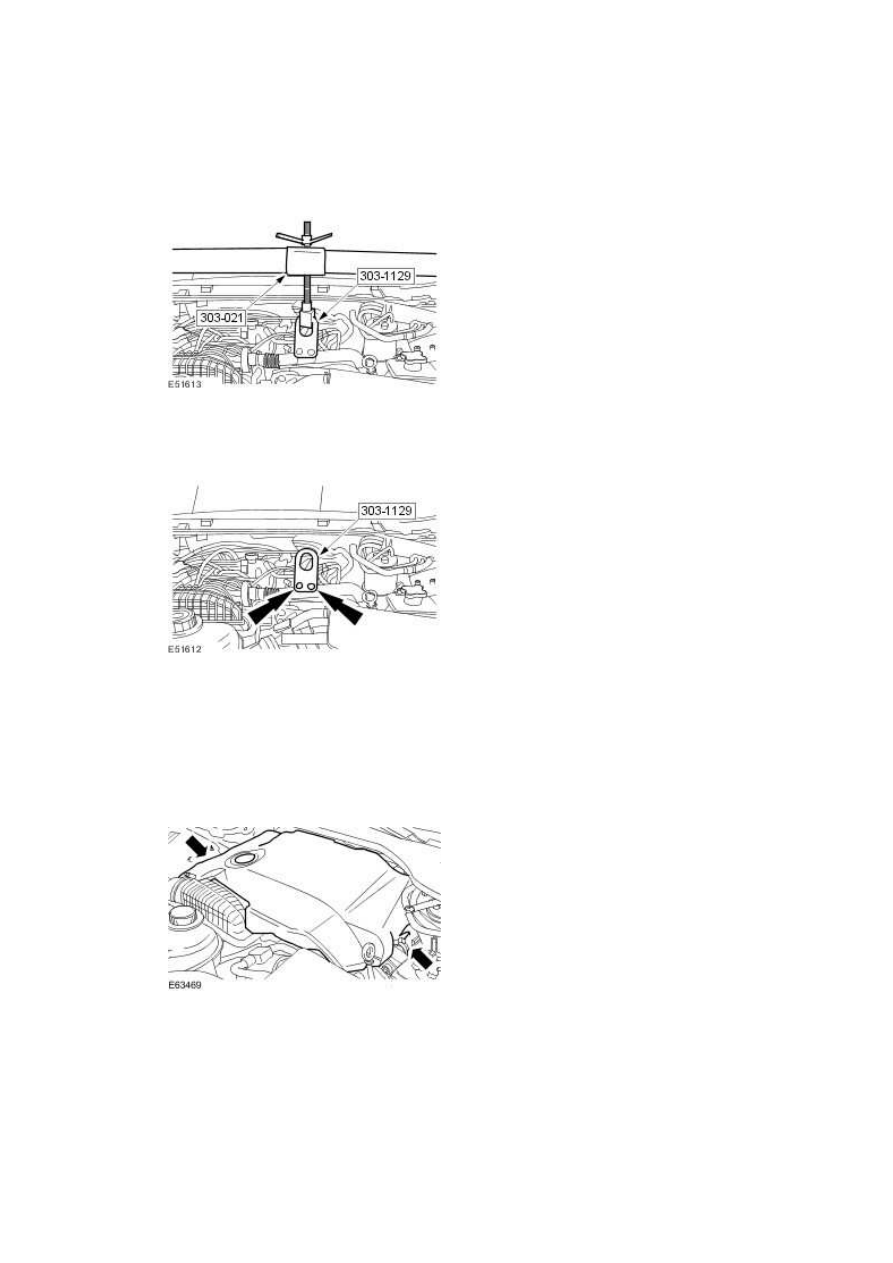

20 . Remove the engine support bracket.







21 . Remove the engine lifting bracket.







22 . Remove the engine oil filler cap.





23 . Install the engine cover.







24 . Check and top-up the engine oil.



www.

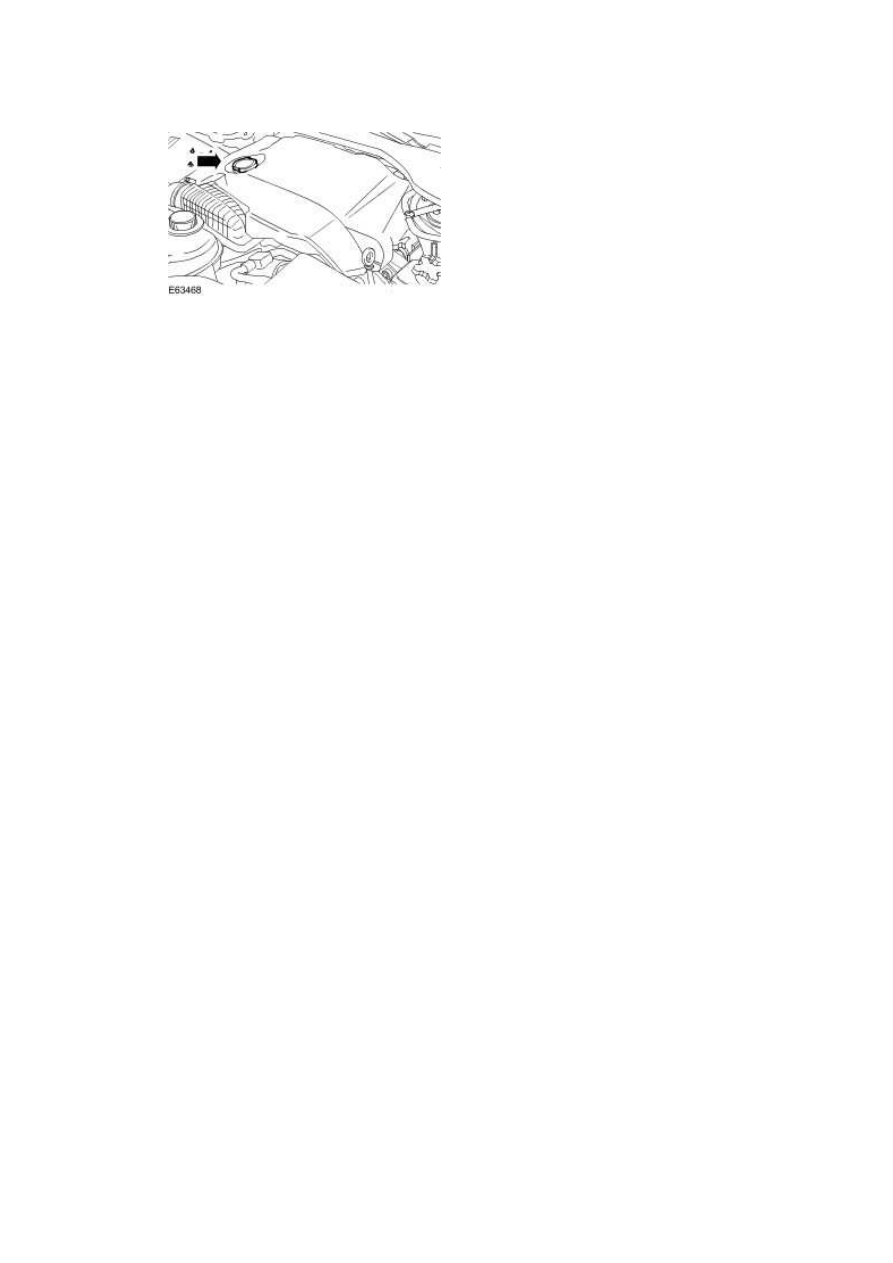

25 . Install the oil filler cap.









Oil Pan Extension (12.60.48)

Removal



1 . Remove the transmission.

For additional information, refer to Transmission - 2.7L Diesel (44.20.01)





2 . Remove the oil pan.

For additional information, refer to Oil Pan (12.60.44)

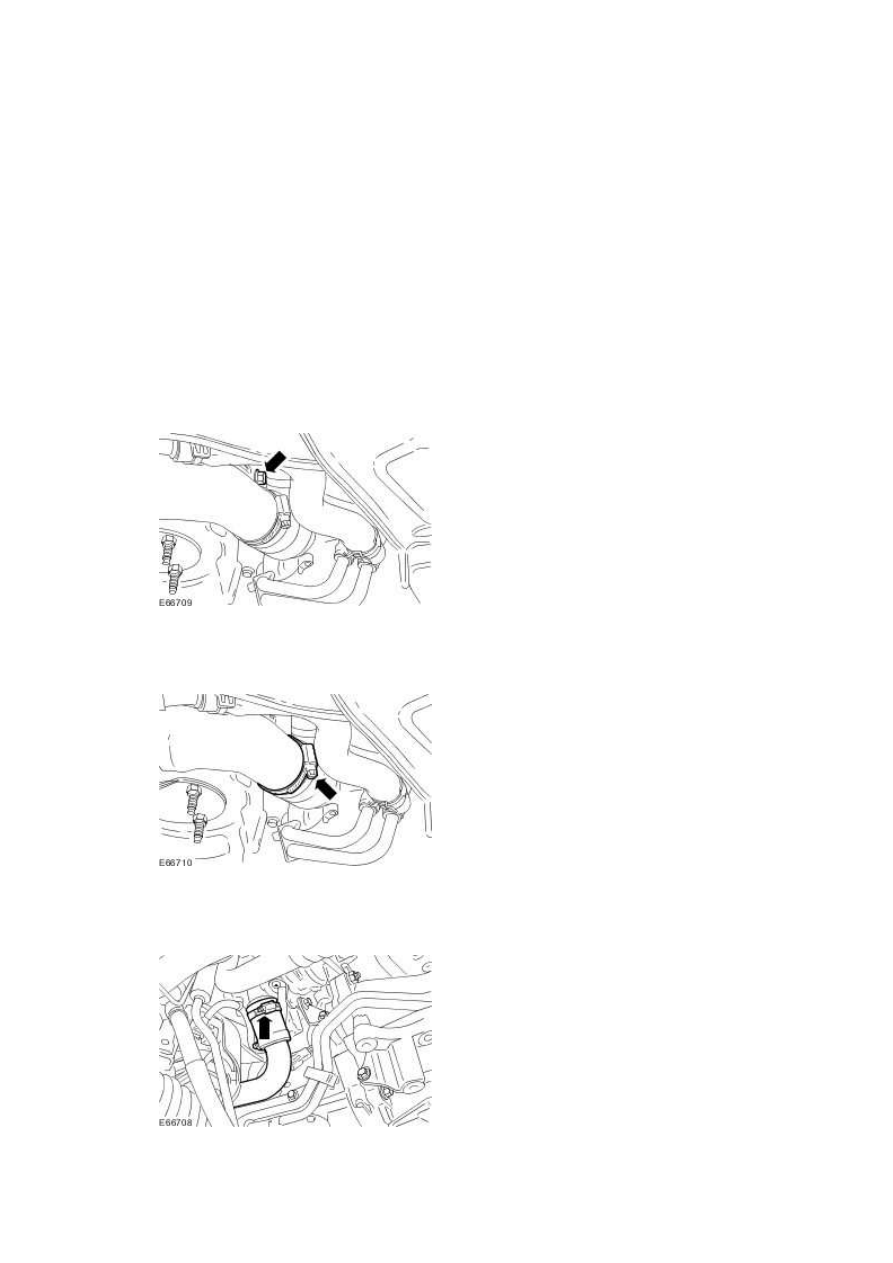

3 . Remove the left-hand turbocharger outlet pipe retaining bolt.







4 . Disconnect the left-hand turbocharger outlet pipe.







5 . Remove the left-hand turbocharger outlet pipe from the turbocharger.
