For additional information, refer to Secondary Bulkhead Center Panel





45 . Fill the power steering fluid reservoir and bleed the system.

For additional information, refer to Power Steering System Bleeding (57.15.02 )





46 . Connect the battery ground cable.

For additional information, refer to Battery Connect (86.15.15)







In vehicle repair





Camshaft Front Seal

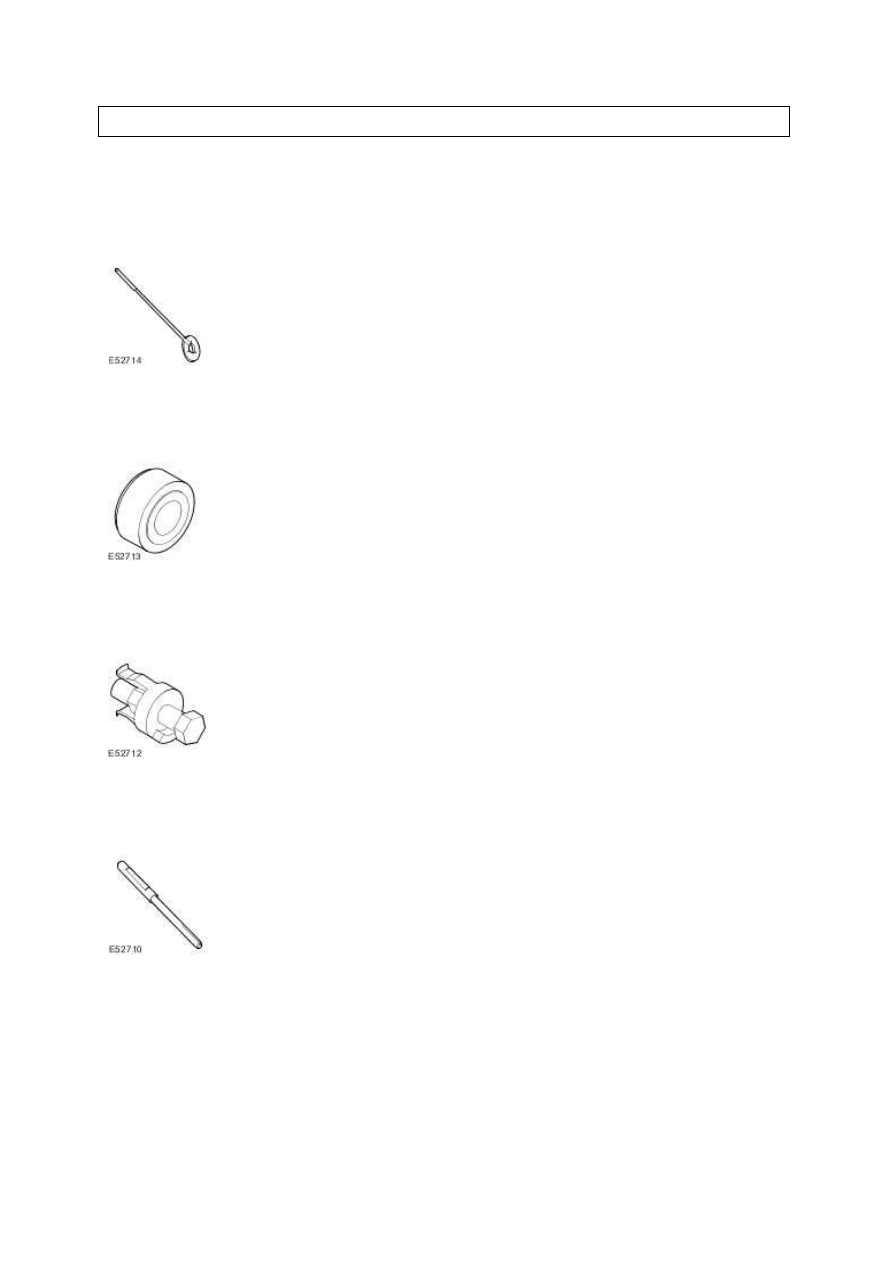

Special Service Tools





Holder - camshaft pulleys front

303-1124







Installer - camshaft oil seal

303-1119







Remover - camshaft oil seal

303-1118







Timing pin - camshaft pulleys

303-1126

Removal



1 . Remove the timing belt.

For additional information, refer to Timing Belt

www.





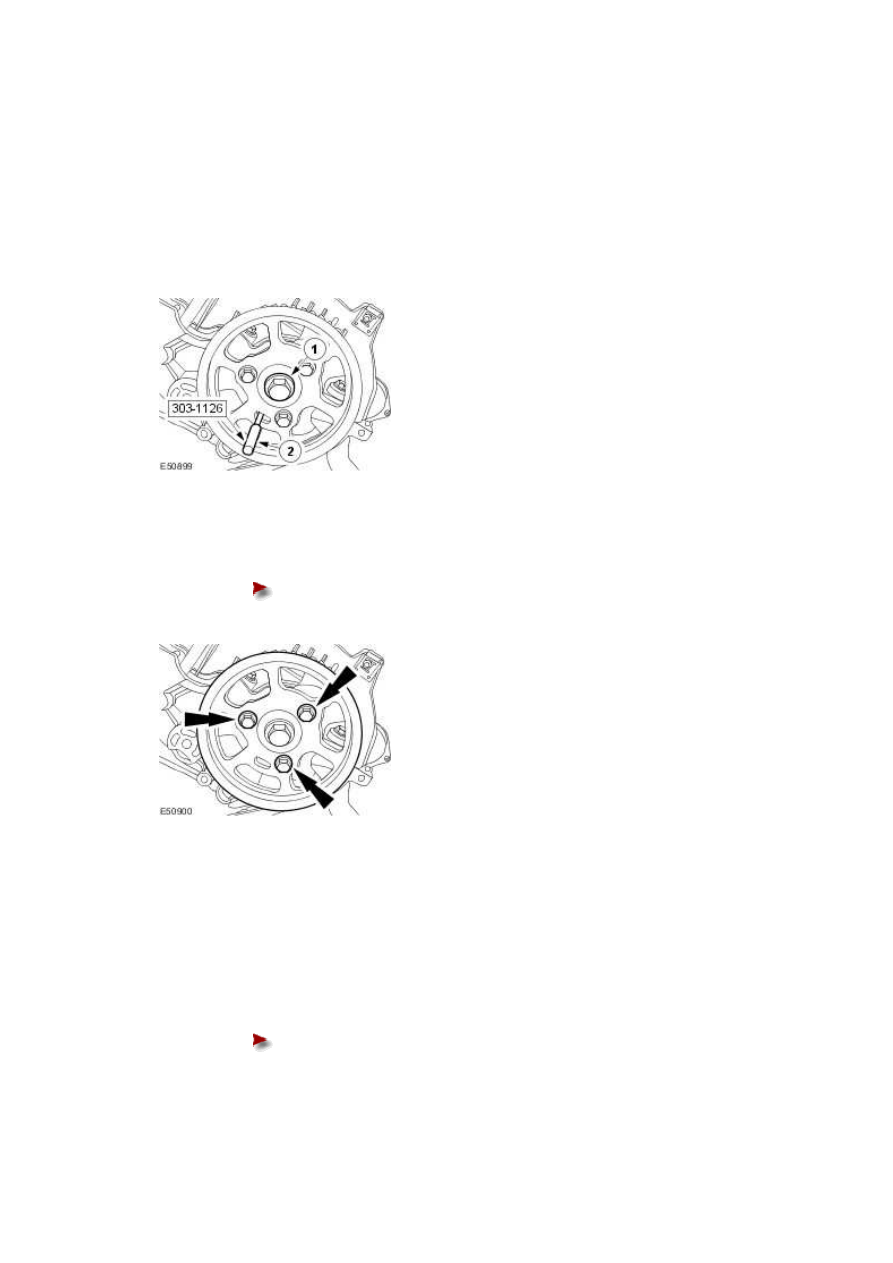

2 . Remove the special tool.



1) Retain the camshaft pulley.





2) Remove the special tool.











3 . Remove the camshaft pulley.





Remove the camshaft pulley retaining bolts.











4 . NOTE:





Discard the camshaft pulley hub retaining bolt.



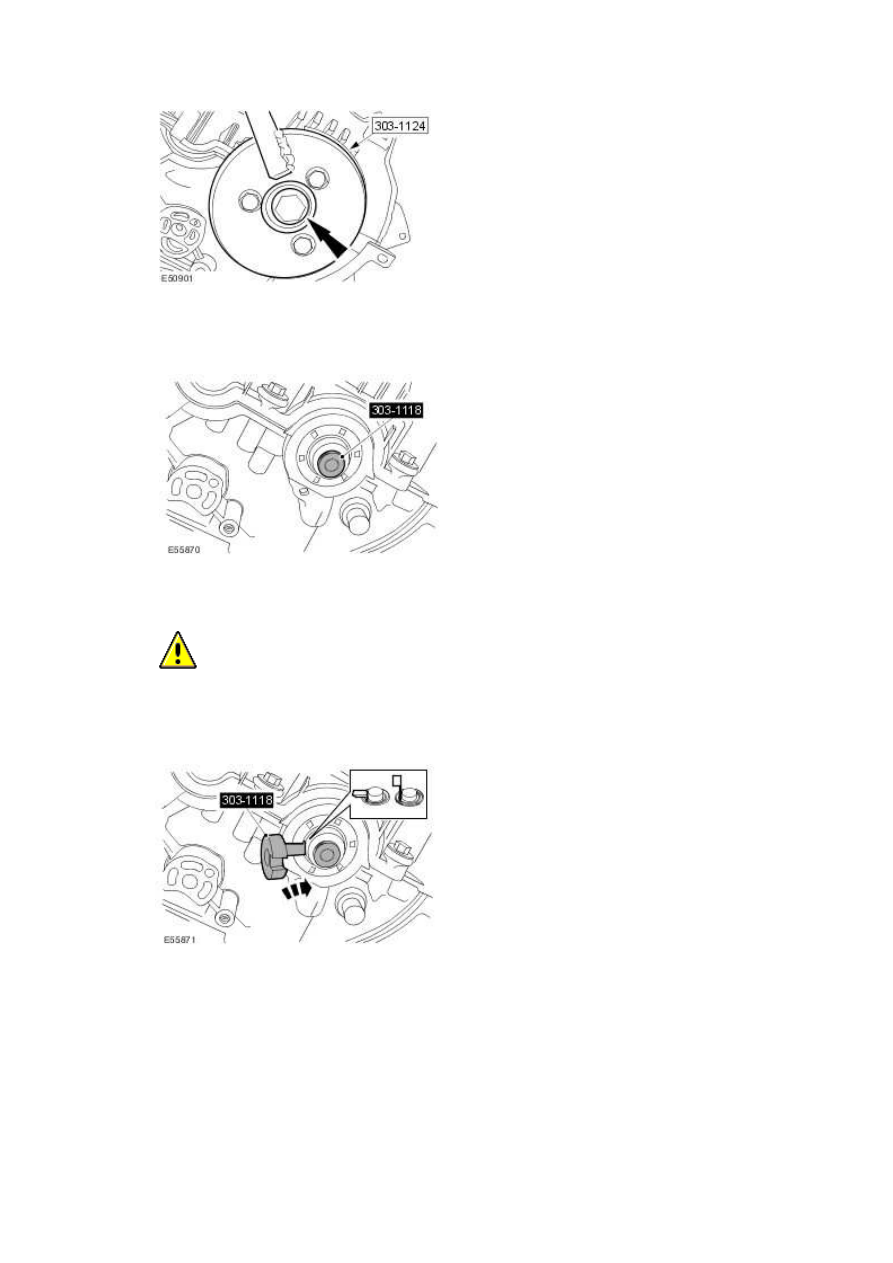

Using special tool, remove the camshaft pulley hub.





Remove the camshaft pulley hub retaining bolt.











5 . Install the special tool to the camshaft.







6

.



  CAUTION: Make sure the special tool is correctly seated behind the camshaft seal.

Failure to follow this instruction may result in damage to the special tool.





Install the special tool into the camshaft front seal.







7 . Install the special tool extracting bolt.
