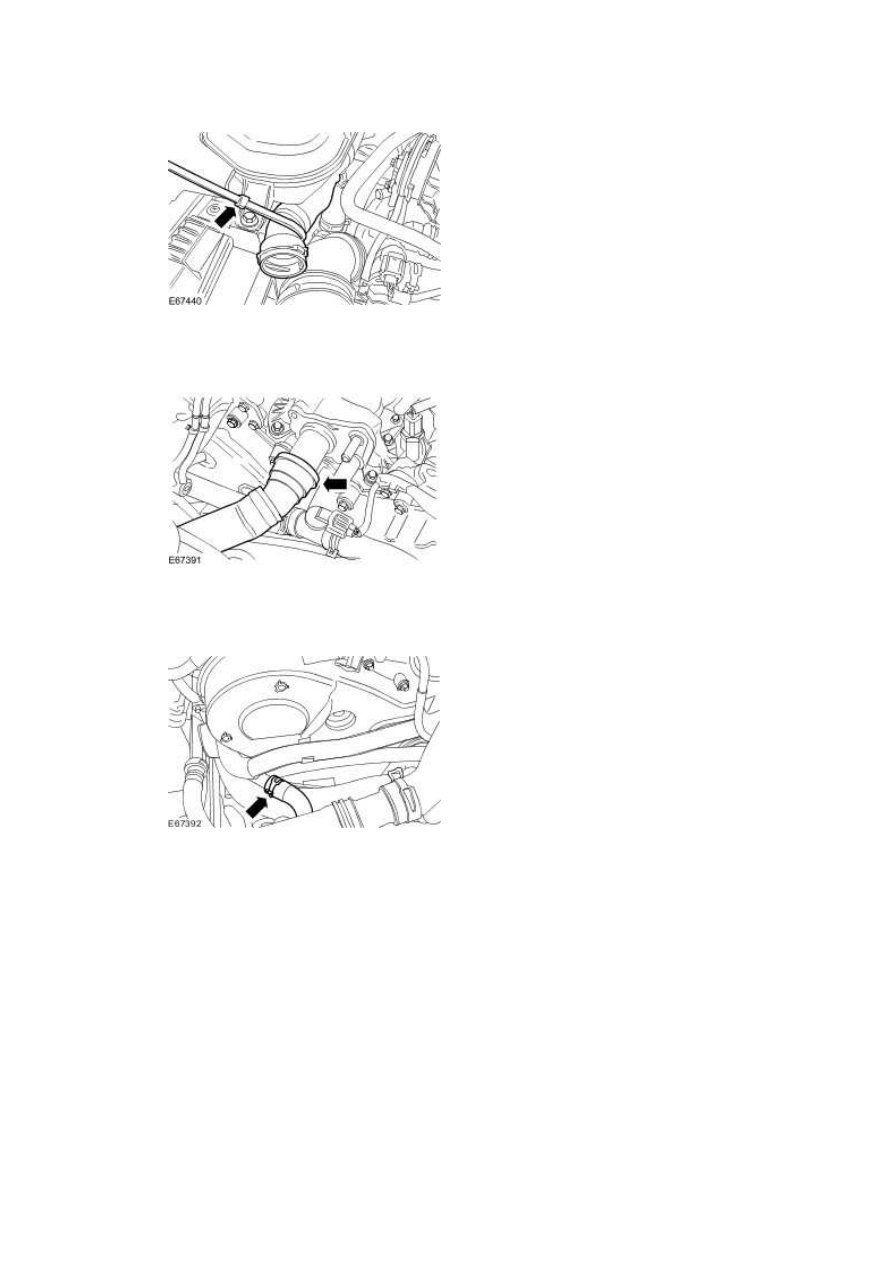

29 . Remove and discard the tie strap.







30 . Connect the radiator top hose from the cylinder head coolant outlet assembly.







31 . Connect the exhaust gas recirculation (EGR) coolant hose.







32 . NOTE:





Install a new O-ring seal.

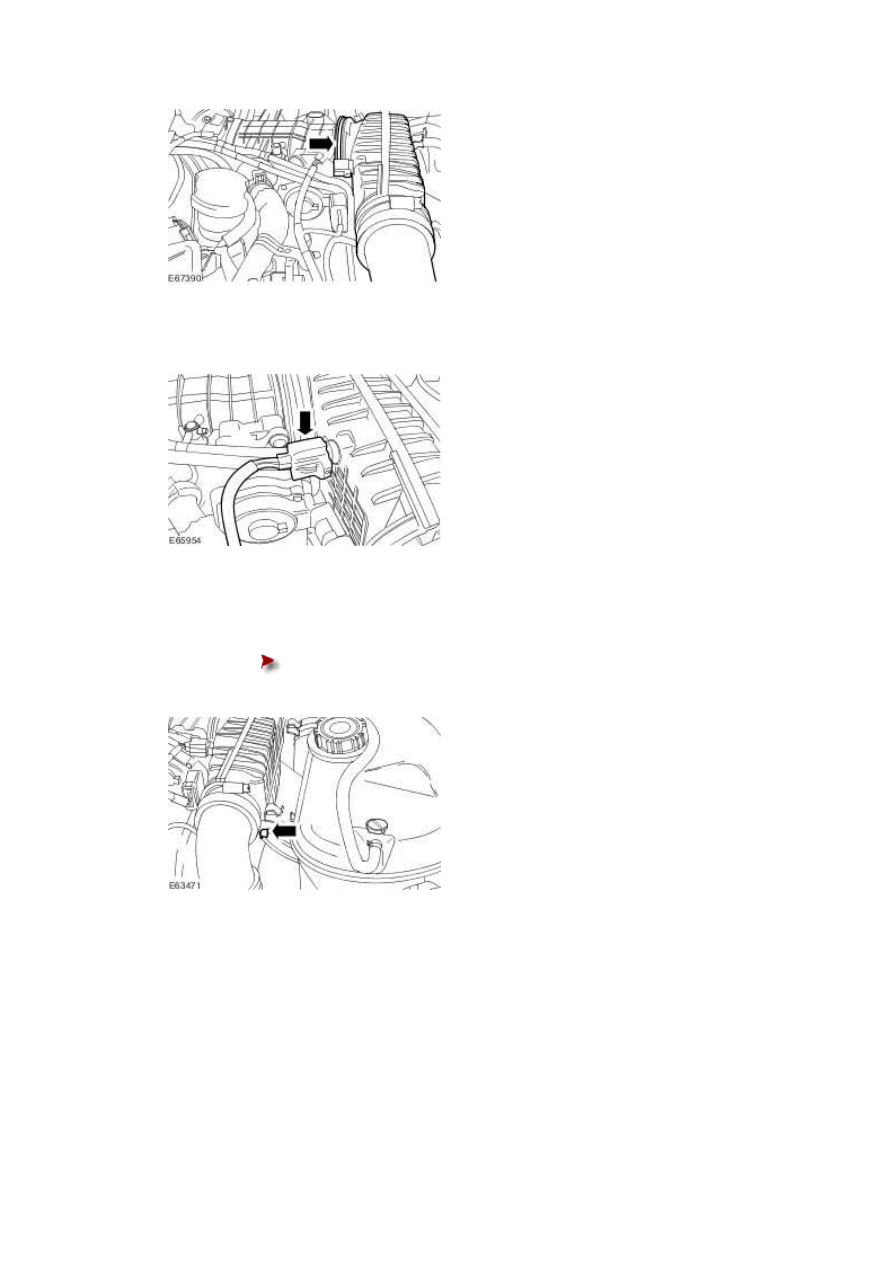

Install the intake air shutoff throttle elbow and charge air cooler outlet tube assembly.







33 . Connect the intake air temperature (IAT) sensor electrical connector.







34 . Install the intake air shutoff throttle elbow retaining bolt.





Tighten to 10 Nm.











35 . Tighten the charge air cooler outlet tube retaining clip.

www.

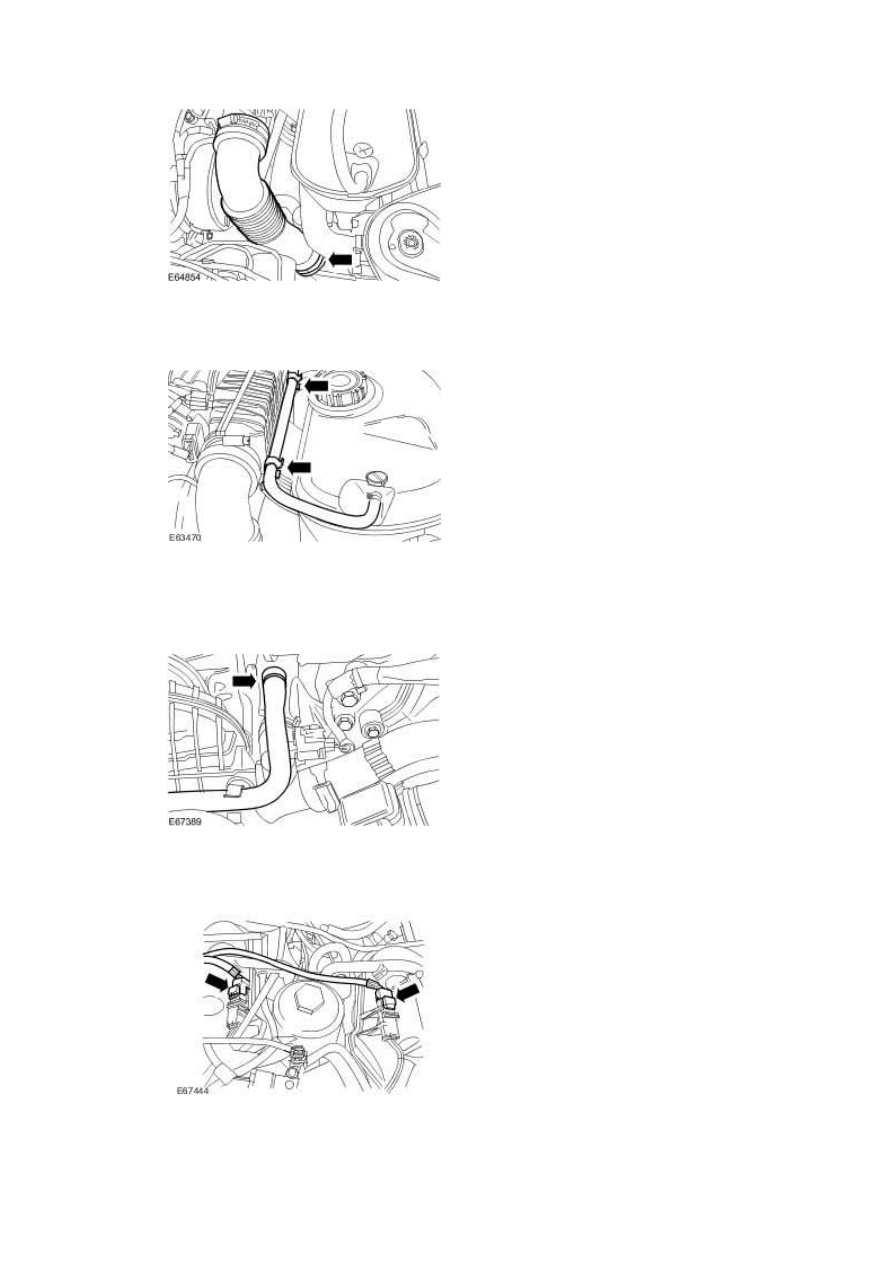

36 . Attach the coolant expansion tank coolant hose to the intake air shutoff throttle elbow.







37

.



Connect the coolant expansion tank coolant hose from the cylinder head coolant outlet

assembly.

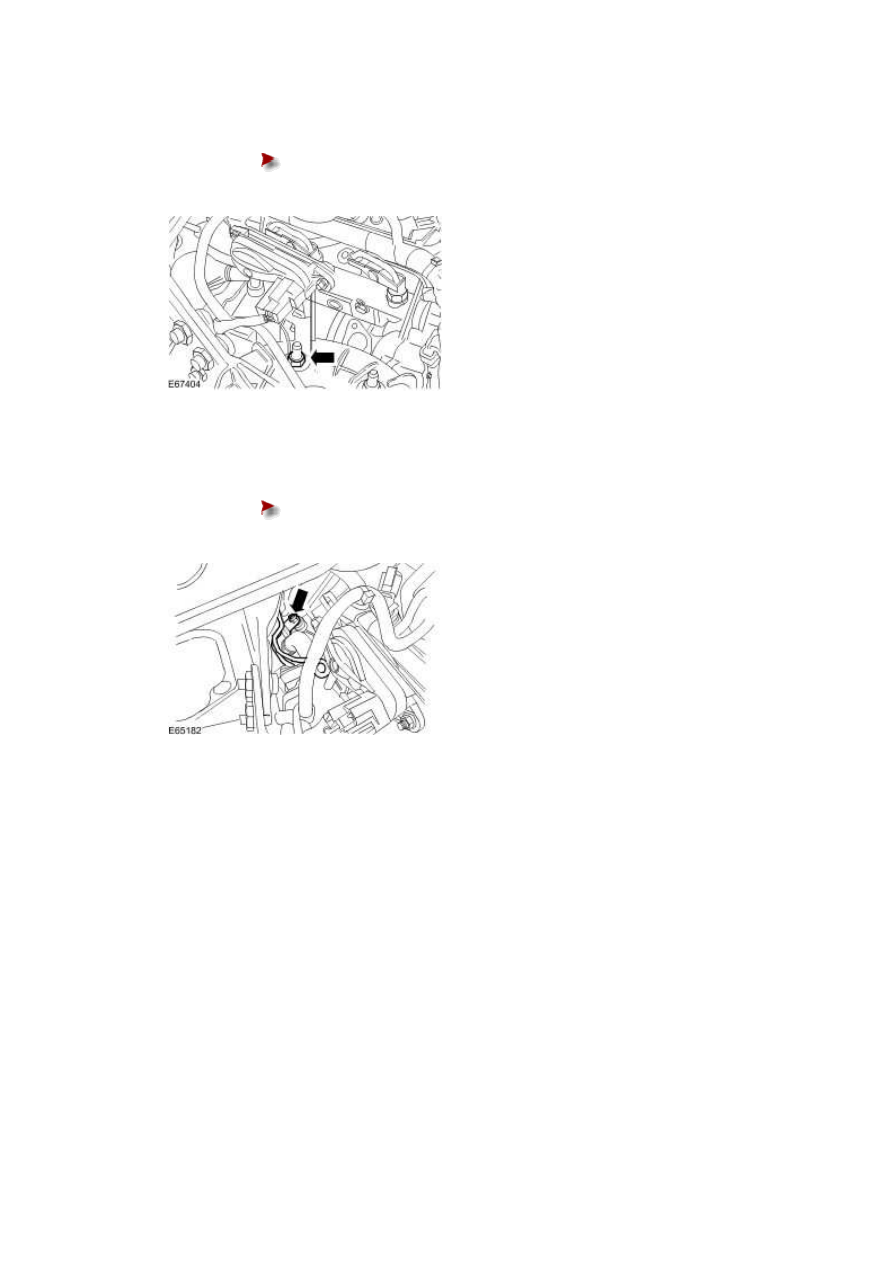

38 . Connect the glow plug harness electrical connectors.







39 . Attach the diesel particulate filter differential pressure sensor securing bracket.





Tighten to 25 Nm.











40 . Attach the diesel particulate filter high and low-pressure pipes.





Tighten to 10 Nm.











41 . Raise the vehicle.





42 . Install the automatic transmission.

For additional information, refer to Transmission - 2.7L Diesel (44.20.01)





43 . Install the air cleaner.

For additional information, refer to Air Cleaner (19.10.05)





44 . Install the secondary bulkhead center panel.
