Jaguar XJ (X350). Manual - part 511







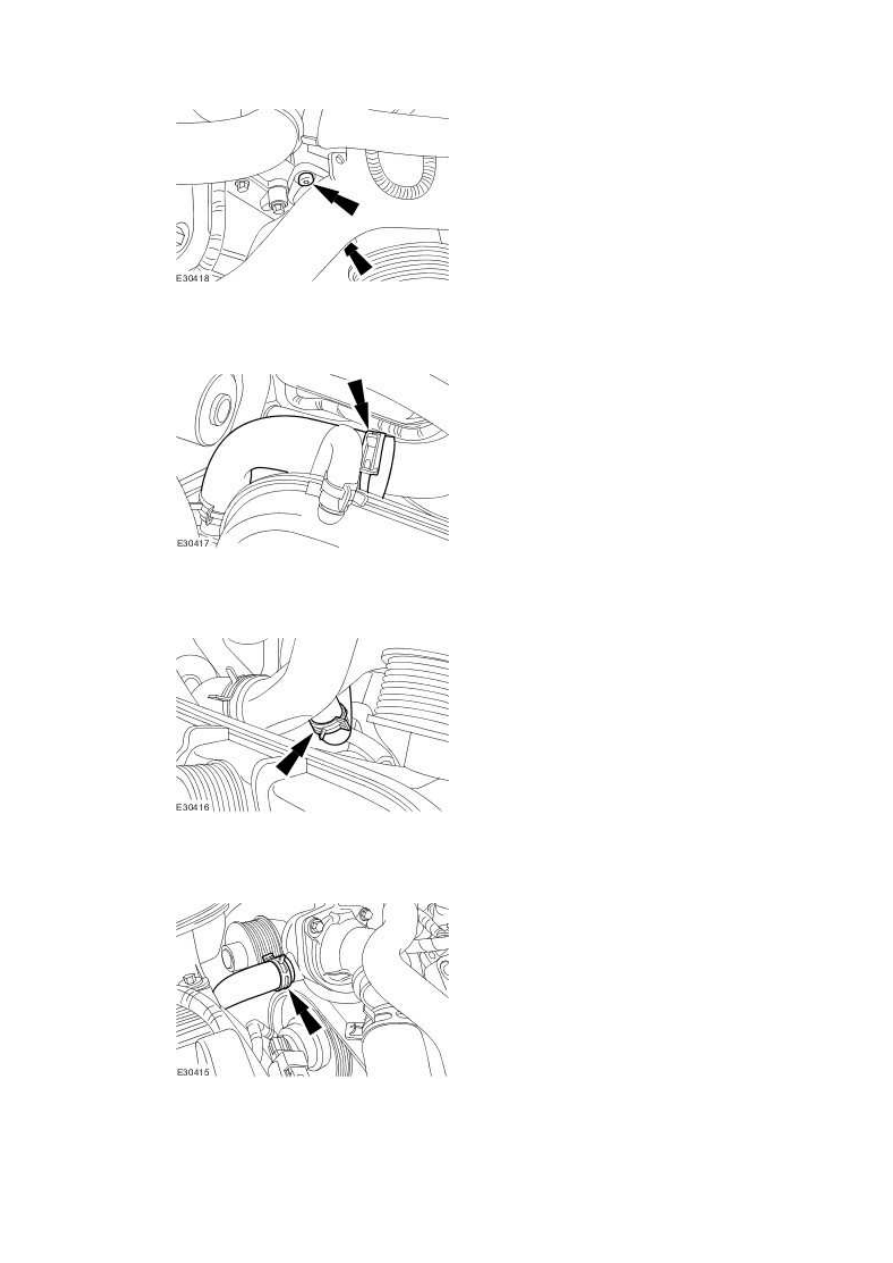

158 . Connect the hose.







159 . Connect the hose.







160 . Connect the hose.







161 . Connect the hose.







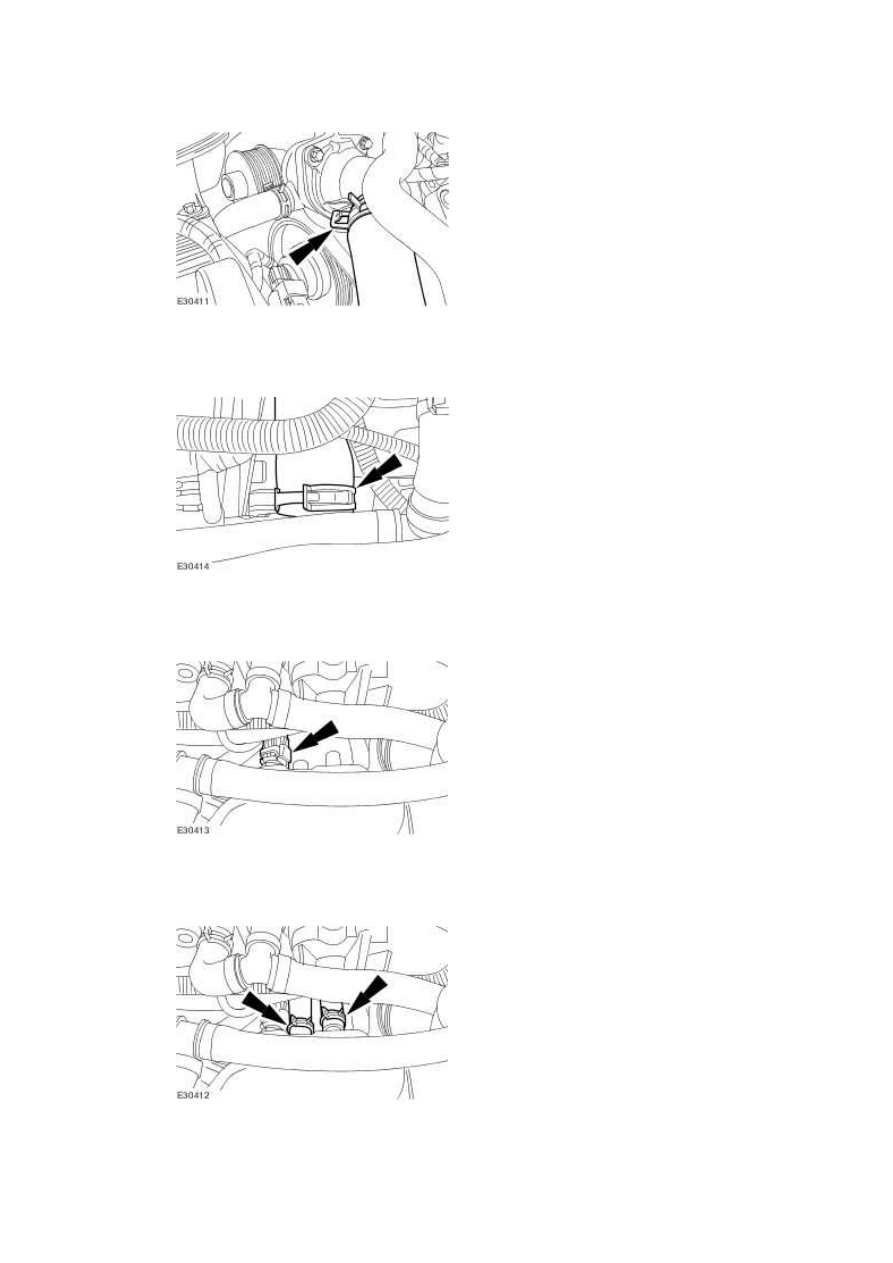

162 . Reposition the thermostat housing hose retaining clip.







163 . Connect the coolant temperature sensor electrical connector.







164 . Connect the thermostat housing hoses





www.



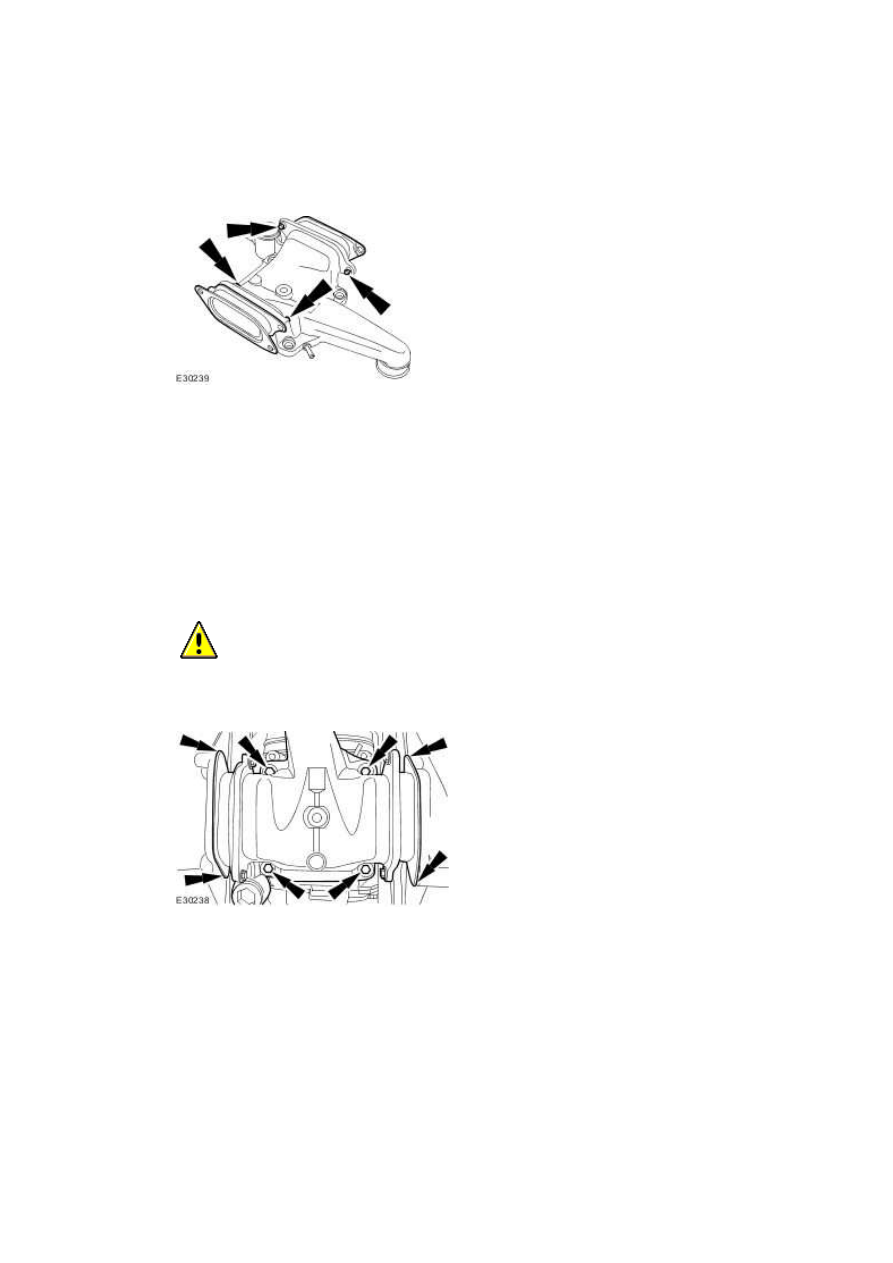

165 . Install new supercharger outlet pipe to charge air coolers ducts.





•

  Tighten to 8 Nm.









166 . Install a new supercharger outlet pipe gasket.





167 . Install new seals to the supercharger outlet pipe retaining bolts





168 .

  CAUTION: Make sure no foreign matter enters the supercharger.



Install the supercharger outlet pipe







169 . NOTE:





Un-cap the coolant ports.

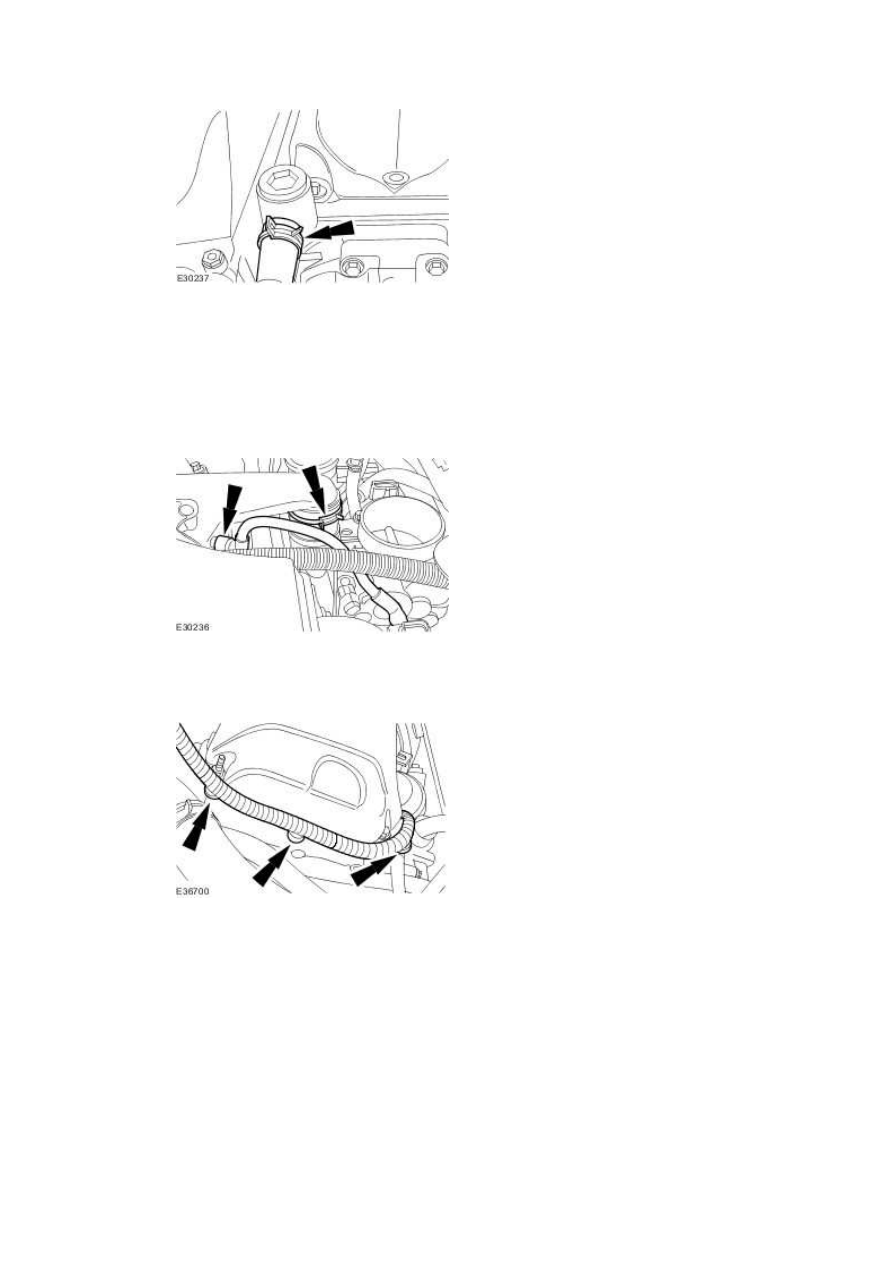

Attach the supercharger outlet pipe coolant hose.







170 . Attach the hoses.





•

  Reposition the hose retaining clip.









171 . Attach the engine wiring harness.







172 . Connect the coolant temperature sensor electrical connector.
