Jaguar XJ (X350). Manual - part 510







145

.



  CAUTION: Do not attempt to clean the throttle body. The bore and the throttle

plate has a special coating applied during manufacture which should not be removed.

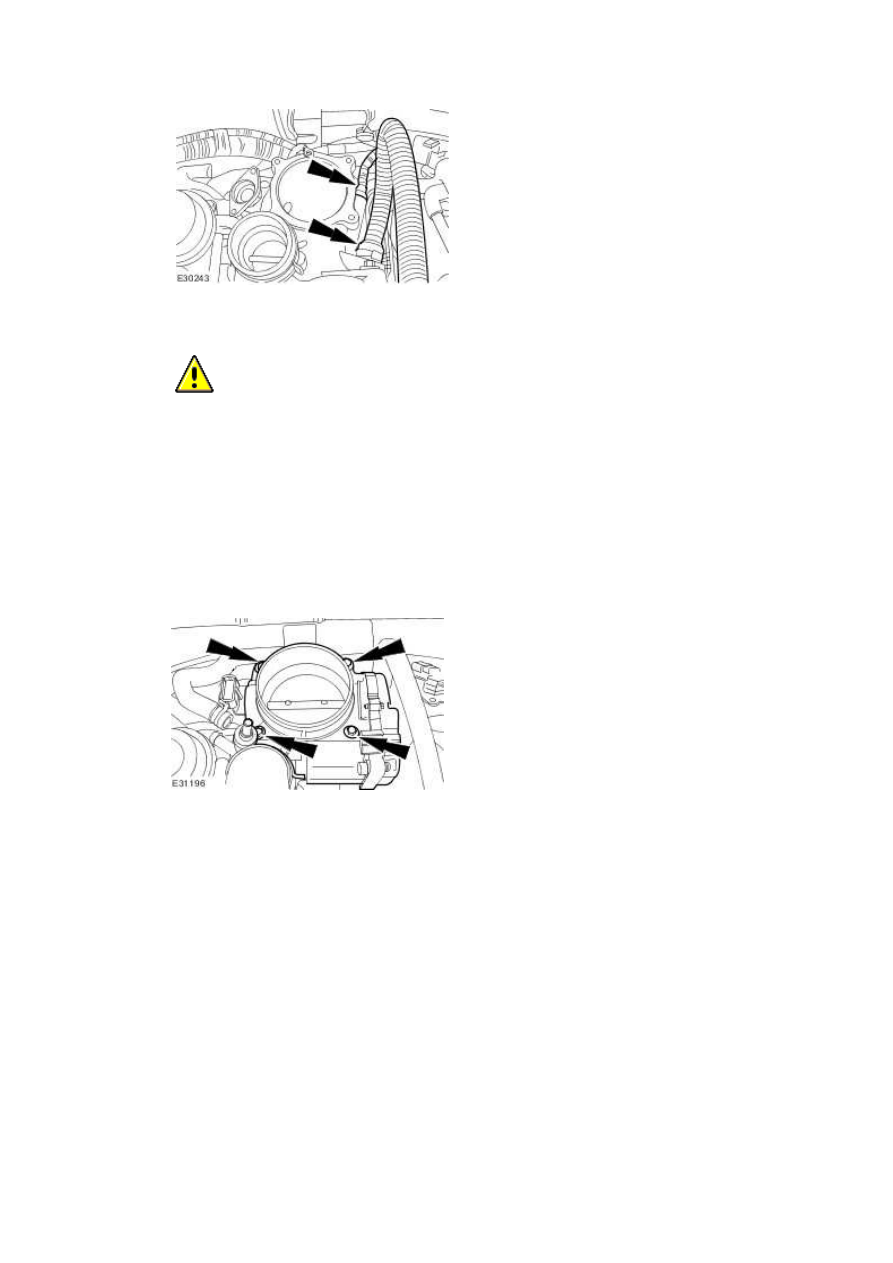

Install the throttle body.





•

  Install a new throttle body gasket.





•

  Tighten to 10 Nm.









146 . NOTE:





Un-cap the coolant hose.



Attach the coolant hose to the throttle body.

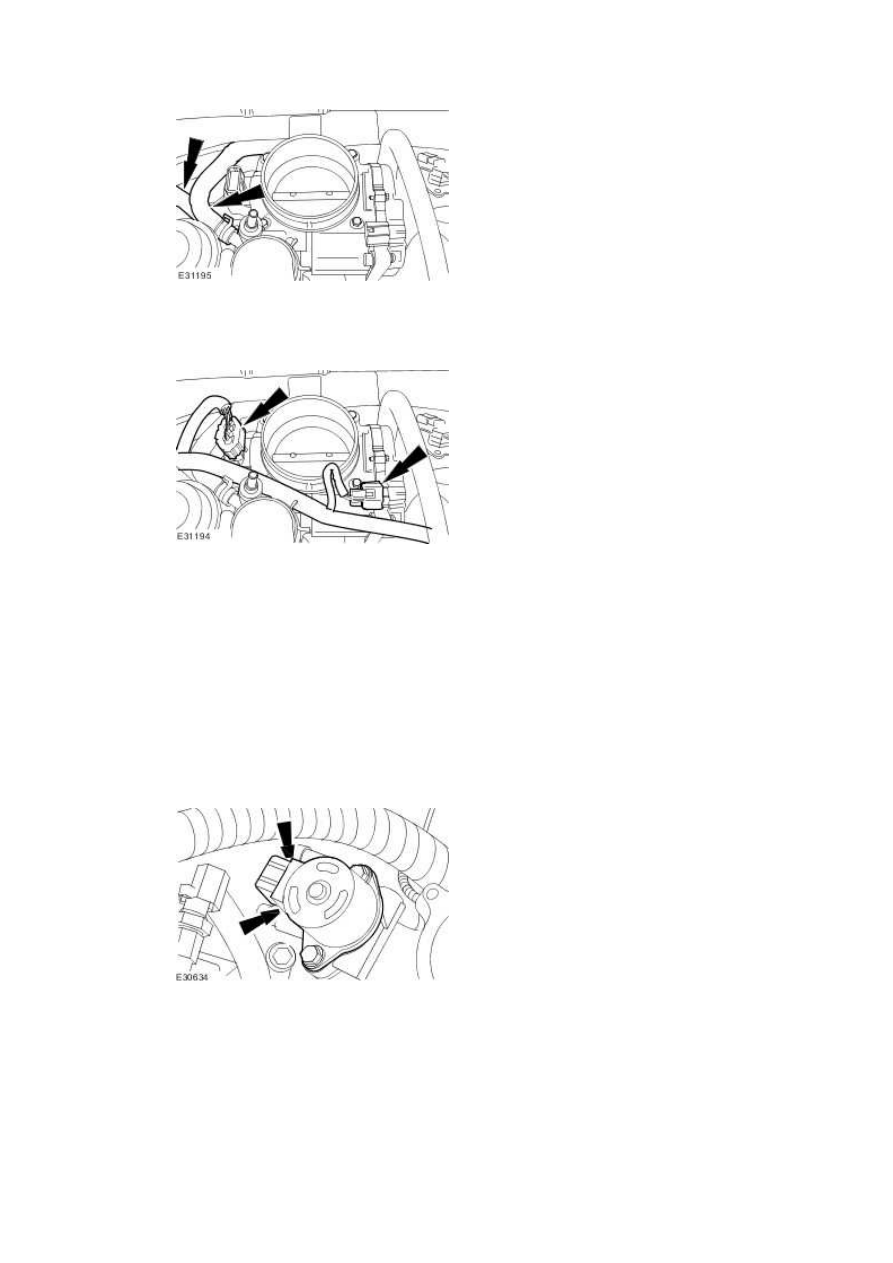

147 . Connect the electrical connectors.







148 . Install the EGR valve and the exhaust manifold to EGR valve tube.





•

  Install a new exhaust manifold to EGR valve tube gasket.





•

  Install a new EGR valve to air intake elbow gasket.





•

  Tighten to 10 Nm.









149 . Tighten to 21 Nm.

www.







150 . NOTE:





Un-cap the exposed ports.

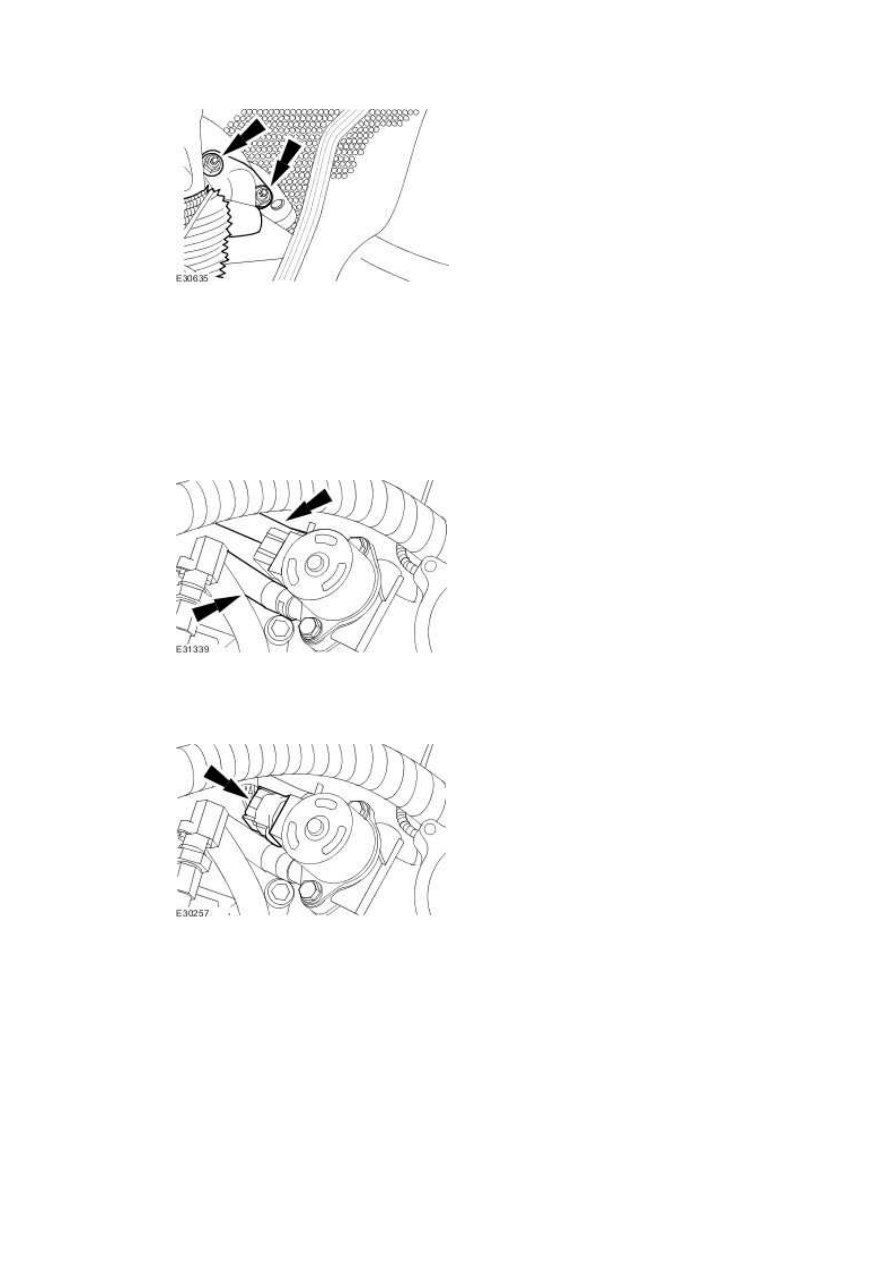

Connect the coolant hoses.







151 . Connect the exhaust gas recirculation (EGR) valve electrical connector.







152 . Connect the IAT sensor electrical connector.

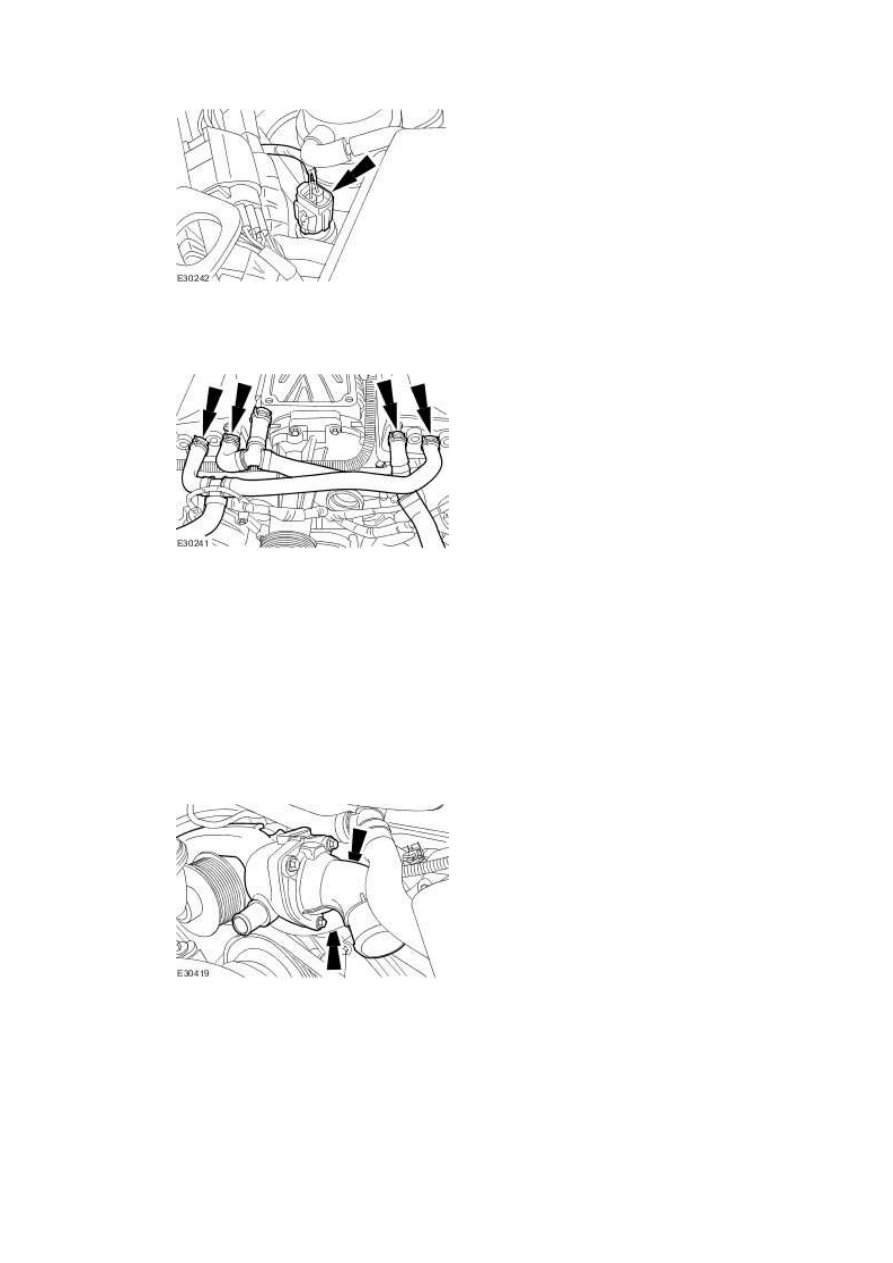

153 . Connect the charge air cooler coolant pipes.







154 . Install new O-ring seals to the thermostat housing.





155 . Install thermostat housing.





156 . Tighten to 10 Nm.







157 . Tighten to 10 Nm.
