Jaguar XJ (X350). Manual - part 477



8 . Attach the engine wiring harness.



1) Connect the VCT oil control solenoid electrical connector.





2) Attach the engine wiring harness.











9 . NOTE:





Vehicles with supercharger shown, vehicles without supercharger similar.



Attach the engine cover bracket.





Tighten to 6 Nm.











10 . Install the ignition coil-on-plug cover.







11 . Install the oil level indicator and tube.





Install a new O-ring seal.







Tighten to 6 Nm.











12

.



  CAUTION: If power steering fluid comes into contact with the paintwork, the

affected area must be immediately washed down with cold water.





Attach the power steering fluid reservoir.







13 . Install the air cleaner.

For additional information, refer to Air Cleaner (19.10.05)

www.

Valve Cover RH - VIN Range: G00442-
>G45703 (12.29.44)

Removal

All vehicles



1 . NOTE:





Left-hand shown right-hand similar.

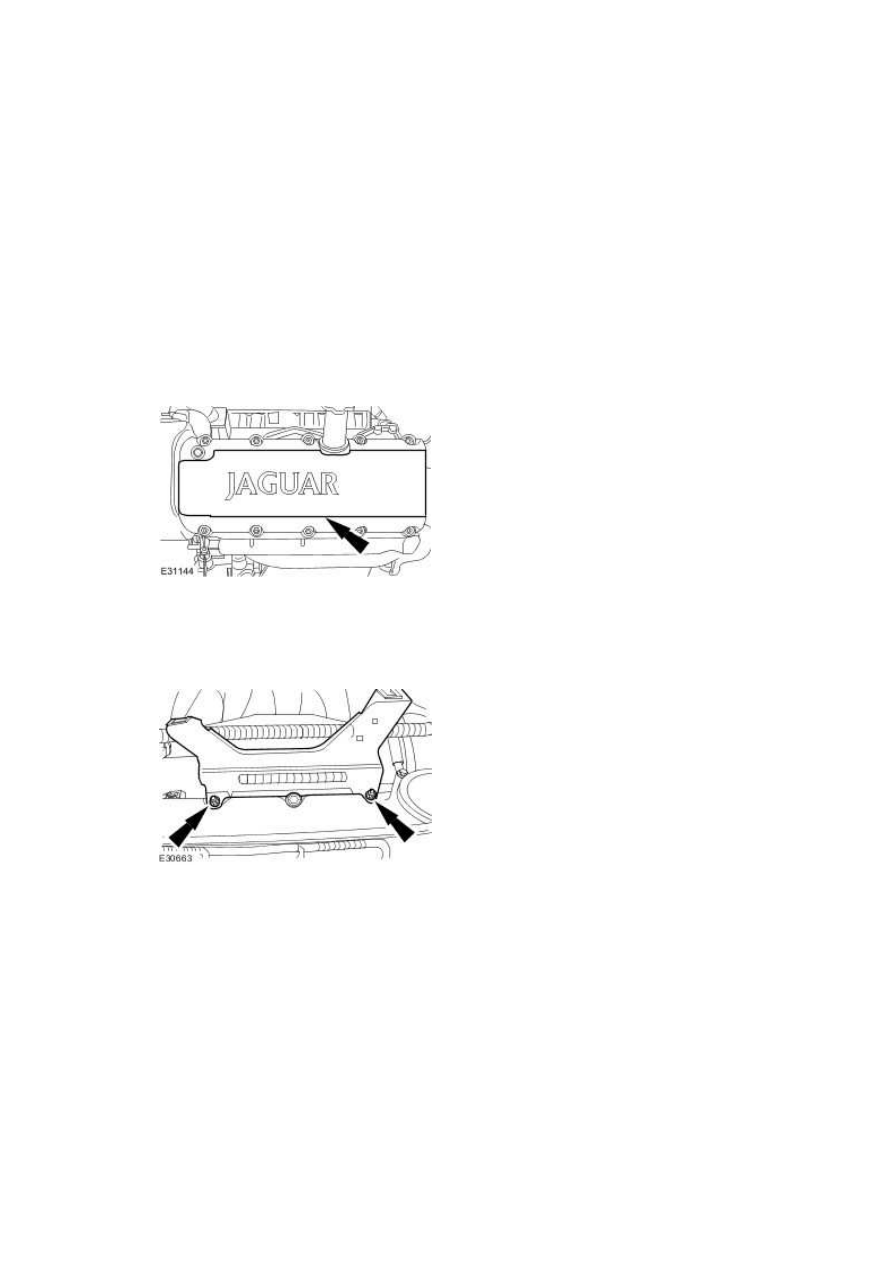

Remove the ignition coil-on-plug cover.





Vehicles without supercharger



2 . Remove the right-hand engine cover bracket.







3

.

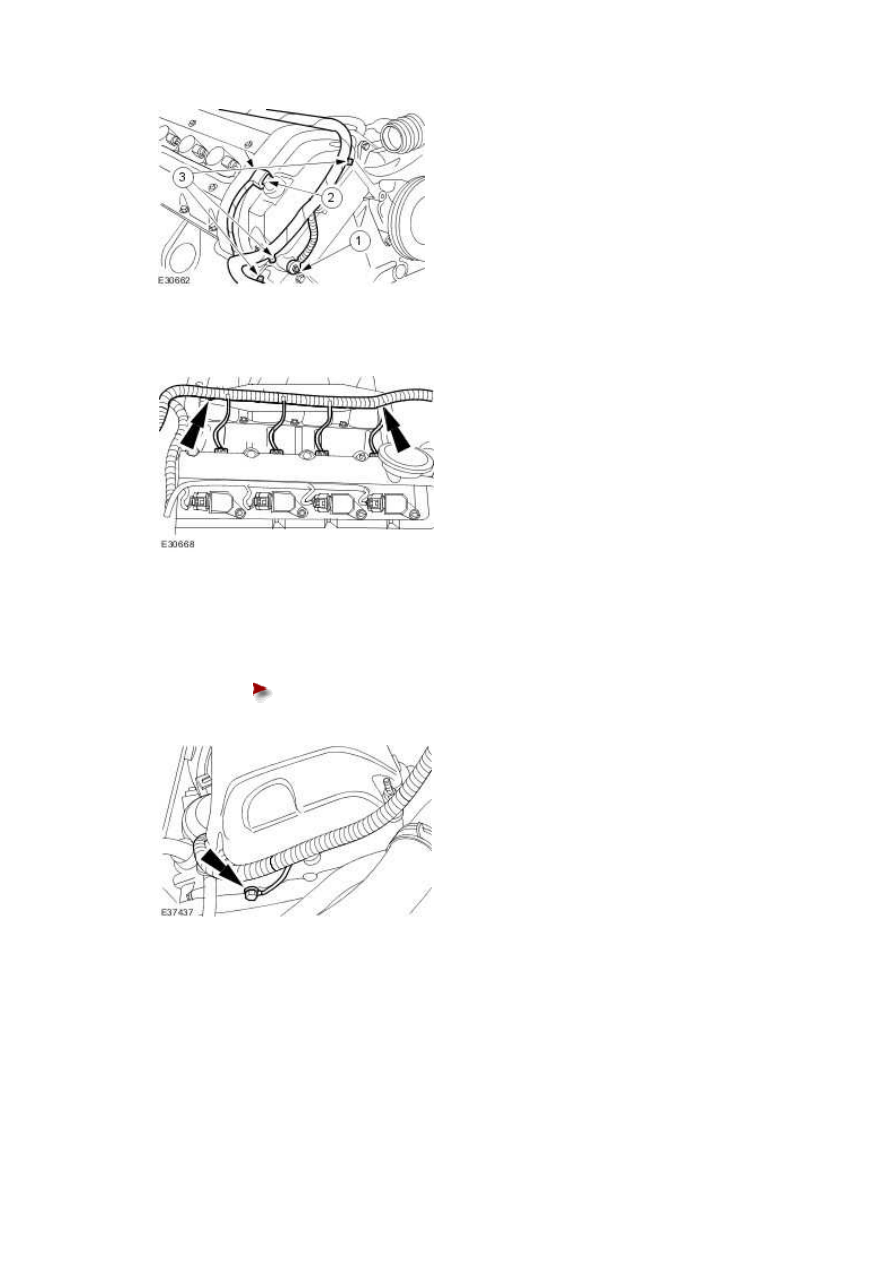

Detach the engine wiring harness.



1) Detach the ground harness.





2)

Disconnect the variable camshaft timing (VCT) oil control solenoid electrical

connector.





3) Detach the engine wiring harness.











4 . Detach the right-hand engine wiring harness.





Vehicles with supercharger



5 . Detach the engine wiring harness.





Remove the retaining bolt.











6 . Detach the engine wiring harness.

www.
