Jaguar XJ (X350). Manual - part 475

All vehicles



11 . Install the oil level indicator and tube.





Install a new O-ring seal.







Tighten to 6 Nm.











12 . Install the ignition coil-on-plug cover.







13

.



  CAUTION: If power steering fluid comes into contact with the paintwork, the

affected area must be immediately washed down with cold water.





Attach the power steering fluid reservoir.





14 . Install the air cleaner. <<303-12B>>

Valve Cover LH - VIN Range: G45704-
>G99999 (12.29.43)

Removal



1 . Remove the air cleaner.

For additional information, refer to Air Cleaner (19.10.05)





2

.



  CAUTION: If power steering fluid comes into contact with the paintwork, the

affected area must be immediately washed down with cold water.





Detach the power steering fluid reservoir.







3 . Remove the oil level indicator and tube.





Remove and discard the O-ring seal.











4 . Remove the ignition coil-on-plug cover.

www.







5 . NOTE:





Vehicles with supercharger shown, vehicles without supercharger similar.



Detach the engine cover bracket.







6

.



Detach the engine wiring harness.



1)

Disconnect the variable camshaft timing (VCT) oil control solenoid electrical

connector.





2) Detach the engine wiring harness.











7 . NOTE:





Right-hand shown, left-hand similar.

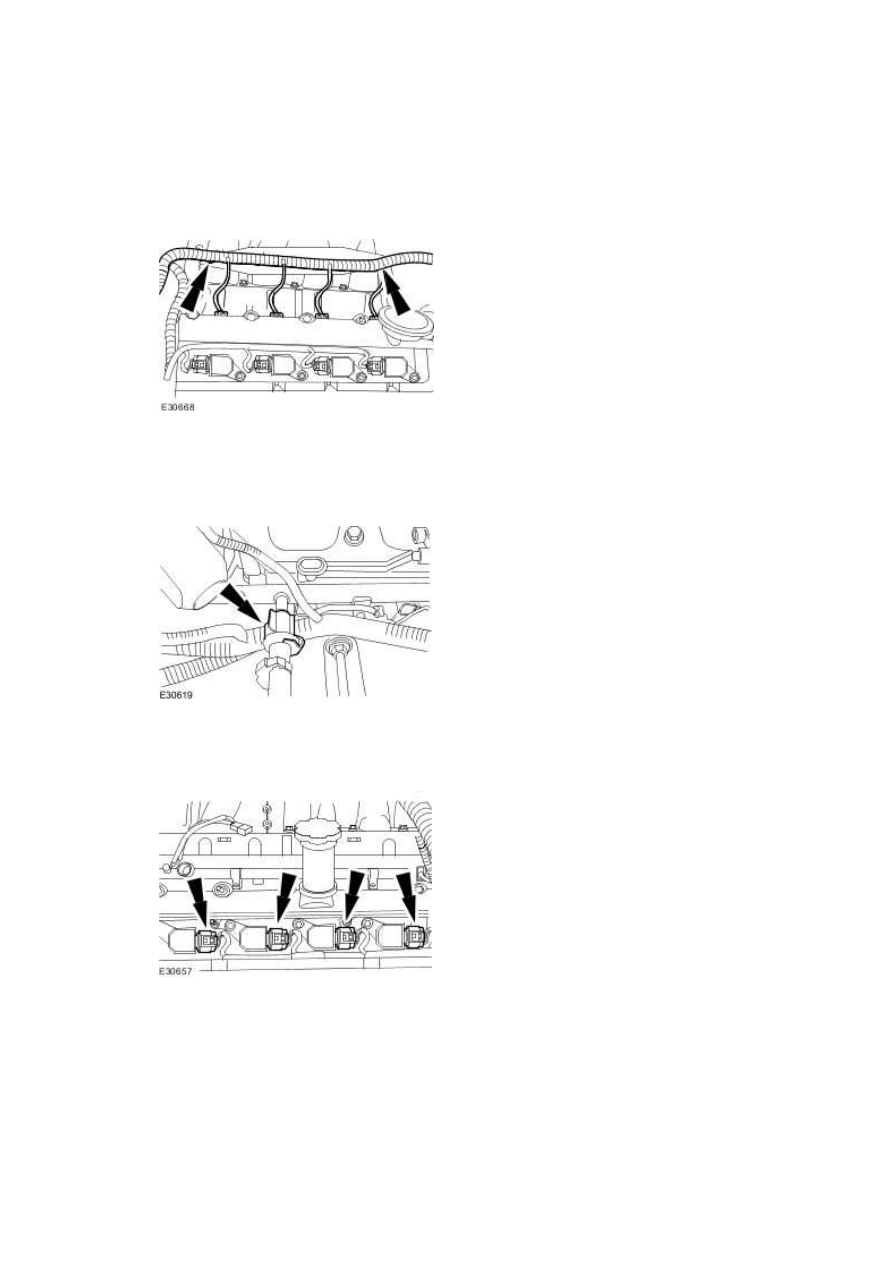

Detach the engine wiring harness.







8 . Disconnect the fuel line.

For additional information, refer to Spring Lock Couplings







9 . Disconnect the ignition coil-on-plug electrical connectors.







10 . Remove the ignition coil on-plugs.

www.
