Jaguar XJ (X350). Manual - part 423

Vehicles with supercharger



10 . Remove supercharger drive belt tensioner. <<303-05>>



All vehicles



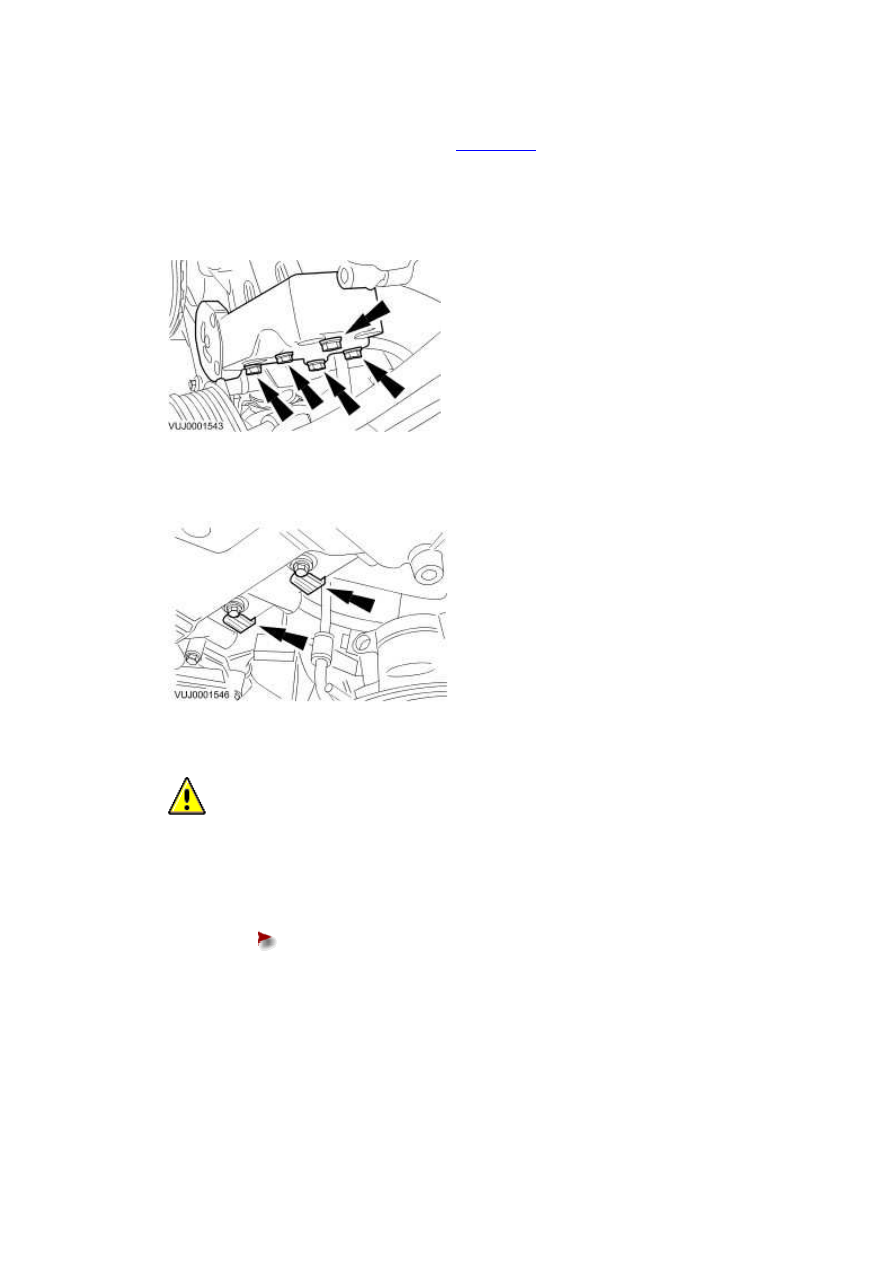

11 . Remove the power steering pump mounting bracket.







12 . Detach the engine harness.







13

.



  CAUTION: Under no circumstances should the crankshaft setting peg 303-645 be

used in the following operations to lock the crankshaft.

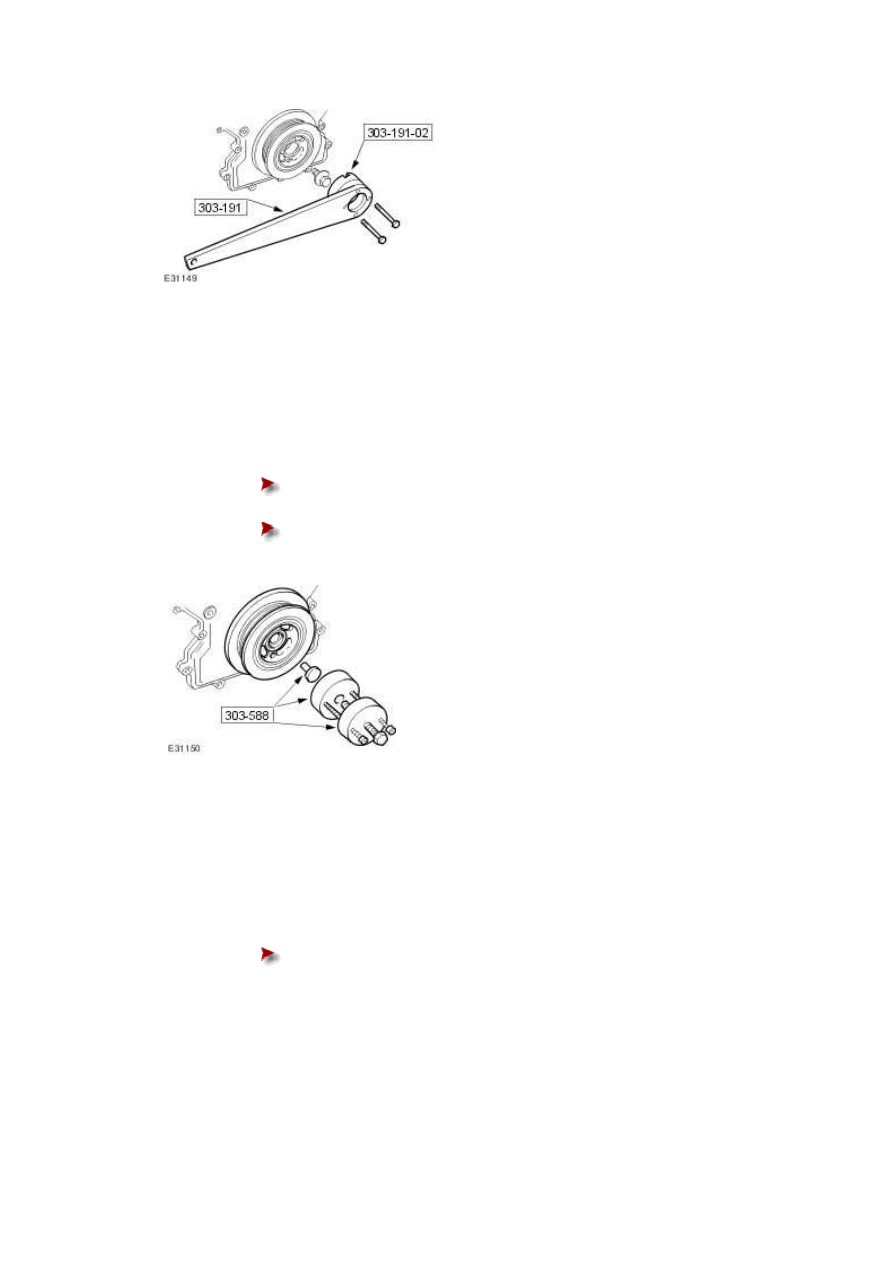

Using special tools, retain the crankshaft pulley.





Remove and discard the crankshaft pulley bolt.











14 . Remove the special tools.





15 . Using special tools, remove the crankshaft pulley.





Collect the locking ring.







Remove and discard the O-ring seal.











16 . Remove the special tools.





17 . Remove the engine front cover.





Remove and discard all the seals.





www.







Installation

All vehicles

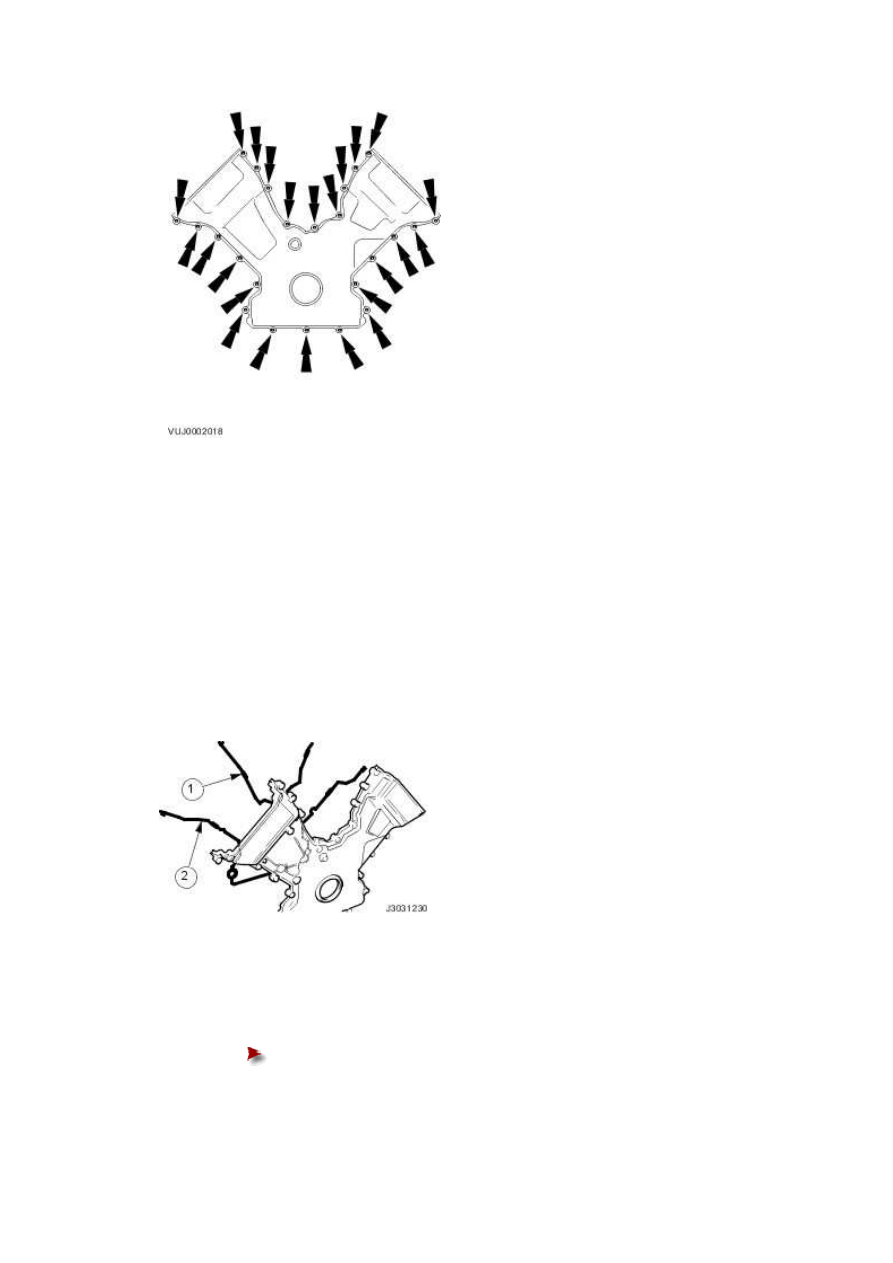

1 . Install new seals to the timing cover.



1) Install the new seal to the inner groove on the face of the timing cover.





2) Install the new seal to the outer groove on the face of the timing cover.











2

.

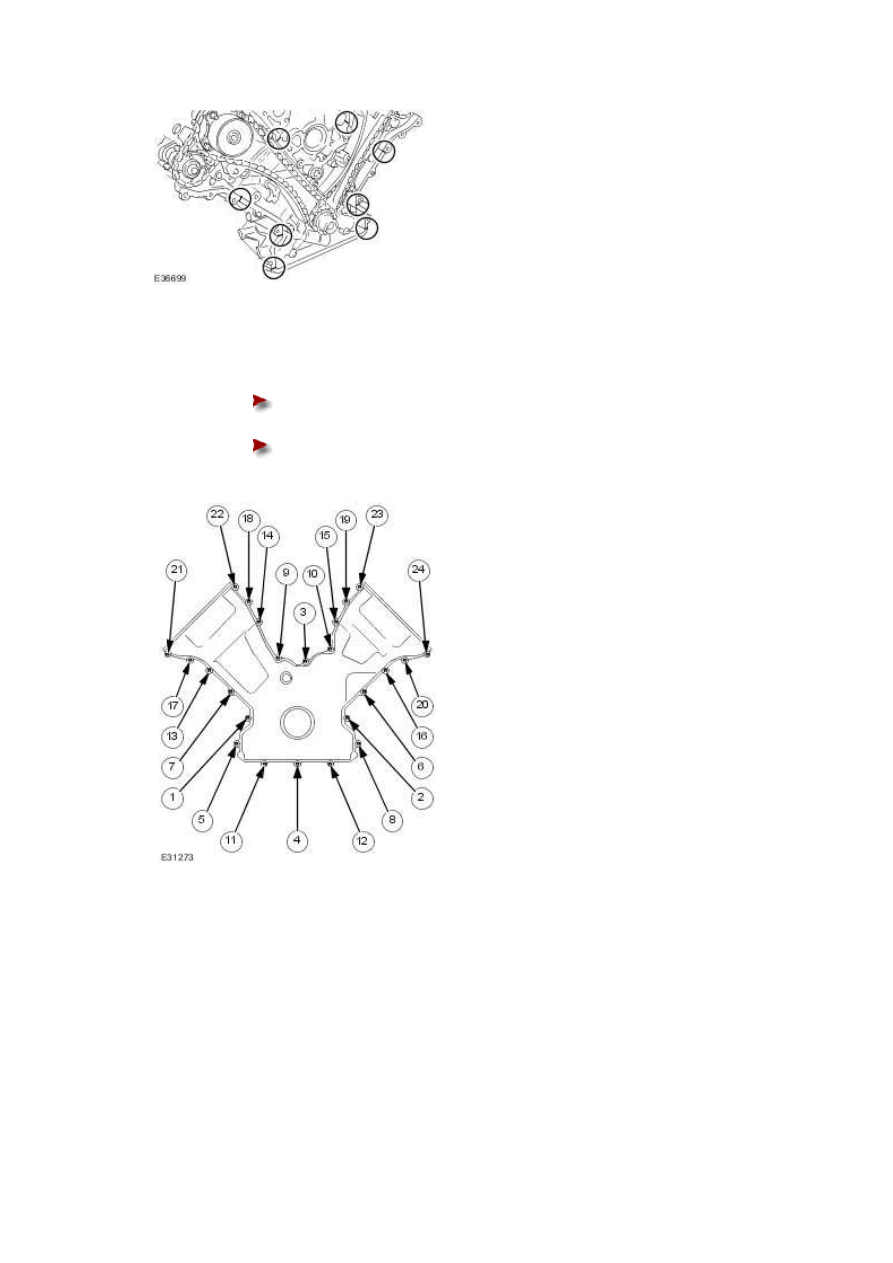

Apply sealant to the eight joints on the engine face.





Sealant beads to be 3mm diameter and 12mm long. Cut the nozzle of the

sealant tube to produce a 3 mm (0.12 in) bead. (Install and tighten the

securing bolts within twenty minutes of sealant application).











3 . Install the timing cover.





Tighten in the sequence shown.







Tighten to 13 Nm.











4 . NOTE:





Check crankshaft pulley and locking ring for damage.



Clean all crankshaft pulley mating faces.
