Jaguar XJ (X350). Manual - part 329







11 . NOTE:





Left-hand shown, right-hand similar.



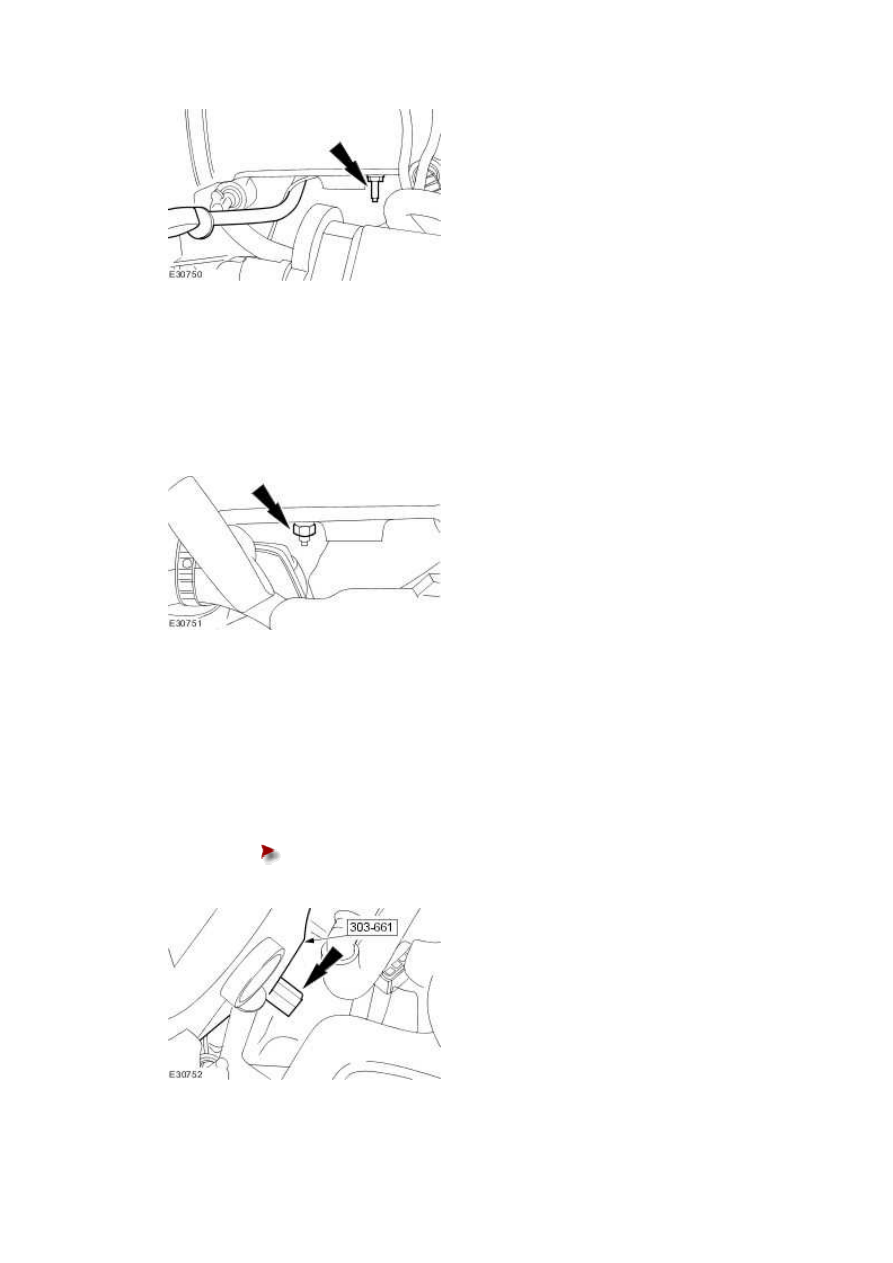

Loosen the exhaust manifold retaining nut.







12 . NOTE:





Left-hand shown, right-hand similar.



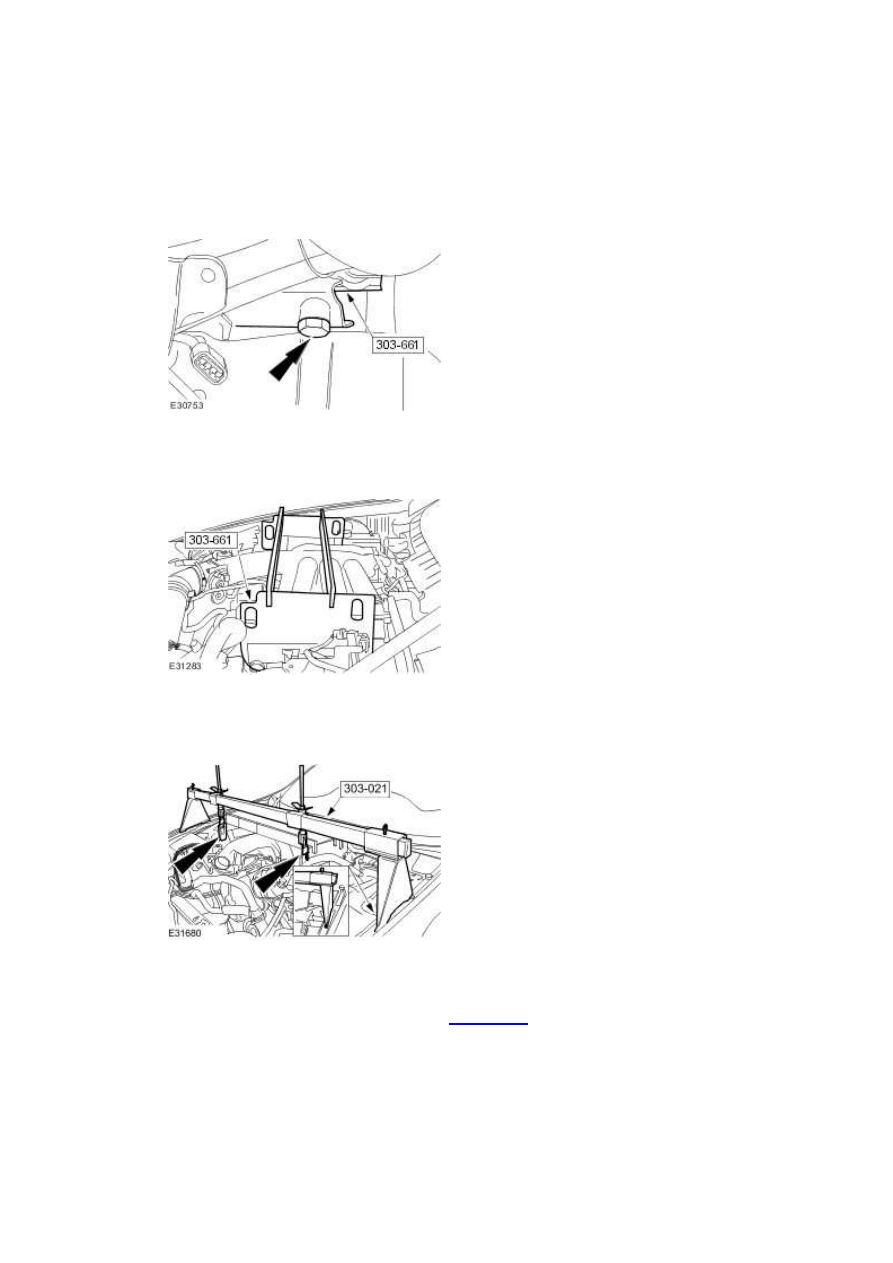

Install the special tool to the exhaust manifold.





Install the retaining bolt.











13 . NOTE:





Left-hand shown, right-hand similar.



Install the retaining bolt.







14 . Install the special tool support bars to the special tool.







15 . Install the special tool.







16 . Remove the left-hand catalytic converter. <<309-00>>





17 . Remove the steering gear shaft pinch bolt.

www.







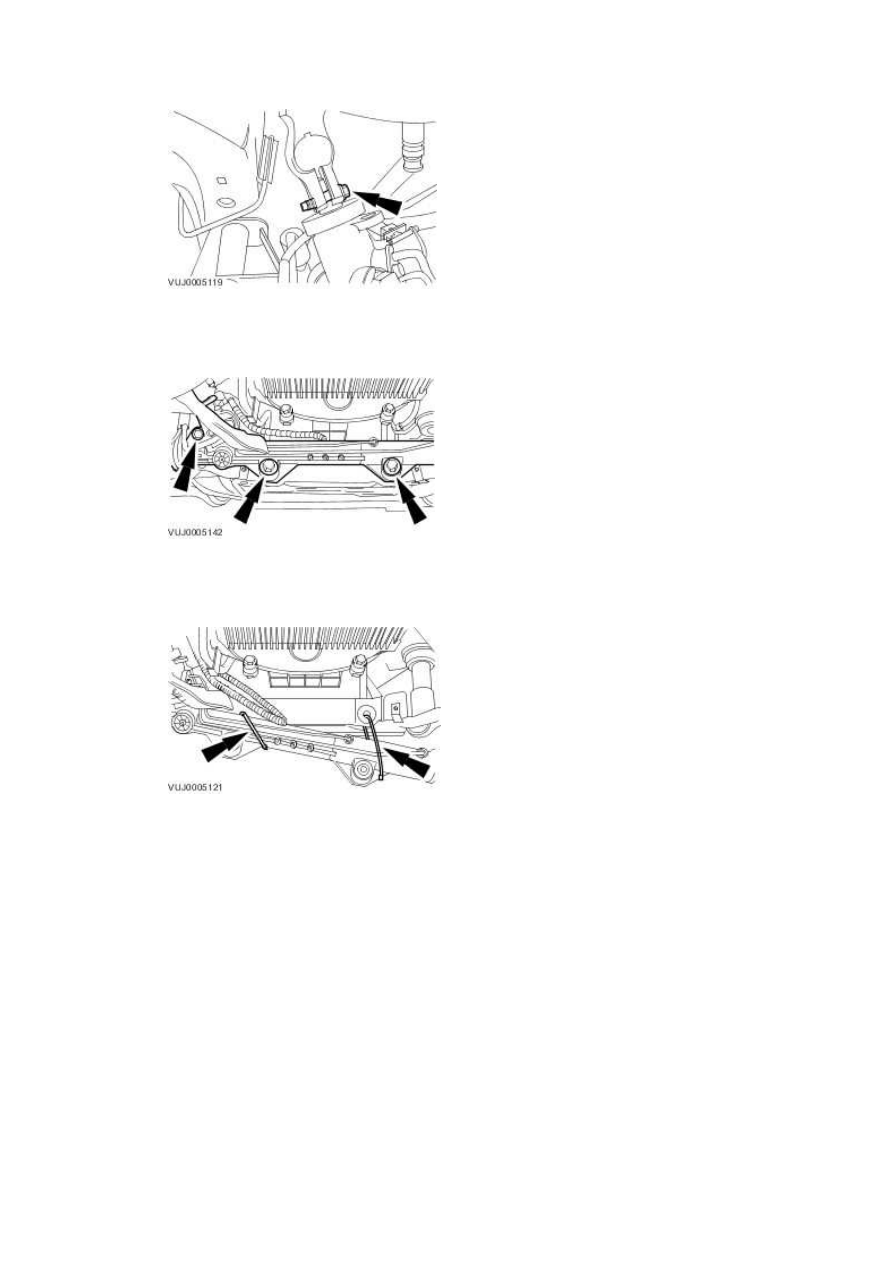

18 . Detach the steering gear.







19 . Secure the steering gear.







20 . NOTE:





Left-hand shown, right-hand similar.



Remove the engine mount lower retaining bolts.







21 . Lower the vehicle.





22 . Using the special tools, raise the engine to a suitable height.







23 . Raise the vehicle.





24

.



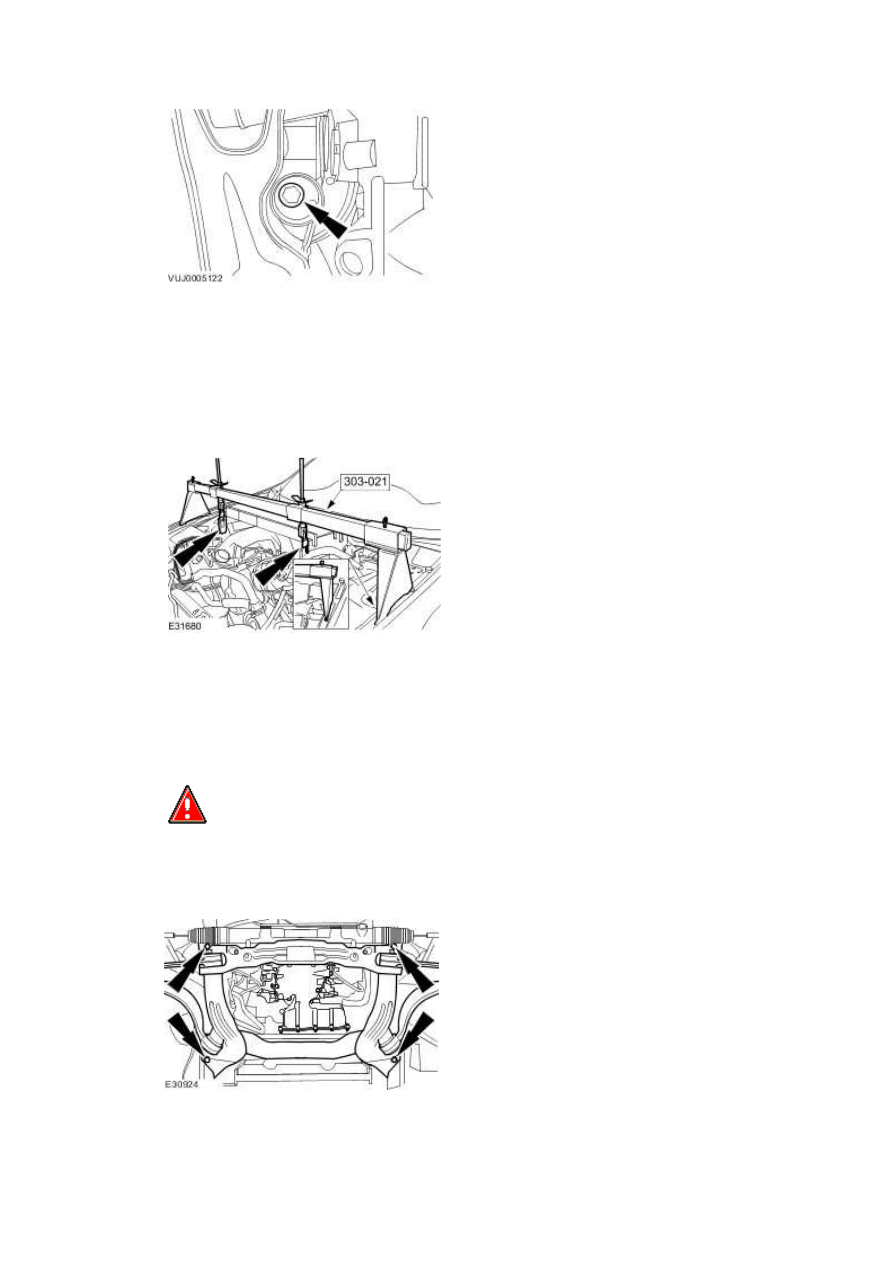

  WARNING: Do not remove the front subframe retaining bolts. Failure to follow this

procedure may result in personal injury.





Loosen the front subframe retaining bolts to enable the engine mount to be removed.
