27 . Install the oil pan.

For additional information, refer to





28 . Lower the vehicle.





29 . Install the left-hand valve cover.

For additional information, refer to





30 . Install the right-hand valve cover.

For additional information, refer to Valve Cover RH (12.29.44)





31 . Carry out the cooling system feeling and bleeding procedure. <<303-03A>>





32 . Refill the engine with oil.







Engine Mount (12.45.13)

Special Service Tools





Engine lifting Bracket

303-661







Engine Support Bracket

303-021

Removal



1 . Disconnect the battery ground cable. <<414-01>>





2 . Remove the engine cover.







3 . Remove the cowl vent screen. <<501-02>>





4 . Remove the cabin air filter housing.

www.







5 . NOTE:





Left-hand shown, right-hand similar.



Remove the engine compartment panel retaining bolts.







6 . NOTE:





Left-hand shown, right-hand similar.



Remove the engine compartment panel.









Intake manifold shown removed for clarity.

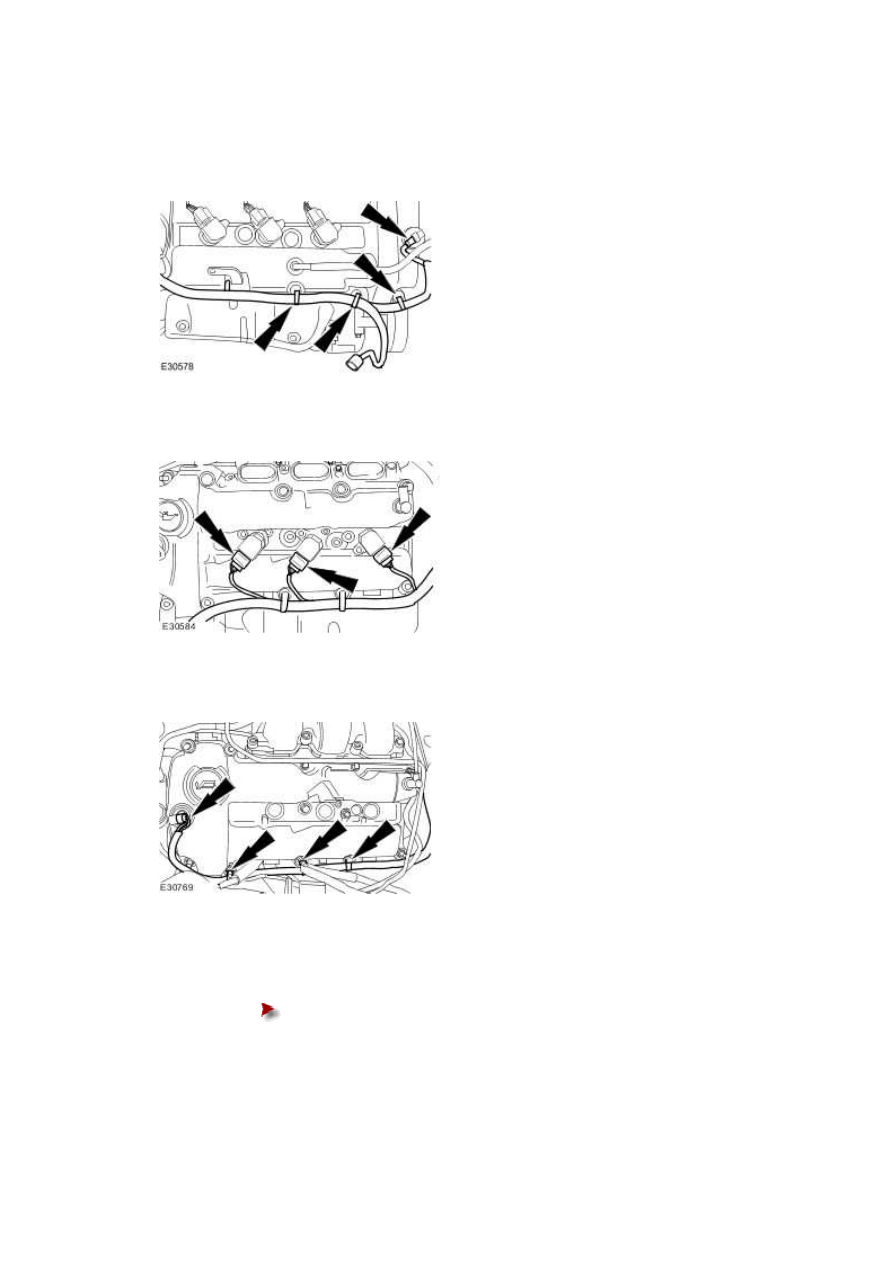

Detach the right-hand valve cover wiring harness.







8 . Disconnect the left-hand ignition coil electrical connectors.







9 . Detach the left-hand valve cover wiring harness.







10 . Remove the dipstick tube retaining bolt.





Reposition the dipstick tube.







7 . NOTE:
