Jaguar XJ (X350). Manual - part 225



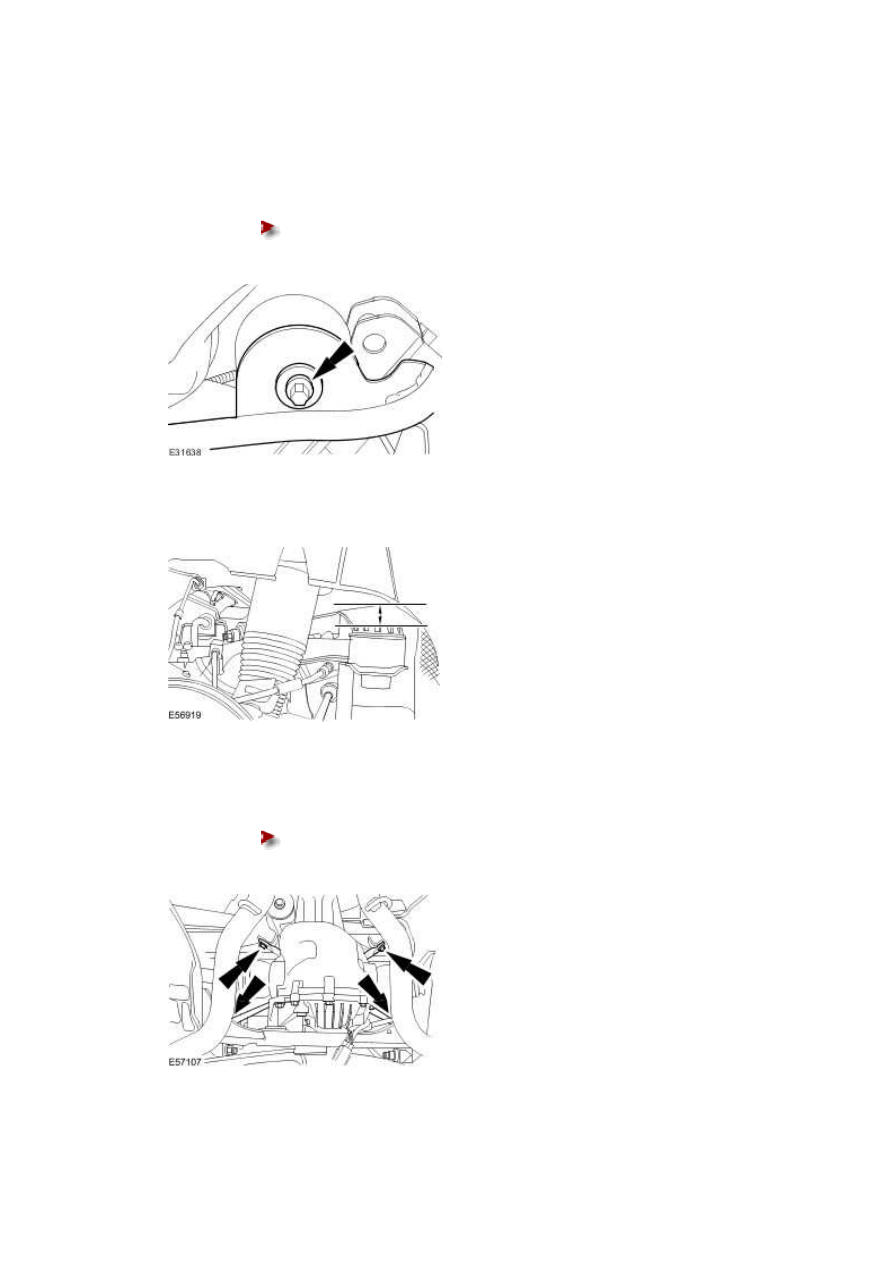

Detach the air springs.







6 . Detach the fuel tank filler pipe.







7 . NOTE:





Right-hand shown, left-hand similar.



Detach the muffler and tail pipe from the hanger insulator.







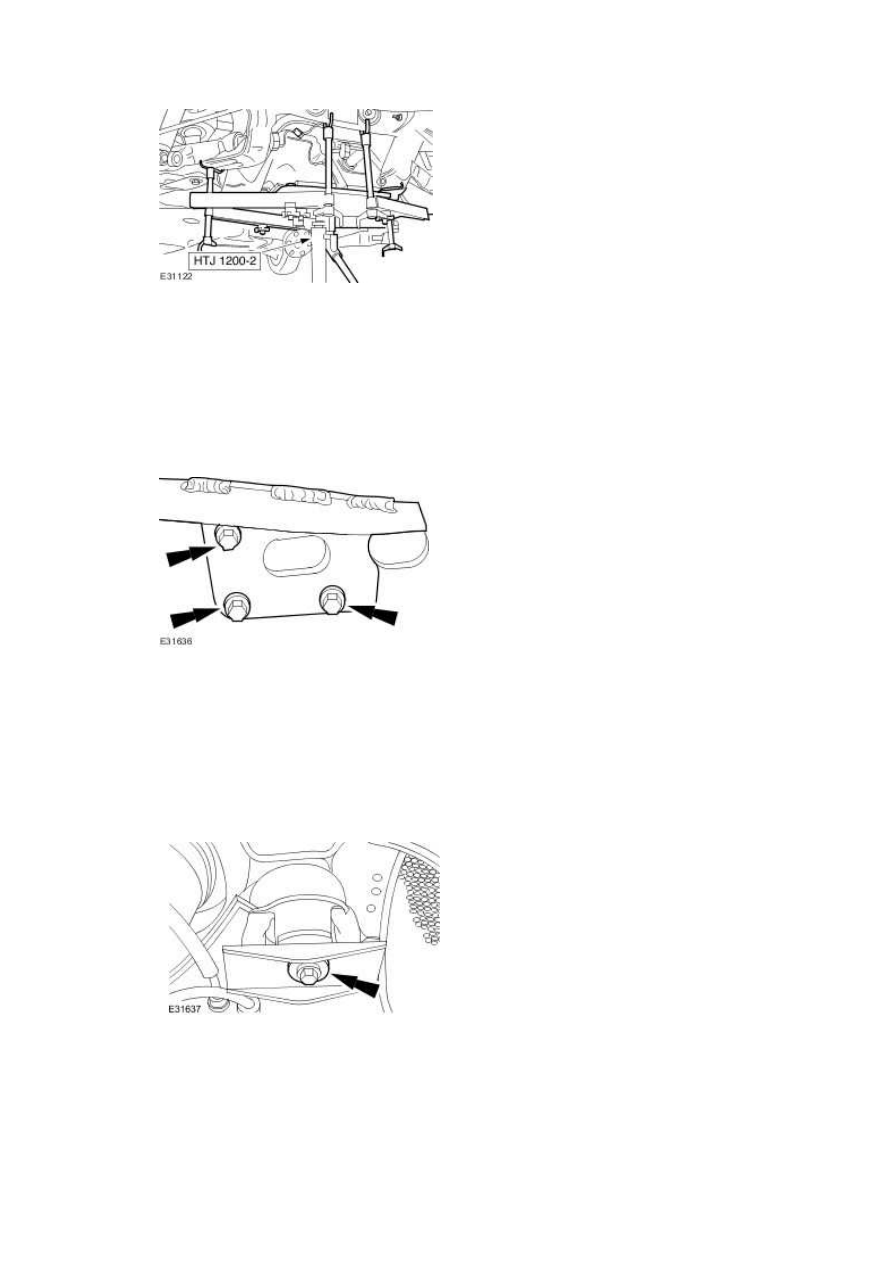

8 . Install the special tool to support the rear subframe.







9 . NOTE:





Left-hand shown, right-hand similar.



Remove the noise, vibration and harshness brace retaining bolts.







10 . NOTE:





Left-hand shown, right-hand similar.



Remove and discard the rear subframe rear retaining bolts.





www.





Left-hand shown, right-hand similar.



Remove the noise, vibration and harshness brace.





Remove and discard the rear subframe front retaining bolts.









12 . Lower the subframe to a maximum of 60 mm.

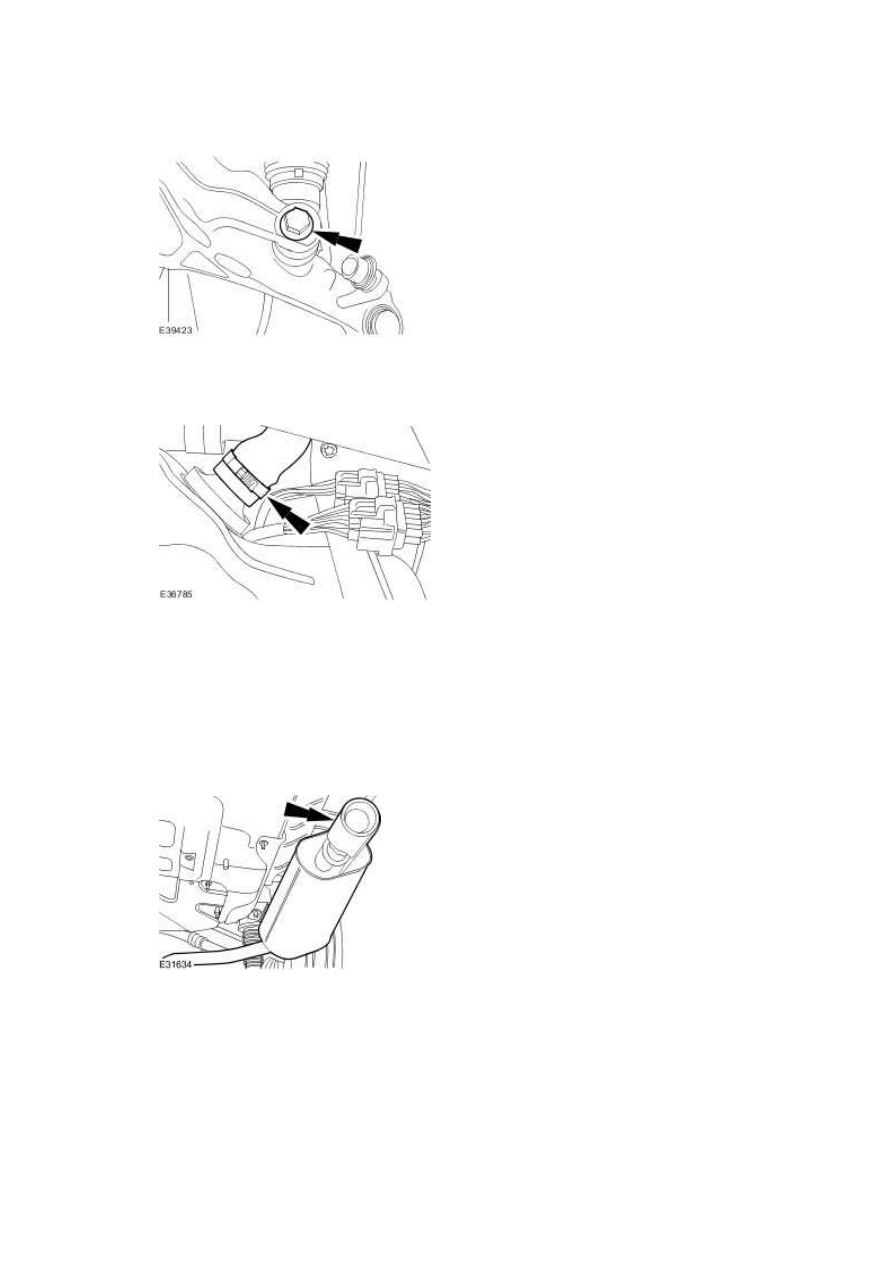

13 . Remove and discard the cross brace retaining bolts.





Reposition the cross brace.











11 . NOTE:

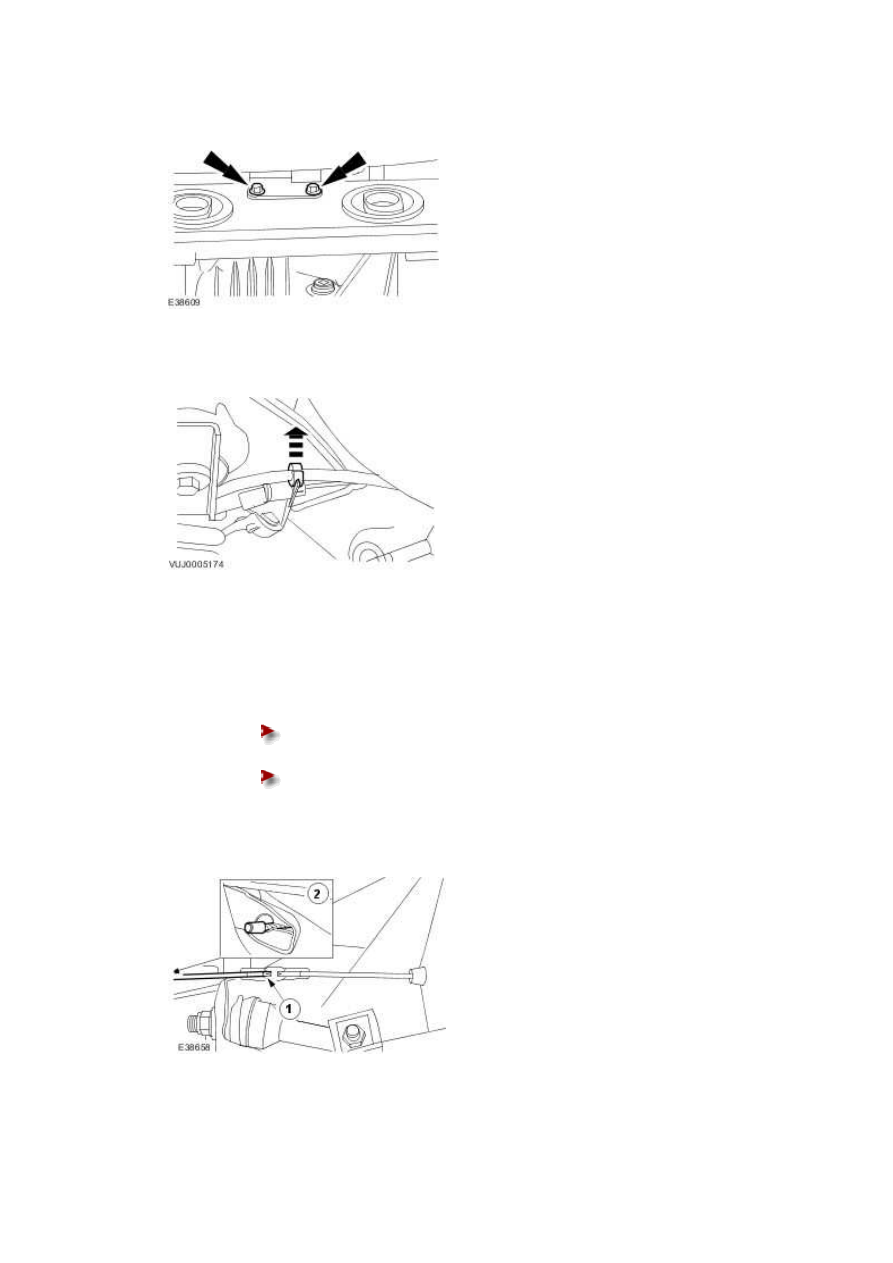

14 . Remove the parking brake release actuator retaining bolts.







15 . Detach the parking brake release actuator cable.







16 . Detach the parking brake release actuator cable.



1) For right-hand side connector bracket:







Reposition the retaining tang.







Detach the parking brake cable.





4) For left-hand side reaction bracket, detach the parking brake cable.
