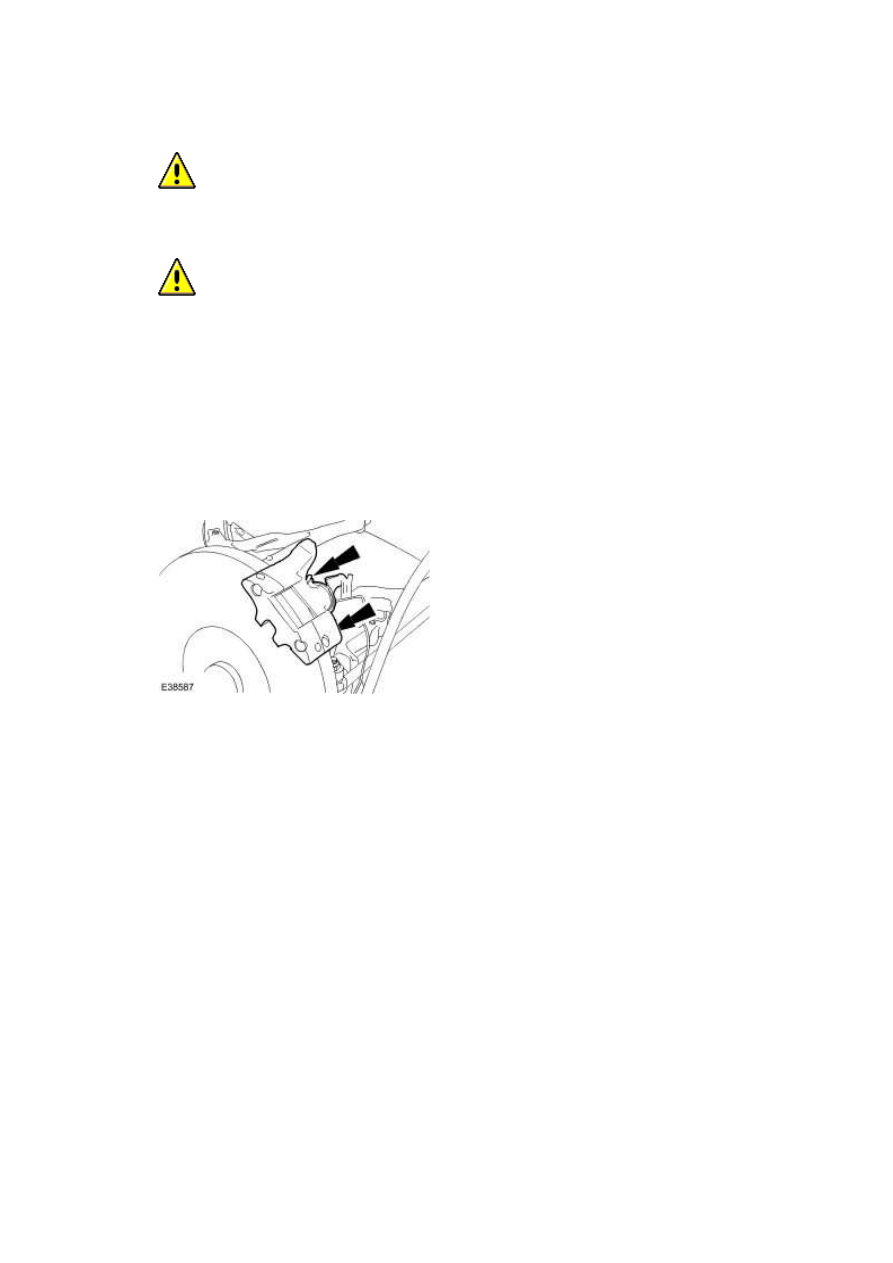

  CAUTION: Install new parking brake caliper retaining bolts.





  CAUTION: After installing the parking brake caliper, manually operate the parking

brake caliper lever until the parking brake caliper piston is set to the correct position and

the clearances between the pads, discs and parking brake caliper piston have been

removed.





To install, reverse the removal procedure.







2 . Tighten to 70 Nm.









Parking Brake Rear Cables

Removal

All vehicles



1 . Carry out the parking brake cable release.

For additional information, refer to







2 . Remove both rear wheels and tires.

<<204-04>>







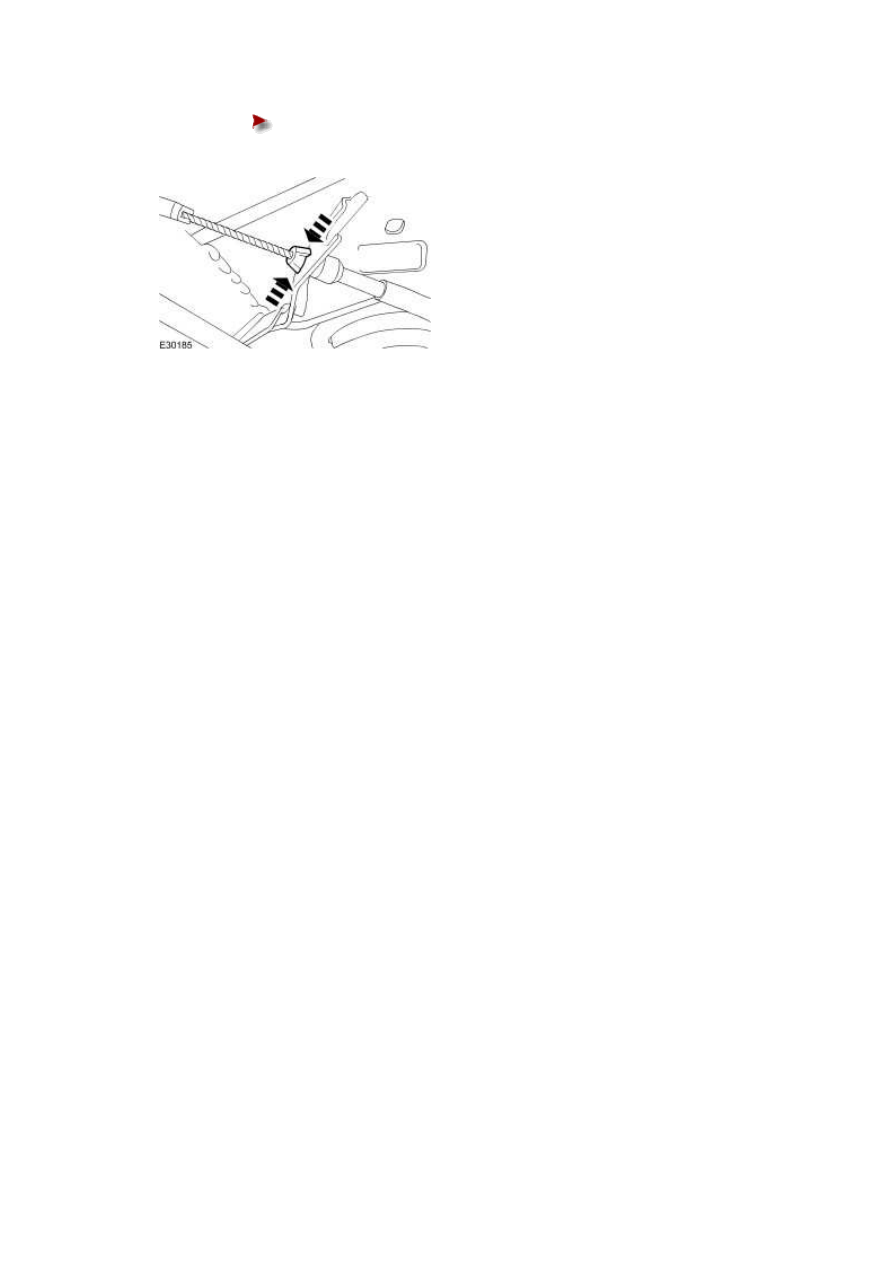

3 . Detach the parking brake cable.



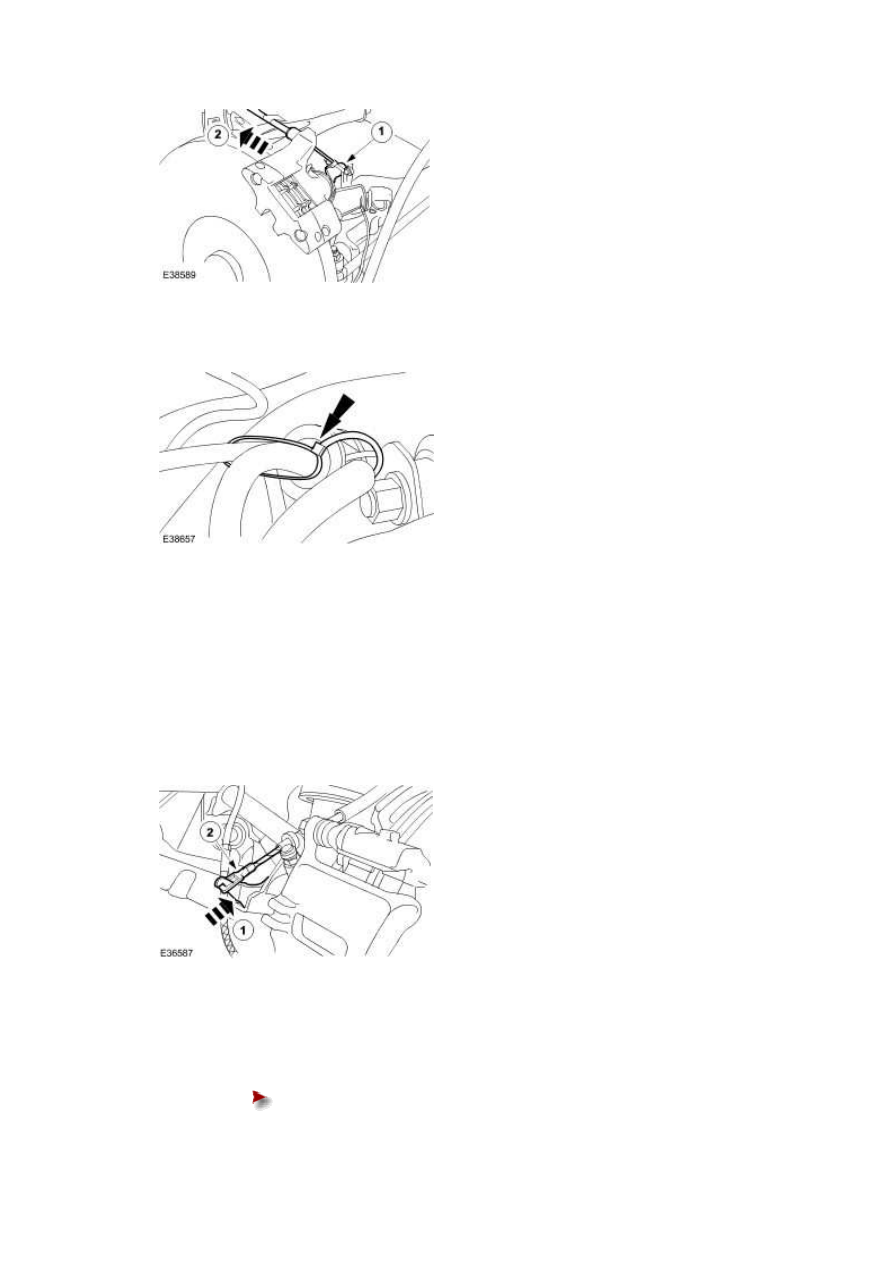

1) For right-hand side connector bracket:







reposition the retaining tang.







detach the parking brake cable.





2) For left-hand side reaction bracket, detach the parking brake cable.









Vehicles with supercharger



4 . Detach the parking brake cable.



1) Reposition the parking brake caliper lever.





2) Detach the parking brake cable.





www.







5 . Remove the parking brake cable retaining tie strap.





Vehicles without supercharger



6 . Detach the parking brake cable.



1) Reposition the parking brake caliper lever.





2) Detach the parking brake cable.









All vehicles



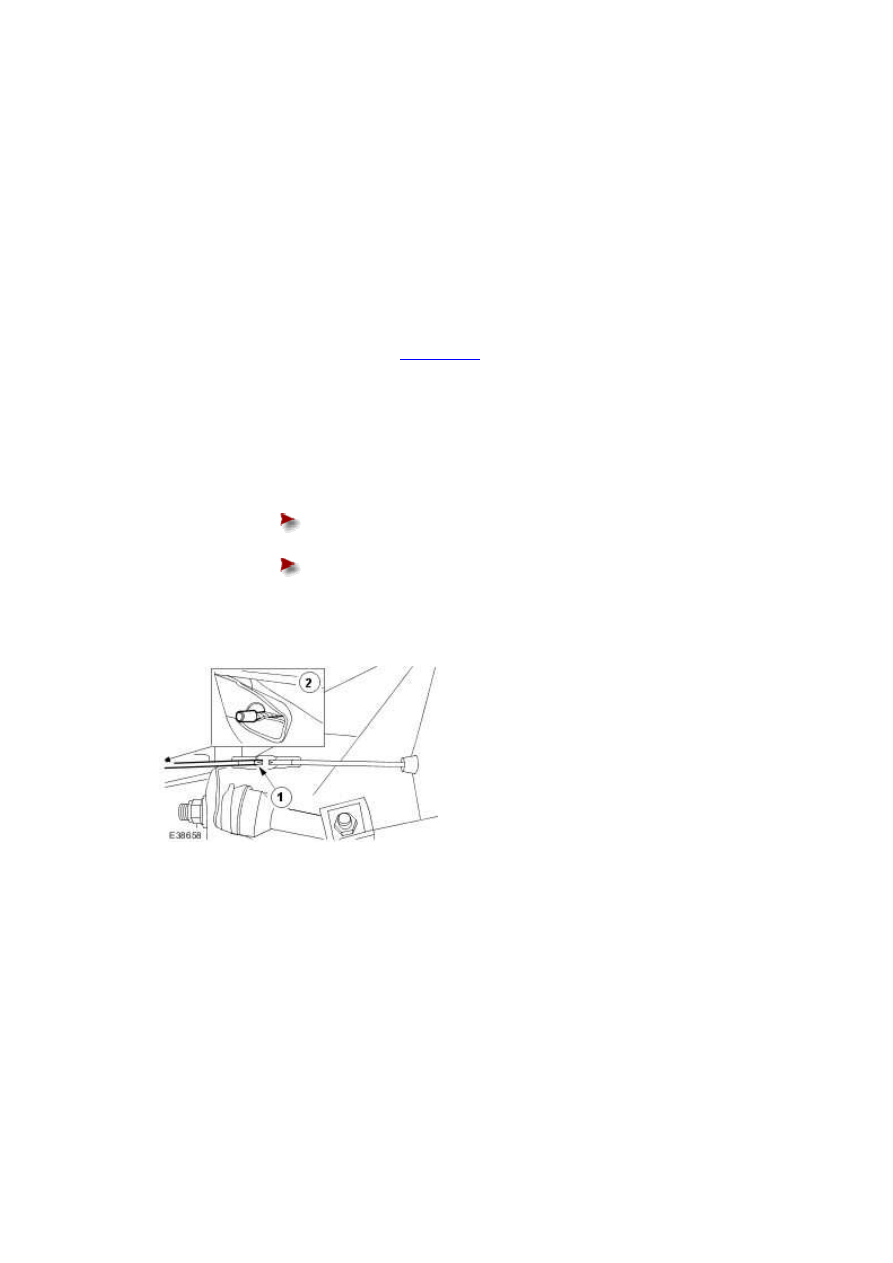

7 . Remove the parking brake cable.





Detach the parking brake cable retaining tangs.







Remove the parking brake cable.











Installation



1 . To install, reverse the removal procedure.
