Jaguar XJ (X350). Manual - part 170



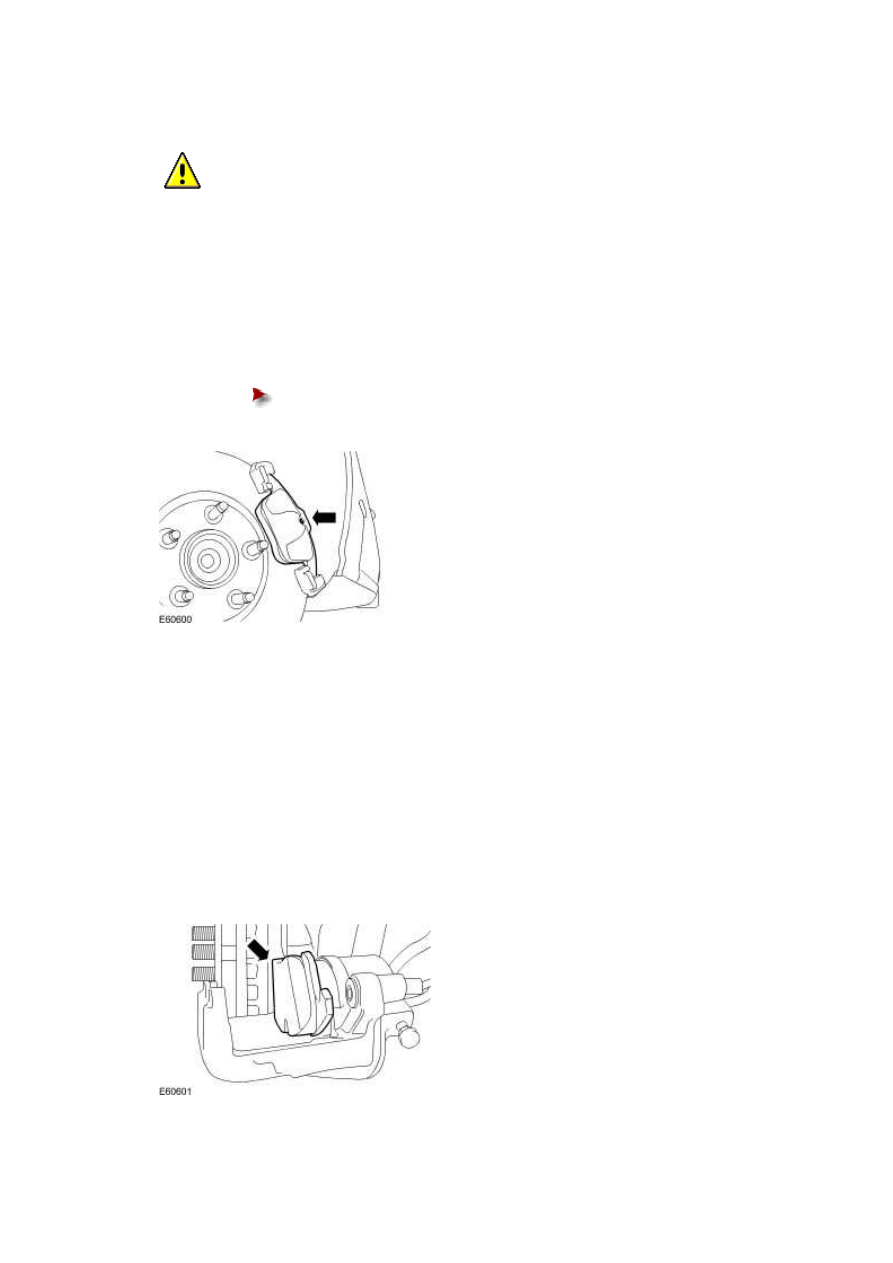

  CAUTION: Make sure the brake disc faces are clean before installation.





NOTE:





Left-hand shown, right-hand similar.



Install the brake pad.





Using a suitable tool, fully retract the brake caliper piston.











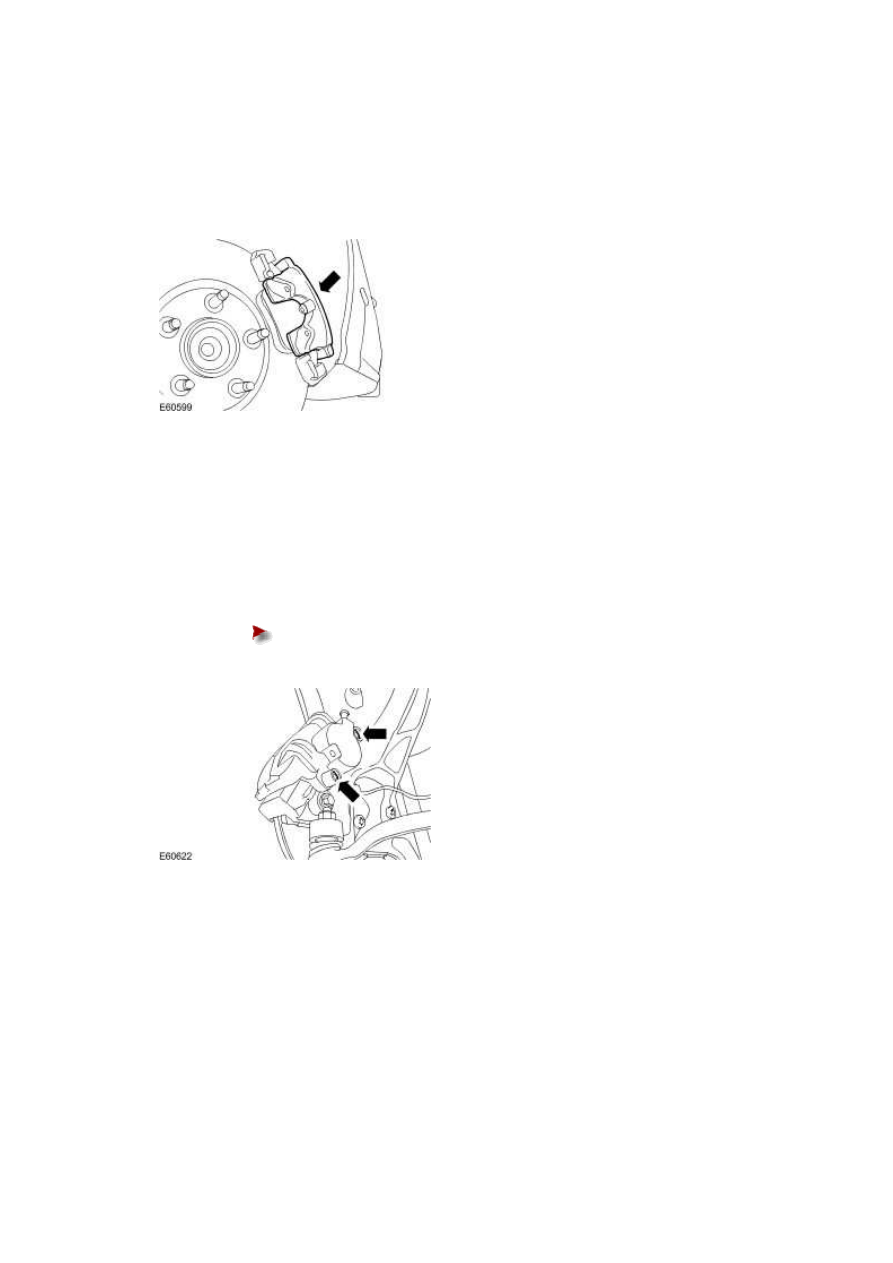

2 . NOTE:





Make sure the brake pad is correctly installed to the caliper piston.



NOTE:





Left-hand shown, right-hand similar.



Install the brake pad to the caliper piston.







3 . NOTE:





Left-hand shown, right-hand similar.



Install the brake caliper.







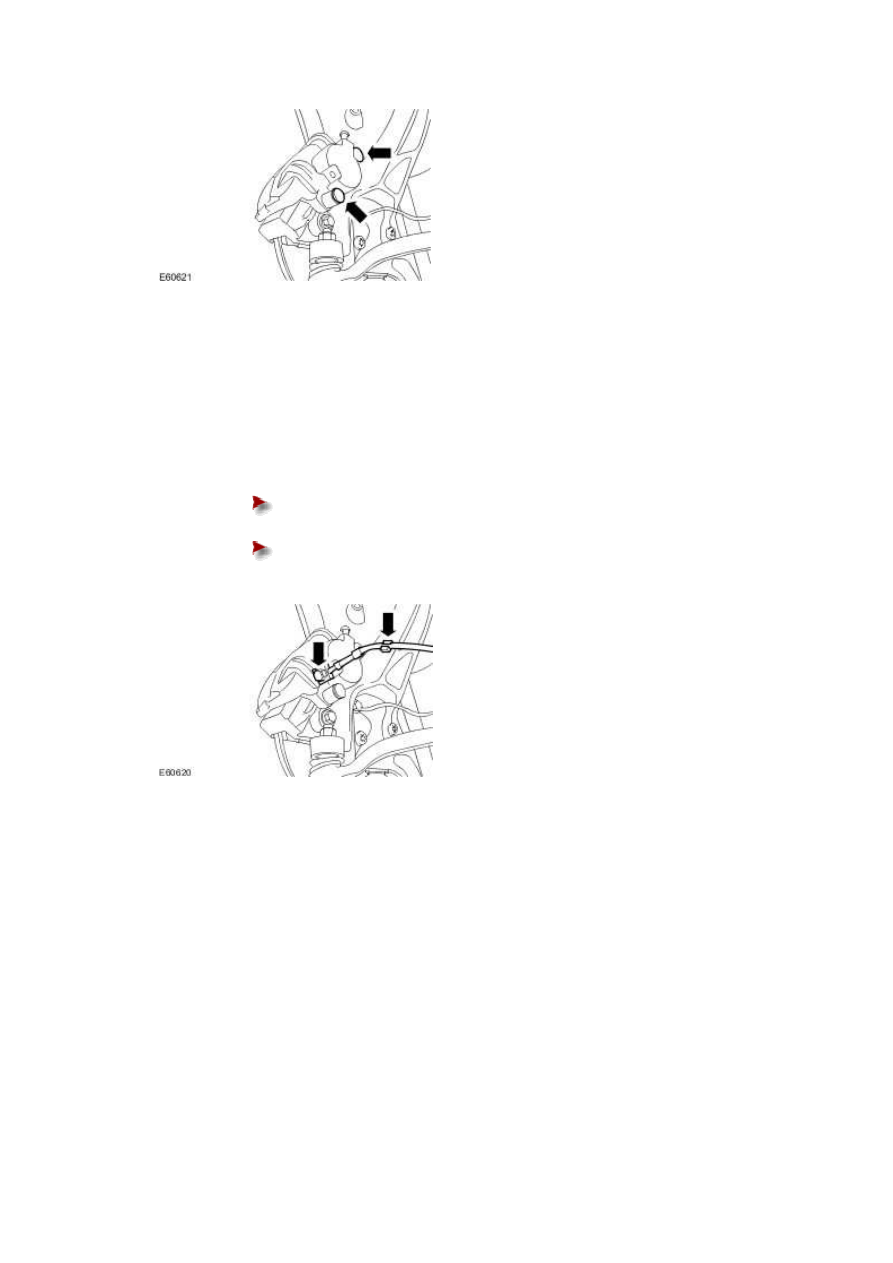

4 . NOTE:





Left-hand shown, right-hand similar.



Install the brake caliper retaining bolts.





Tighten to 28 Nm.











5 . NOTE:





Left-hand shown, right-hand similar.



Install the brake caliper retaining bolt dust covers.

www.







6 . NOTE:





Left-hand shown, right-hand similar.



Attach the brake hose.





Install new sealing washers.







Tighten to 35 Nm.











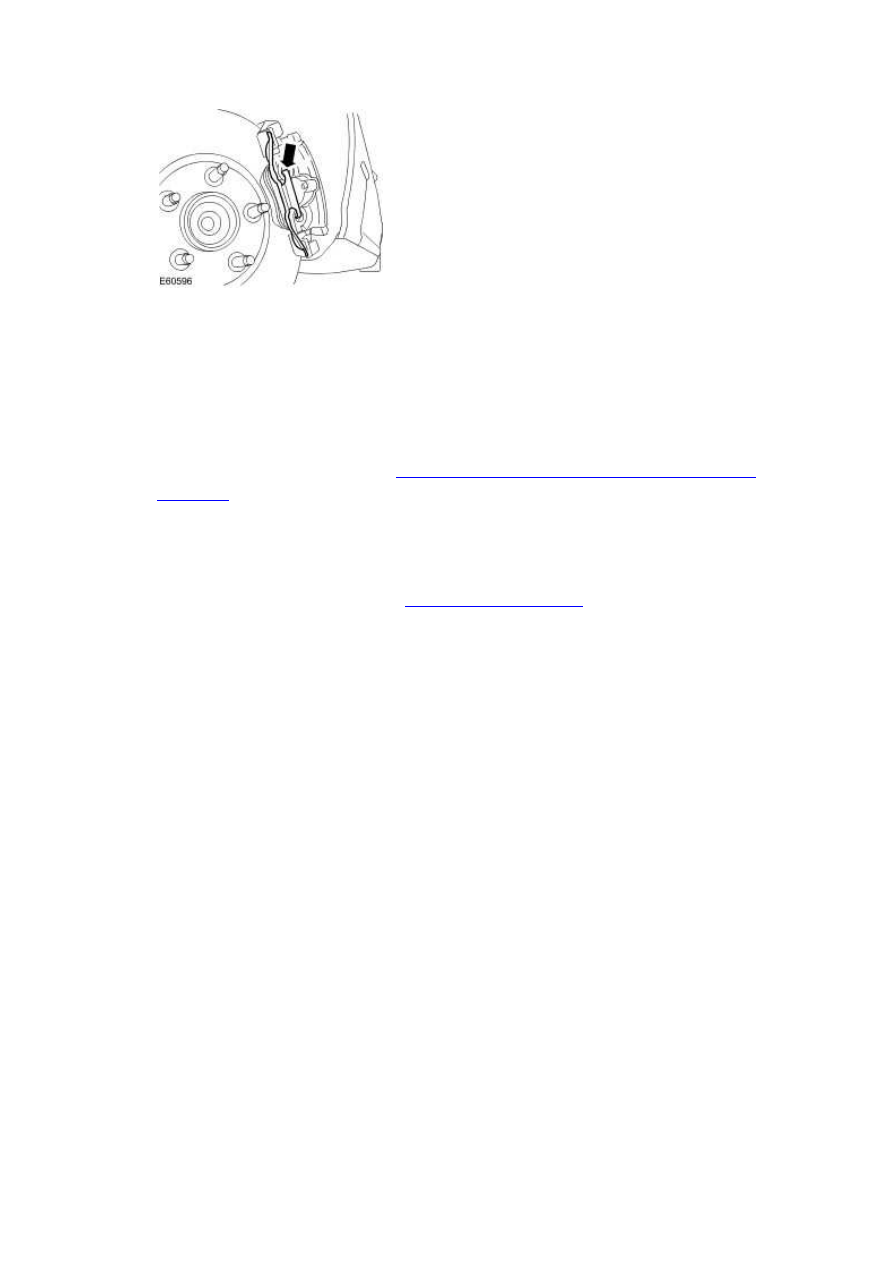

7 . NOTE:





Left-hand shown, right-hand similar.



Install the anti-rattle spring.







8 . Remove the brake pedal hold-down tool.





9

.



Bleed the brake system.

For additional information, refer to

Brake System Bleeding - VIN Range: G45704->H99999

(70.25.03)









10 . Install both front wheels and tires.

For additional information, refer to

Wheel and Tire (74.20.05)
