Brake Caliper - Vehicles With: Standard
Brakes, VIN Range: G45704->G99999
(70.55.02)

Special Service Tools





Brake pedal hold-down tool

JDS 9013

Removal



1 . Remove both front wheels and tires.

For additional information, refer to

Wheel and Tire (74.20.05)







2 . NOTE:





Left-hand shown, right-hand similar.



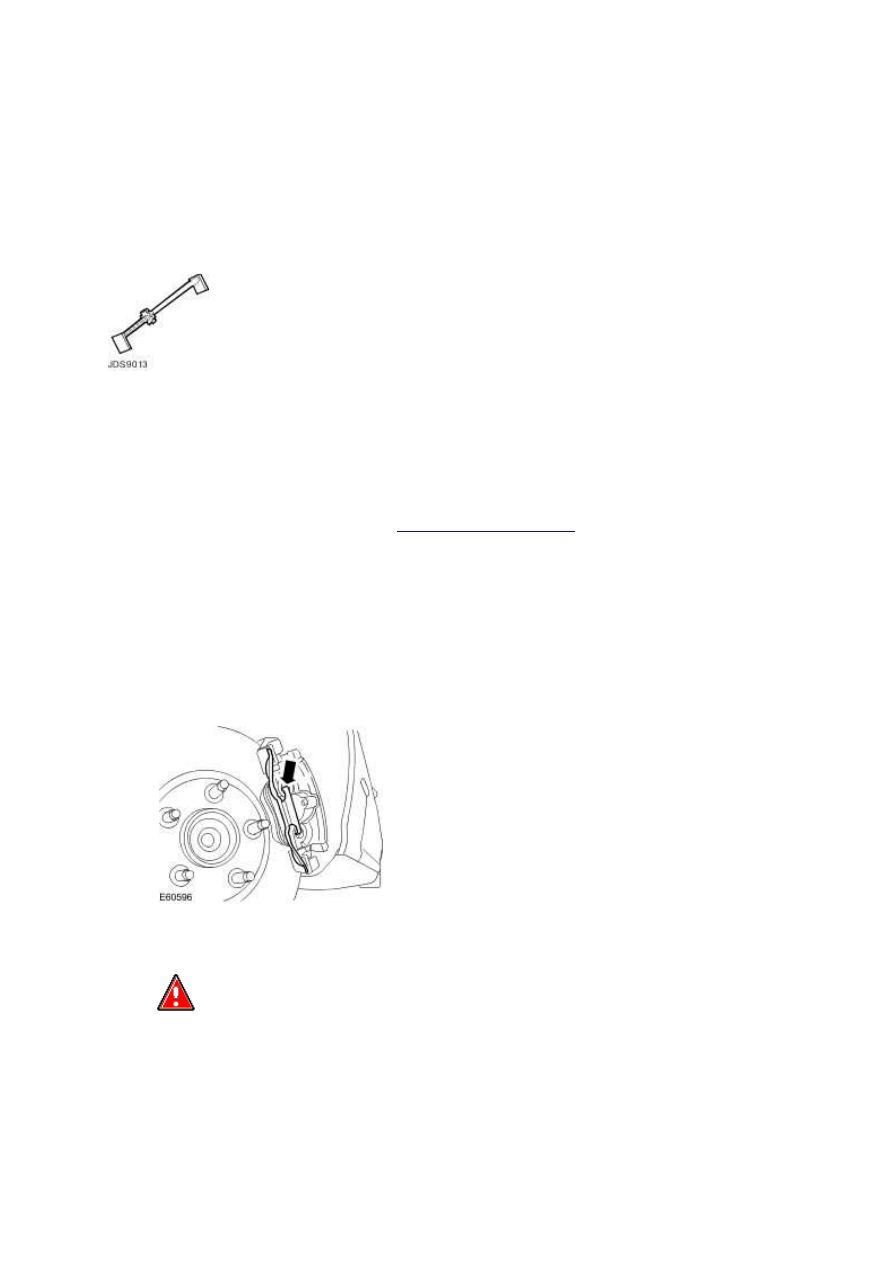

Remove the anti-rattle spring.







3

.



  WARNING: Brake fluid contains polyglycol ethers and polyglycols. Avoid contact

with the eyes. Wash hands thoroughly after handling, as prolonged contact may cause

irritation and dermatitis. If brake fluid contacts the eyes, flush the eyes with cold water or

eyewash solution and seek medical attention. If taken internally do not induce vomiting,

seek immediate medical attention. Failure to follow these instructions may result in

personal injury.





  CAUTION: If brake fluid comes into contact with the paintwork, the affected area

must be immediately washed down with cold water.





  CAUTION: Cap the brake hose to prevent loss of fluid and dirt ingress.





NOTE:





To prevent the loss of brake fluid, apply the brake pedal hold-down tool and adjust to

hold the brake pedal down 40 mm (1.6 in).





NOTE:





Left-hand shown, right-hand similar.



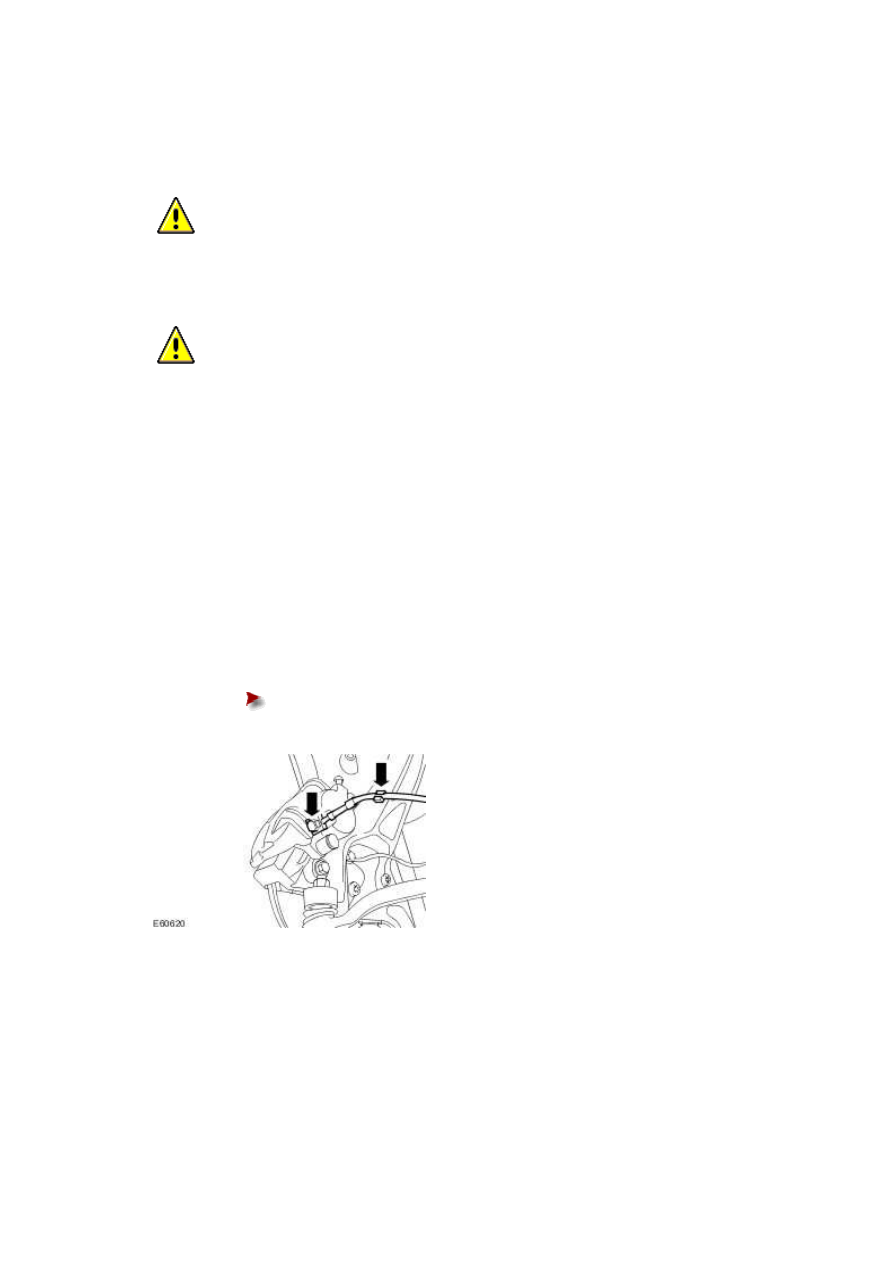

Detach the brake hose.





Remove and discard the sealing washers.











4 . NOTE:





Left-hand shown, right-hand similar.



Remove the brake caliper retaining bolt dust covers.

www.







5 . NOTE:





Left-hand shown, right-hand similar.



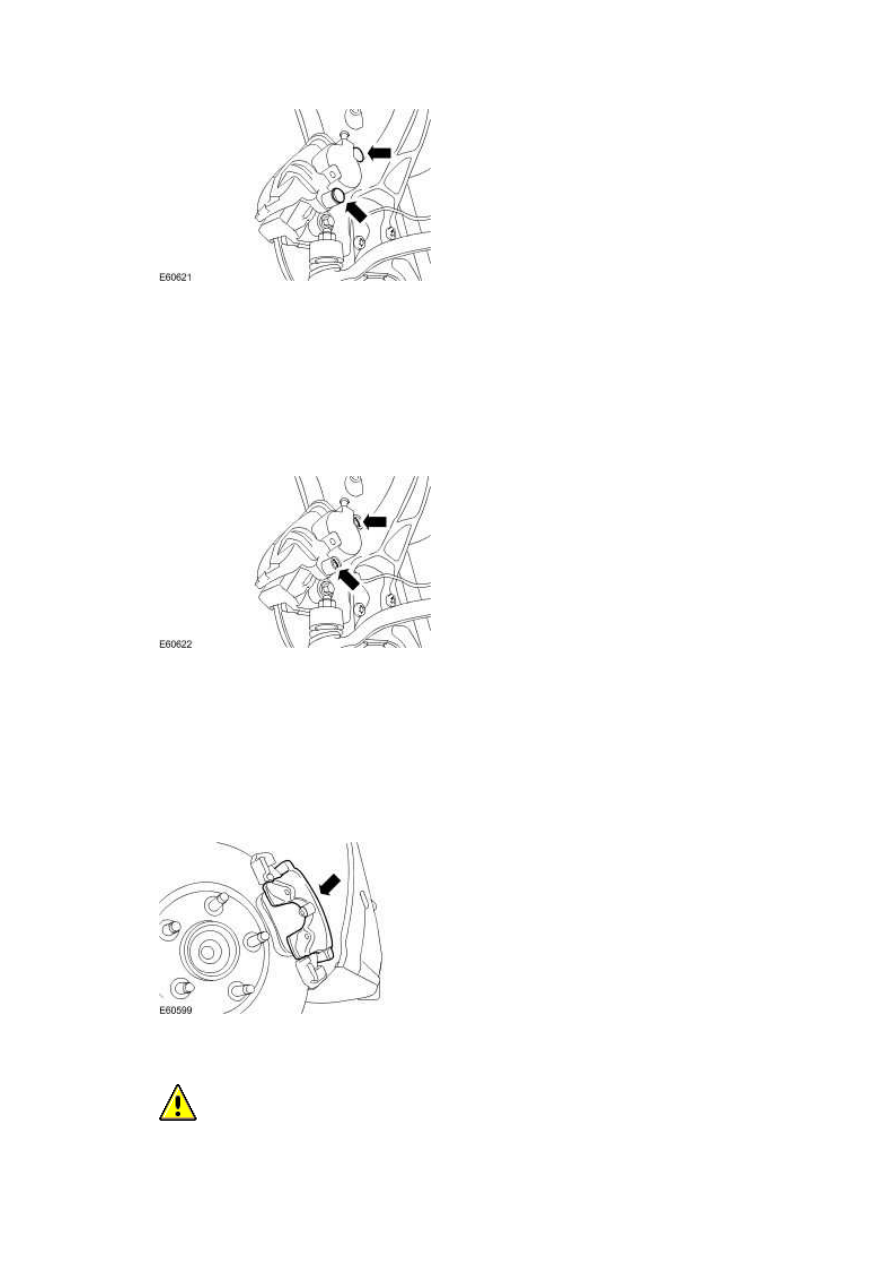

Remove the brake caliper retaining bolts.







6 . NOTE:





Left-hand shown, right-hand similar.



Remove the brake caliper.







7

.



  CAUTION: Do not allow the brake caliper to hang on the hydraulic hose, as this will

damage the hose. Failure to follow this instruction will result in damage to the hose.





NOTE:





Left-hand shown, right-hand similar.



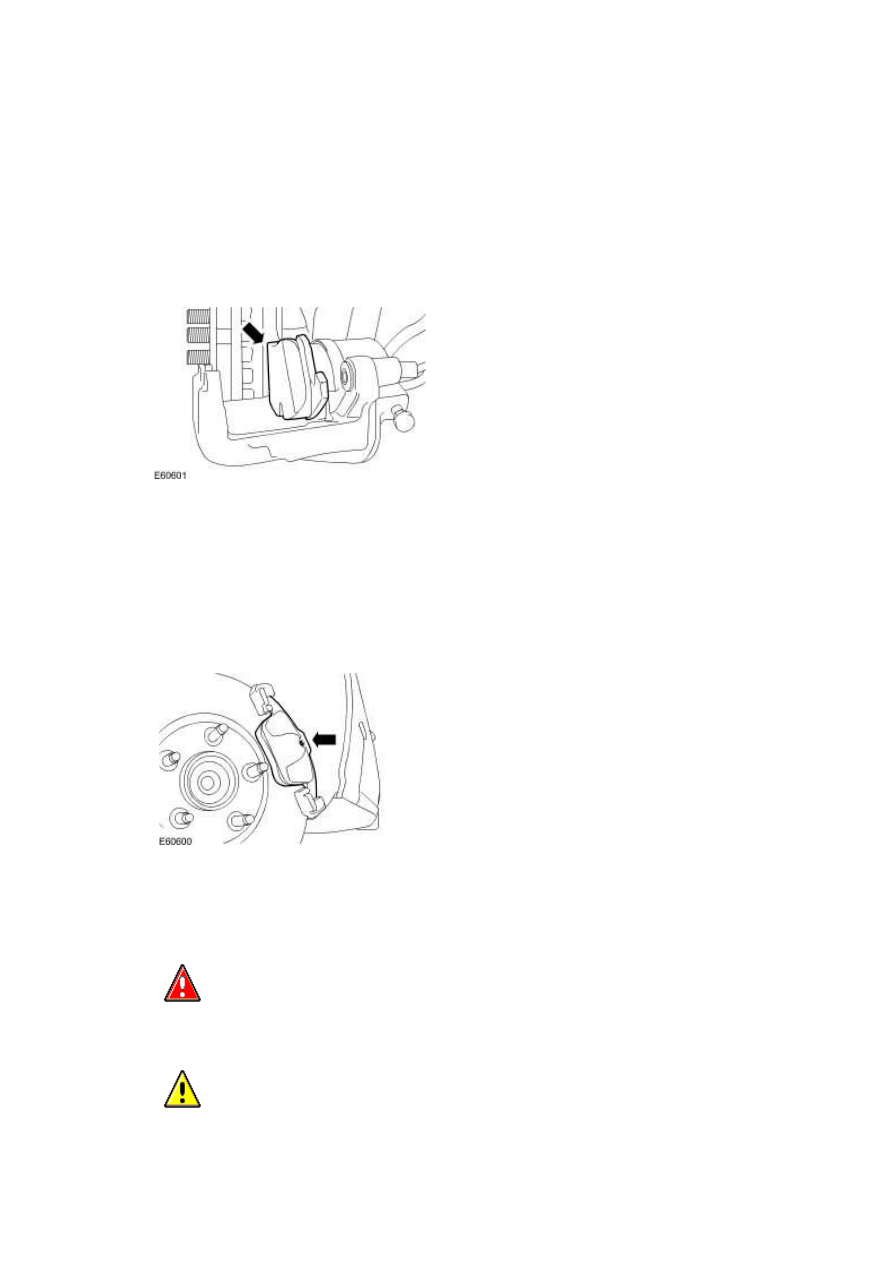

Remove the brake pad from the caliper piston.







8 . NOTE:





Left-hand shown, right-hand similar.



Remove the brake pad.







Installation



1 .

  WARNING: Do not use compressed air to disperse brake dust into the atmosphere.



  CAUTION: Brake pads must always be replaced in axle sets.



www.
