Attach the headlamp leveling sensor retaining clip.







18 . NOTE:





Left-hand shown, right-hand similar.



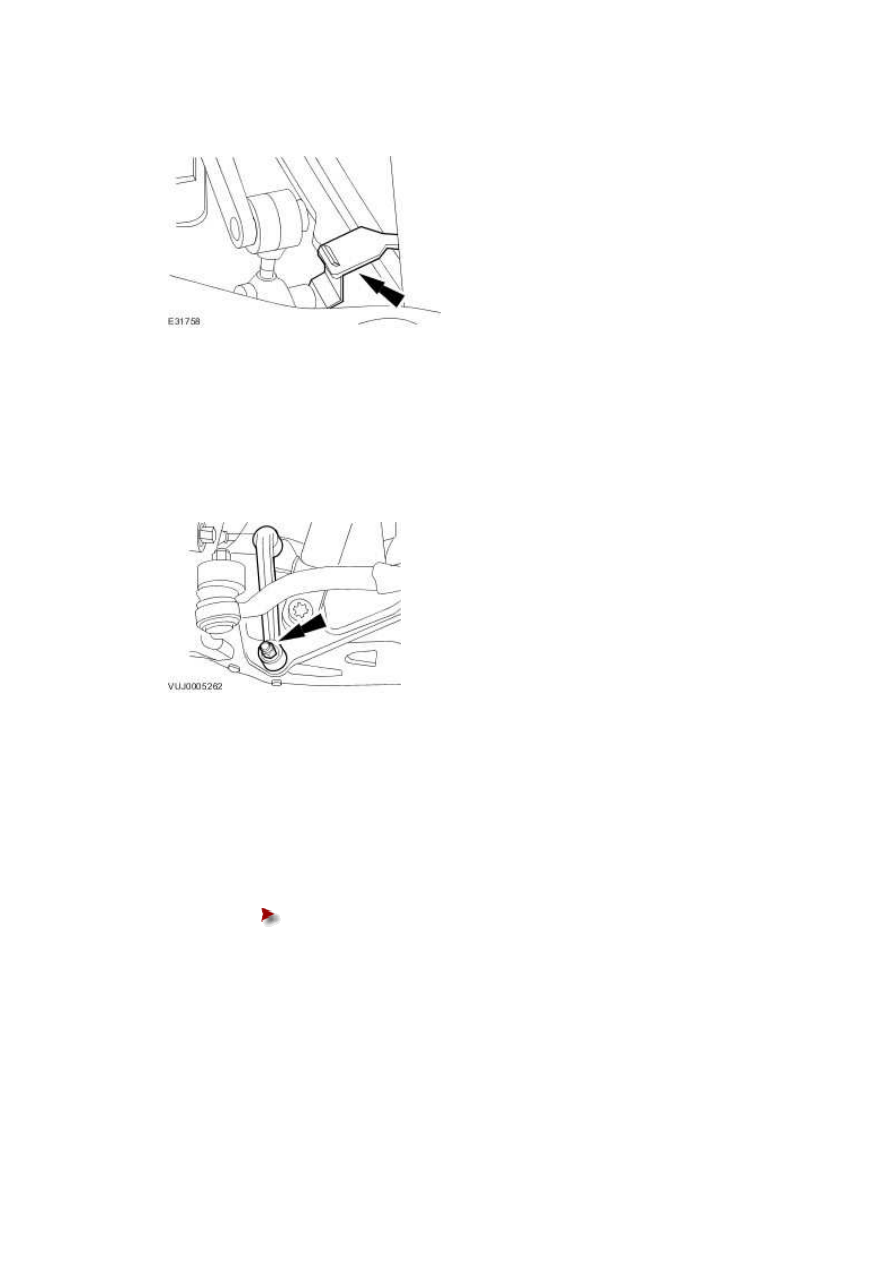

Install the stabilizer bar link.







19 . NOTE:





Left-hand shown, right-hand similar.



Attach the stabilizer bar link.





Tighten to 43 Nm.











20 . Install both front wheel and tires.

For additional information, refer to Wheel and Tire (74.20.05)





21 . Install the air deflector.

For additional information, refer to Air Deflector (76.11.41)





22 . Install the radiator splash shield.

For additional information, refer to Radiator Splash Shield (76.22.90)





23

.



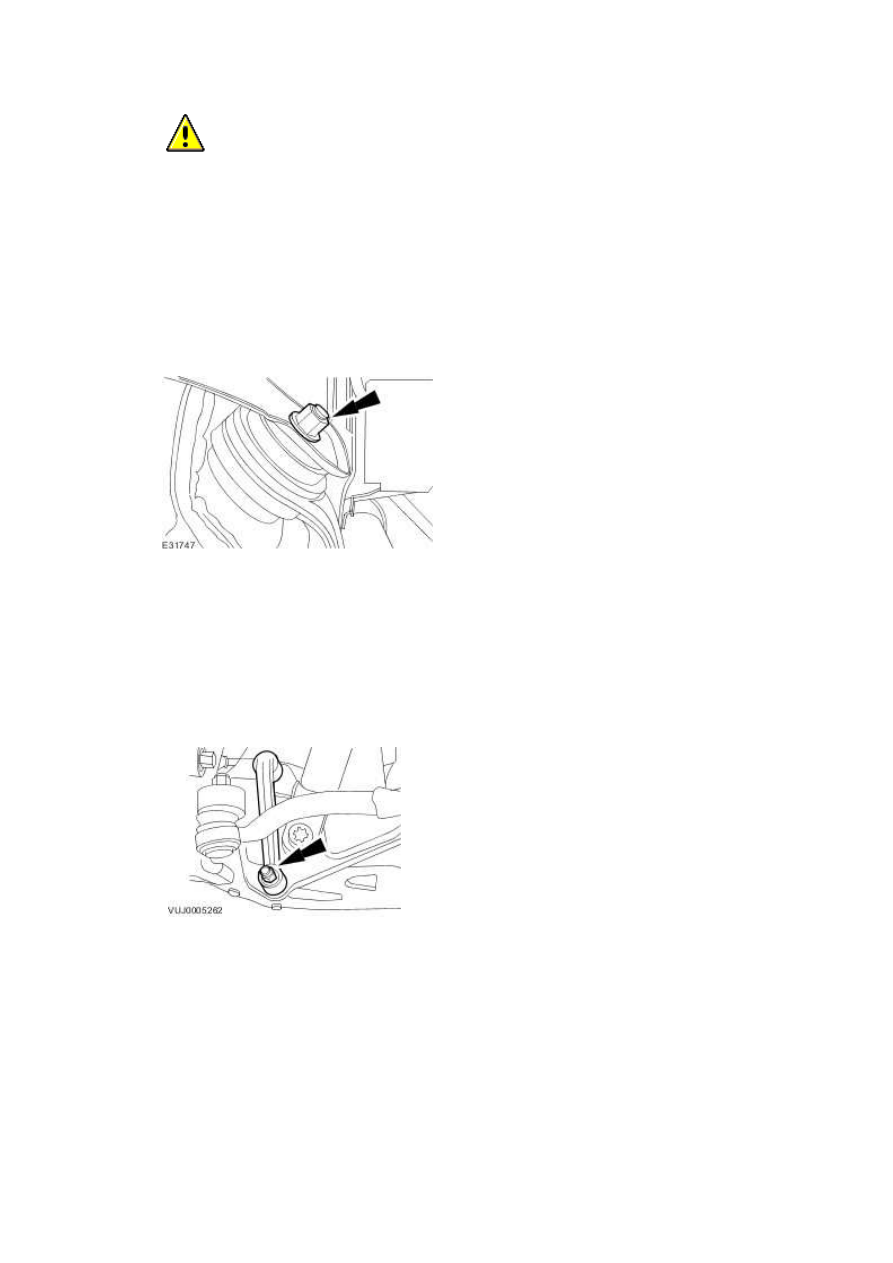

  CAUTION: The final tightening of the rear lower arm inner retaining nut and bolt

must be carried out with the vehicle on its wheels. Failure to follow this instruction may

result in damage to the component.





NOTE:





Left-hand shown, right-hand similar.



Tighten to 175 Nm.





www.



24

.

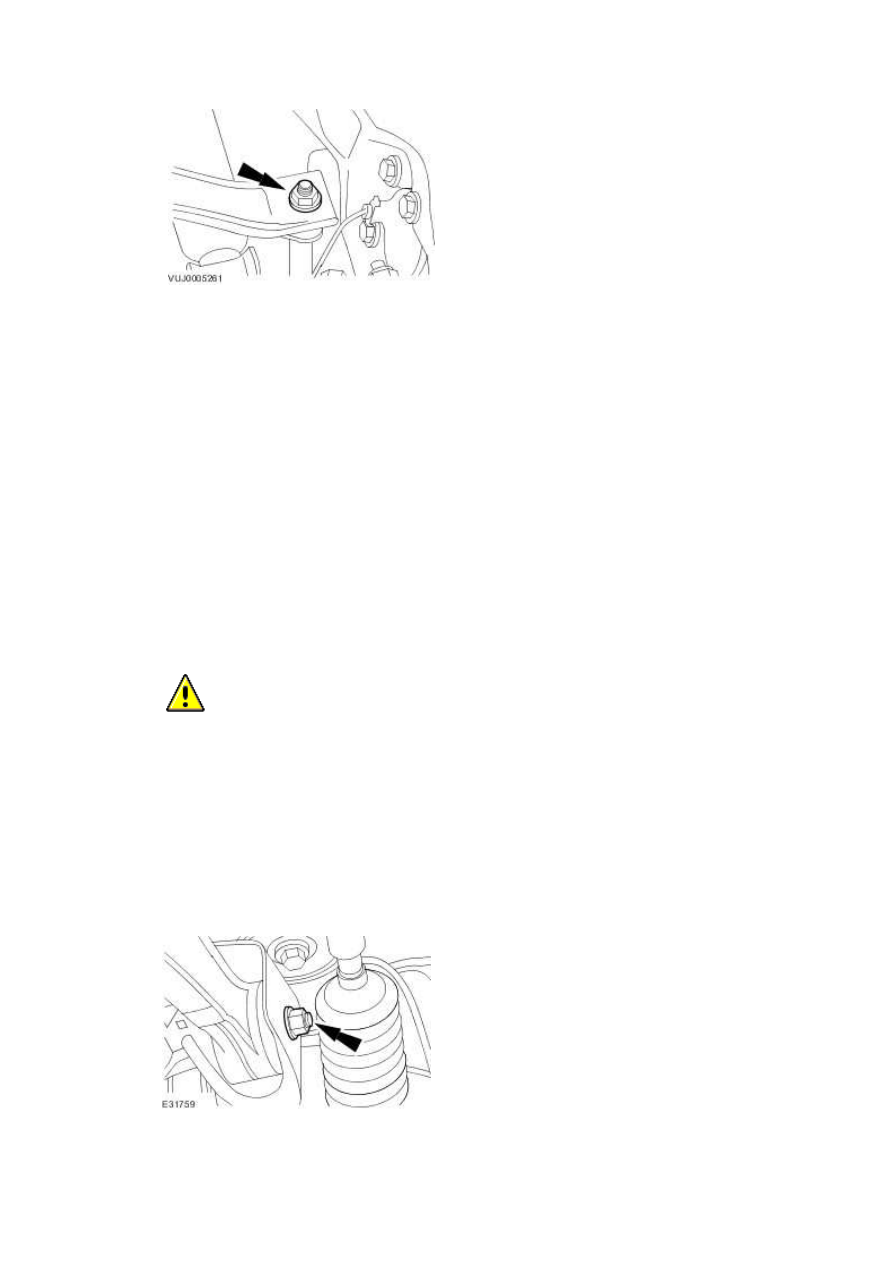

  CAUTION: The final tightening of the front lower arm inner retaining nut and bolt

must be carried out with the vehicle on its wheels. Failure to follow this instruction may

result in damage to the component.





NOTE:





Left-hand shown, right-hand similar.



Tighten to 175 Nm.







25 . NOTE:





Left-hand shown, right-hand similar.



Tighten to 70 Nm.







26 . NOTE:





Right-hand shown, left-hand similar.

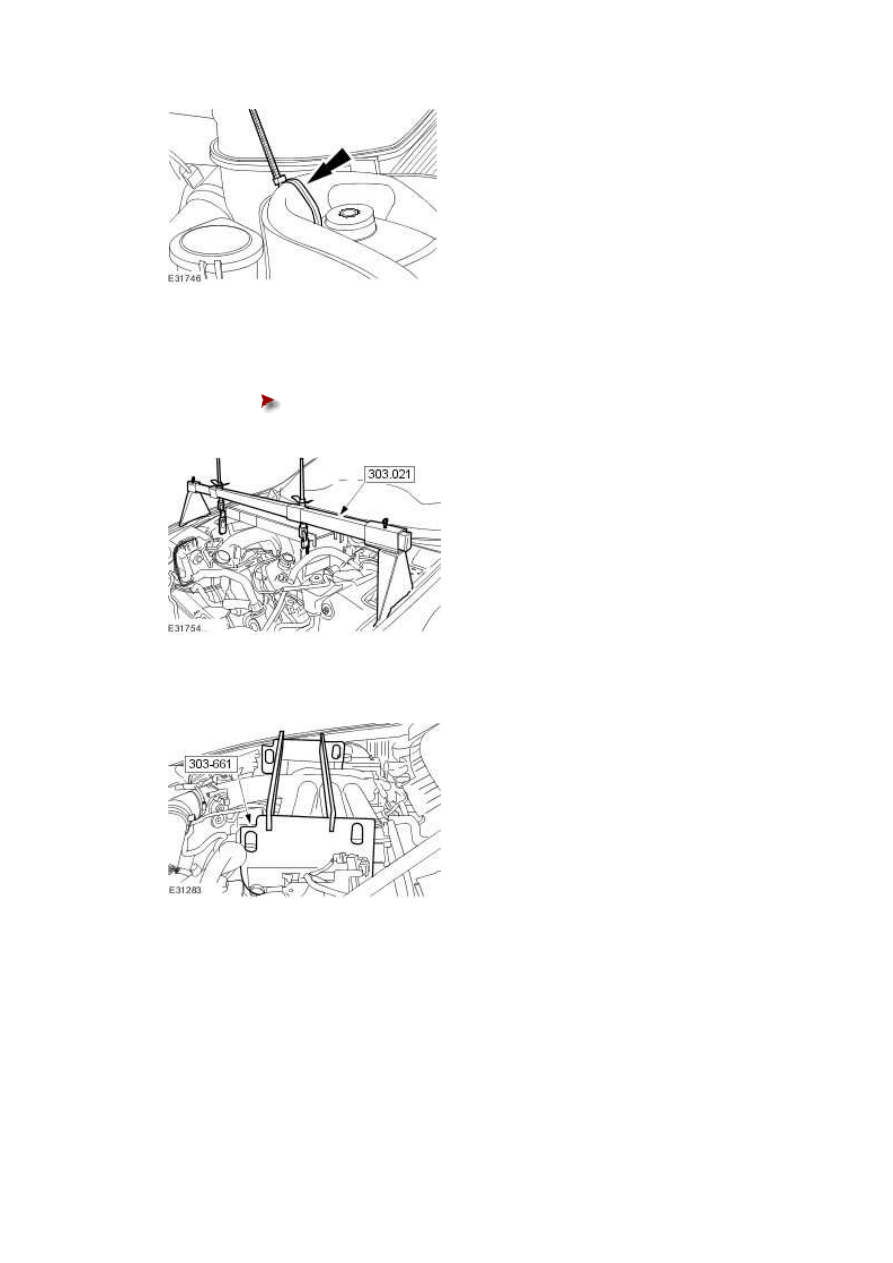

Remove the radiator support.







27 . Remove the special tool.





Loosen the special tool adjustment bolts.











28 . Remove the special tool support bars from the special tool.







29 . NOTE:





Left-hand shown, right-hand similar.



Remove the retaining bolt.
