Stage 2: Tighten 270°.











7 . Remove the special tool.

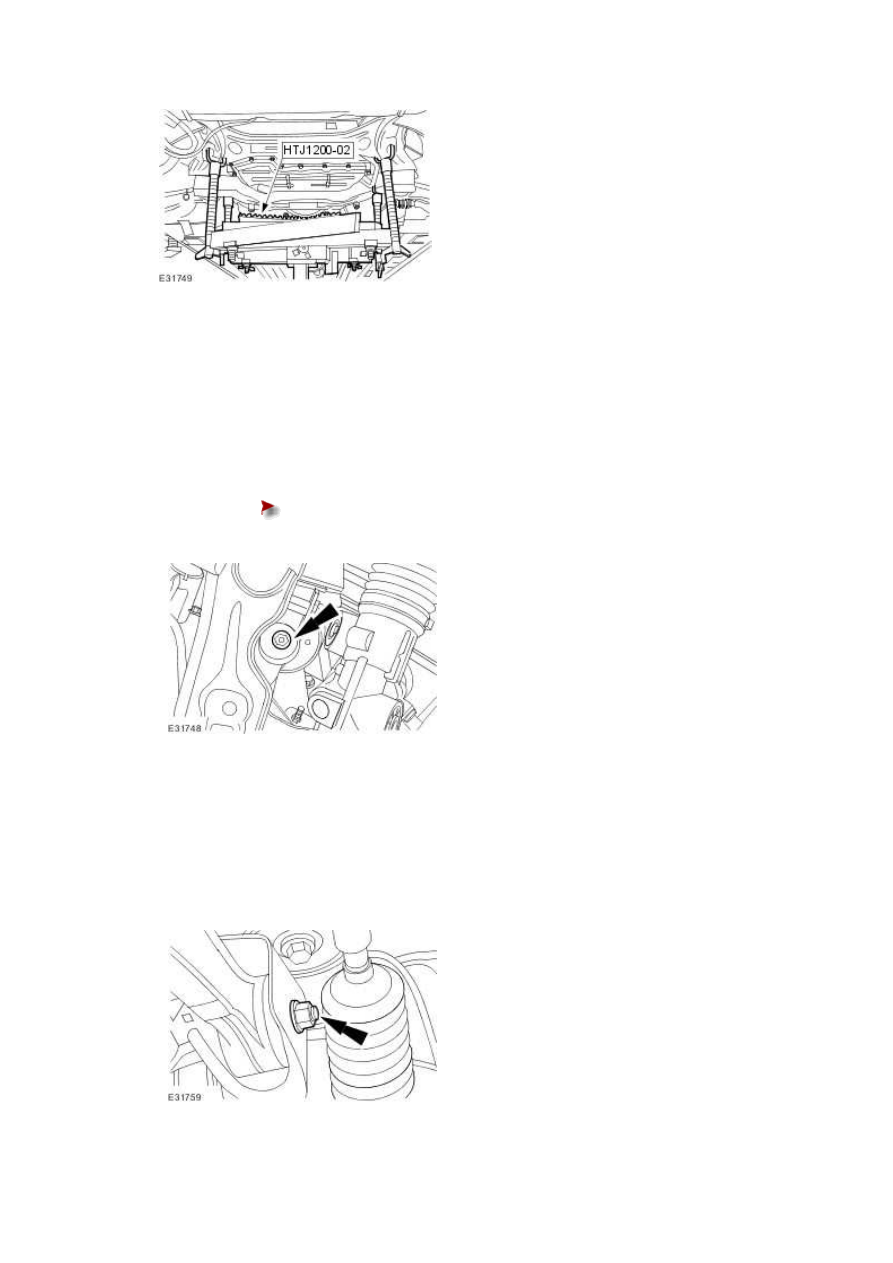

8 . Install a new front subframe front retaining bolt.





Stage 1: Tighten to 100 Nm.







Stage 2: Tighten 270°.











9 . Remove the special tool.







10 . NOTE:





Left-hand shown, right-hand similar.

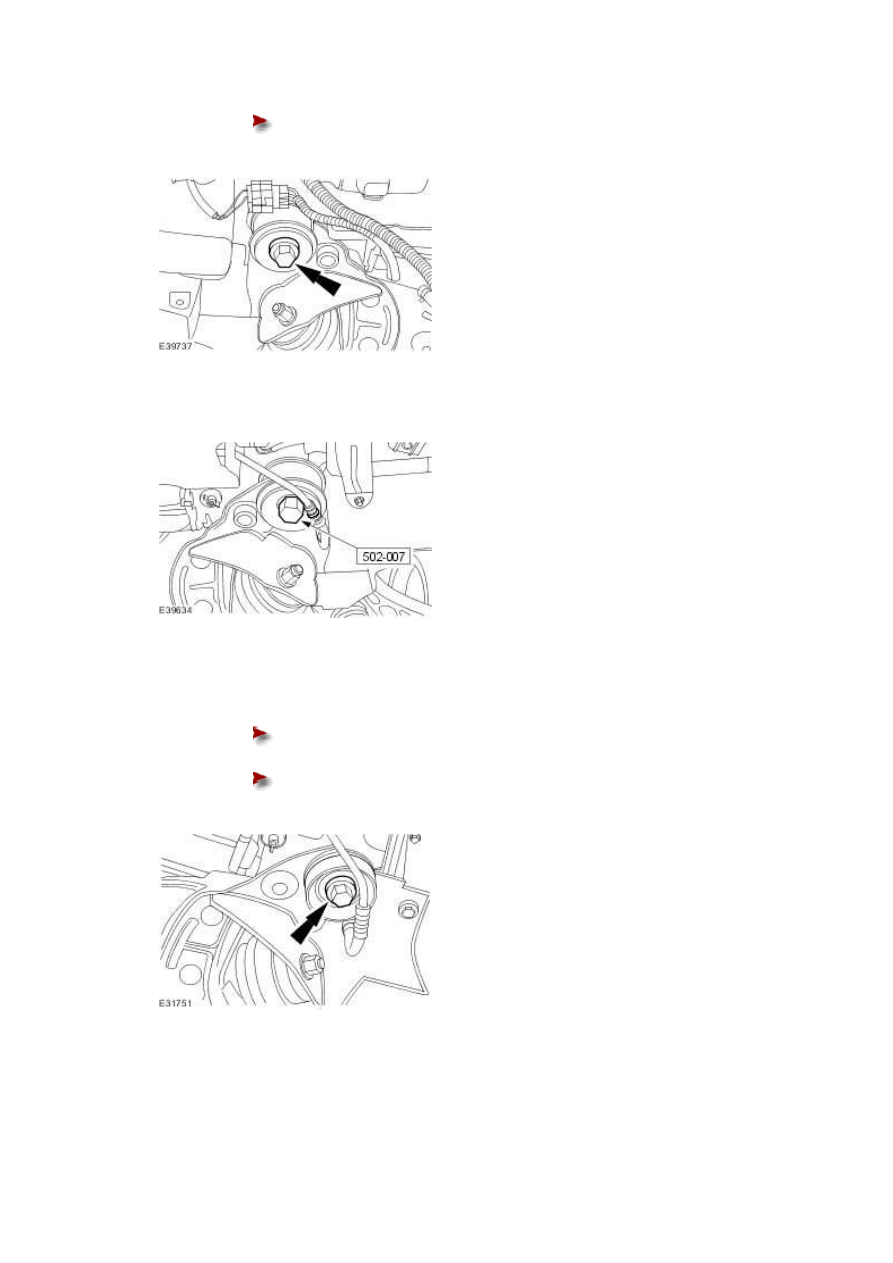

Attach the engine mount.





Tighten to 63 Nm.











11 . NOTE:





Left-hand shown, right-hand similar.



Attach the rear lower arm.





www.



12 . NOTE:





Left-hand shown, right-hand similar.



Attach the front lower arm.







13 . NOTE:





Left-hand shown, right-hand similar.

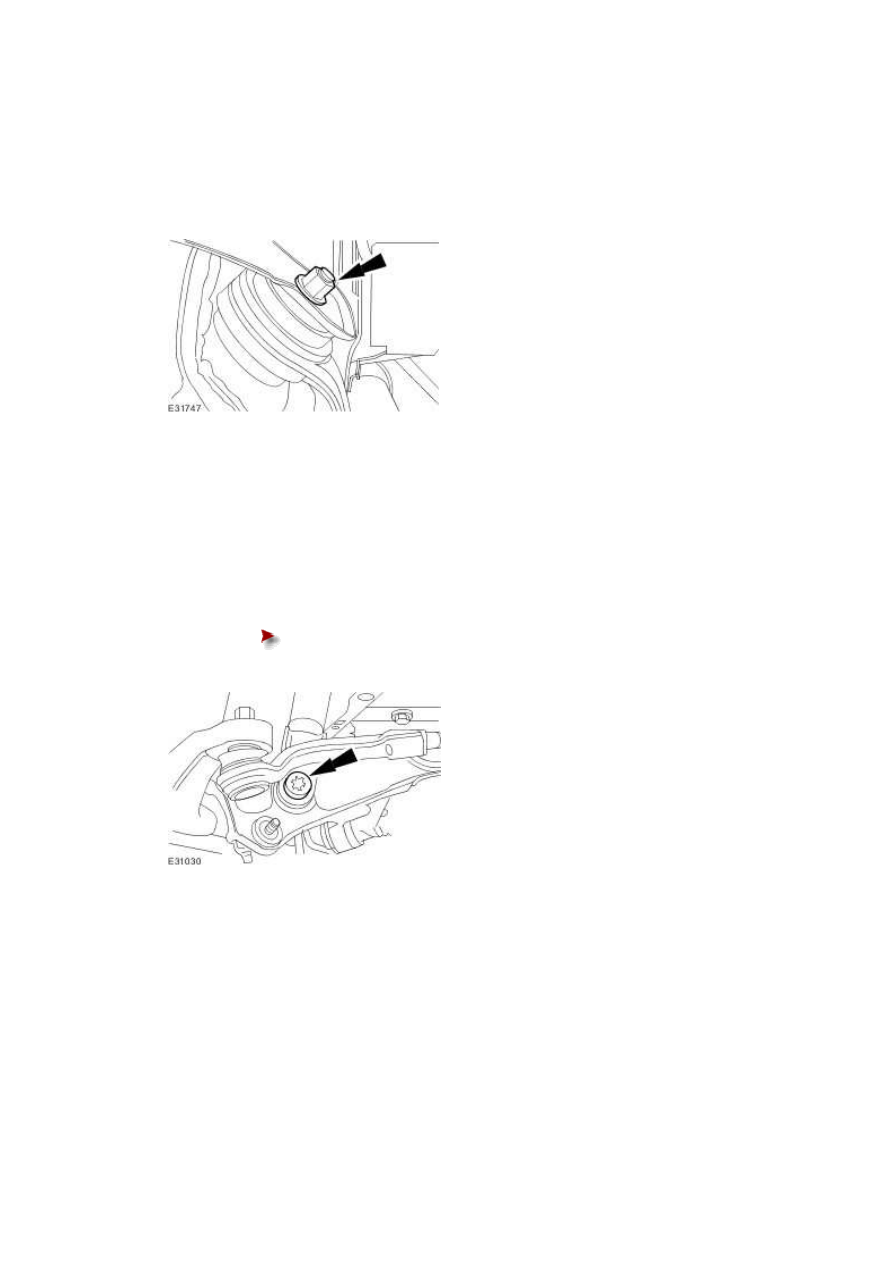

Attach the air spring assembly.





Tighten to 175 Nm.











14 . NOTE:





Left-hand shown, right-hand similar.



Release the upper arm.

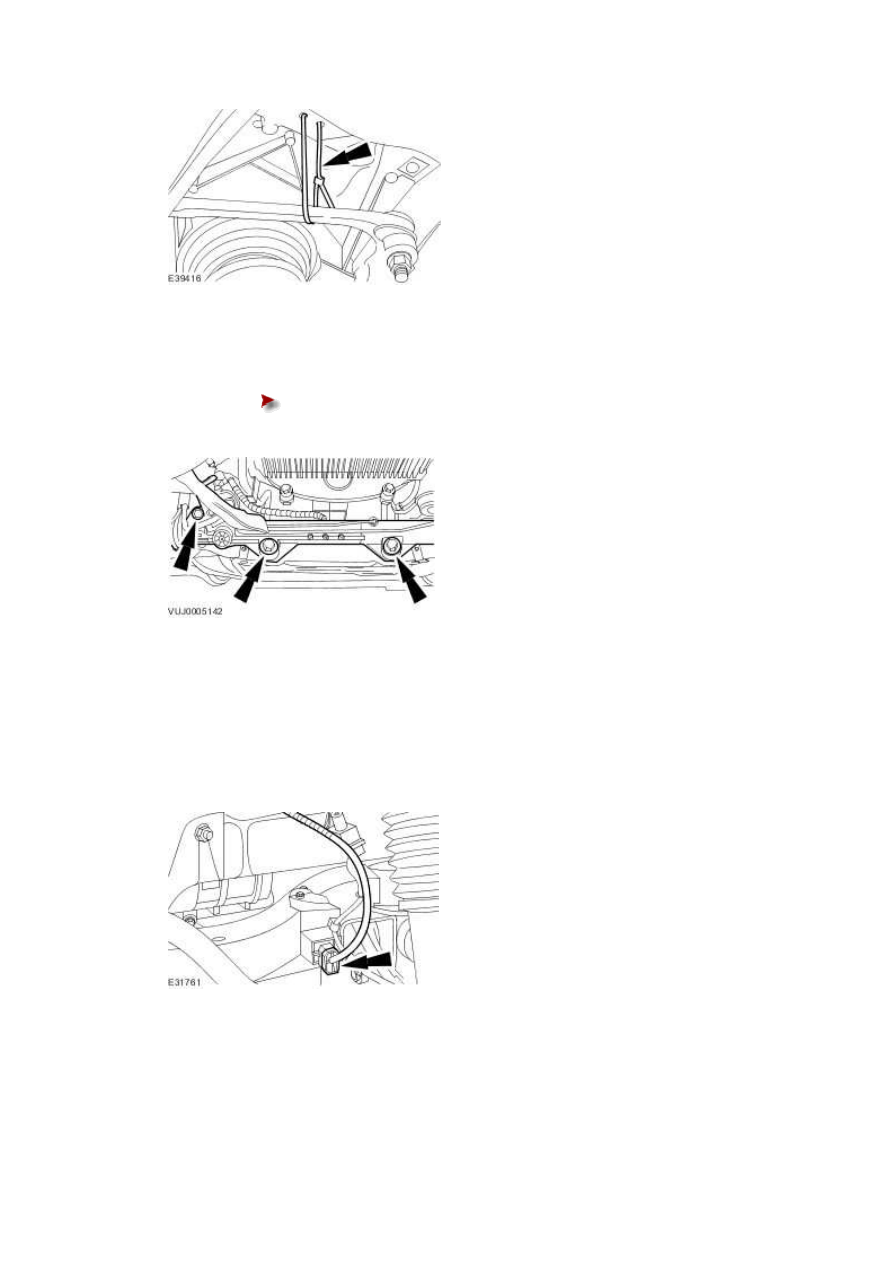

15 . Install the steering gear.





Tighten to 100 Nm.











16 . NOTE:





Left-hand shown, right-hand similar.



Connect the headlamp leveling sensor electrical connector.







17 . NOTE:





Left-hand shown, right-hand similar.
