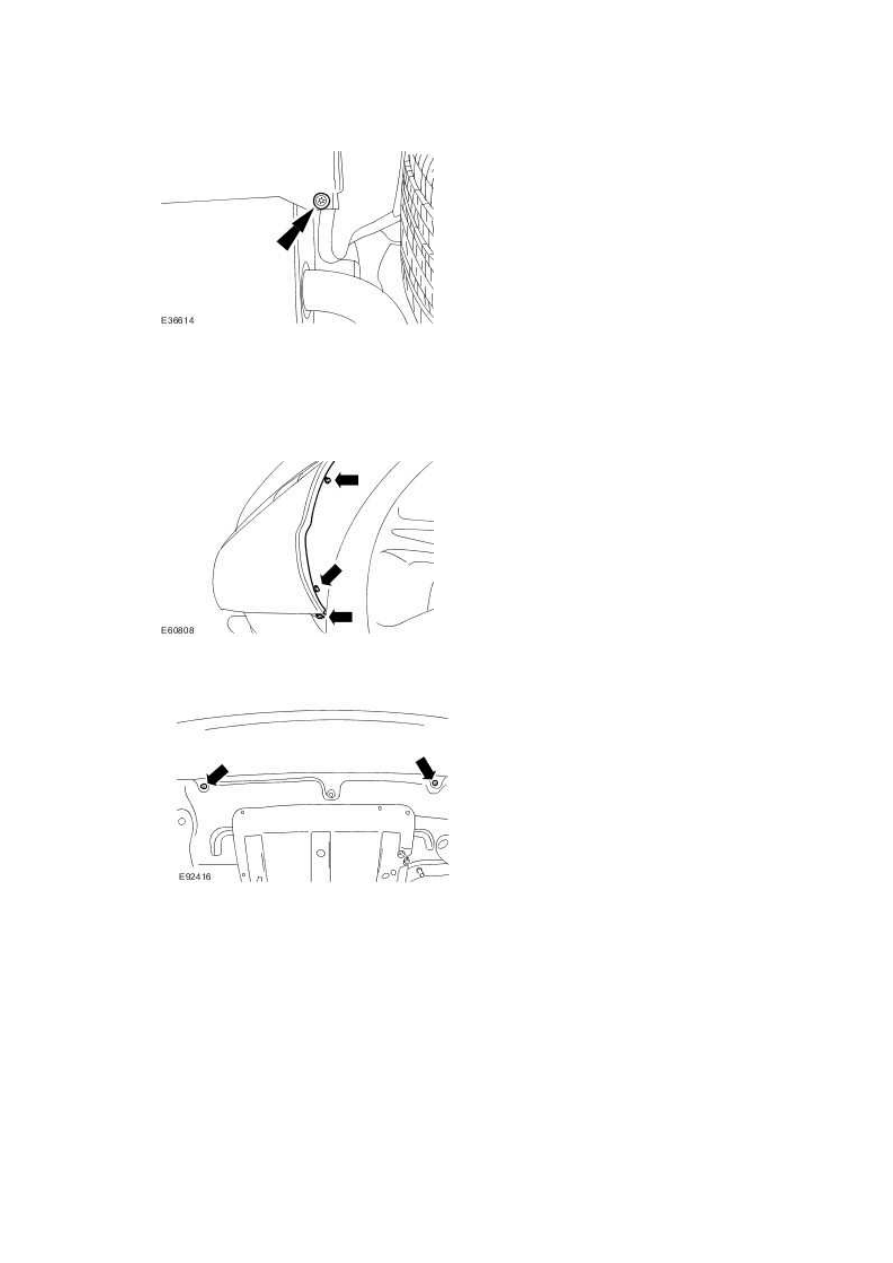

Remove the rear fender splash shield retaining screw.







9 . NOTE:



Right-hand shown, left-hand similar.


Detach the fender splash shield.







10 . Remove the bumper cover lower retaining screws.







11 . NOTE:



Right-hand shown, left-hand similar.

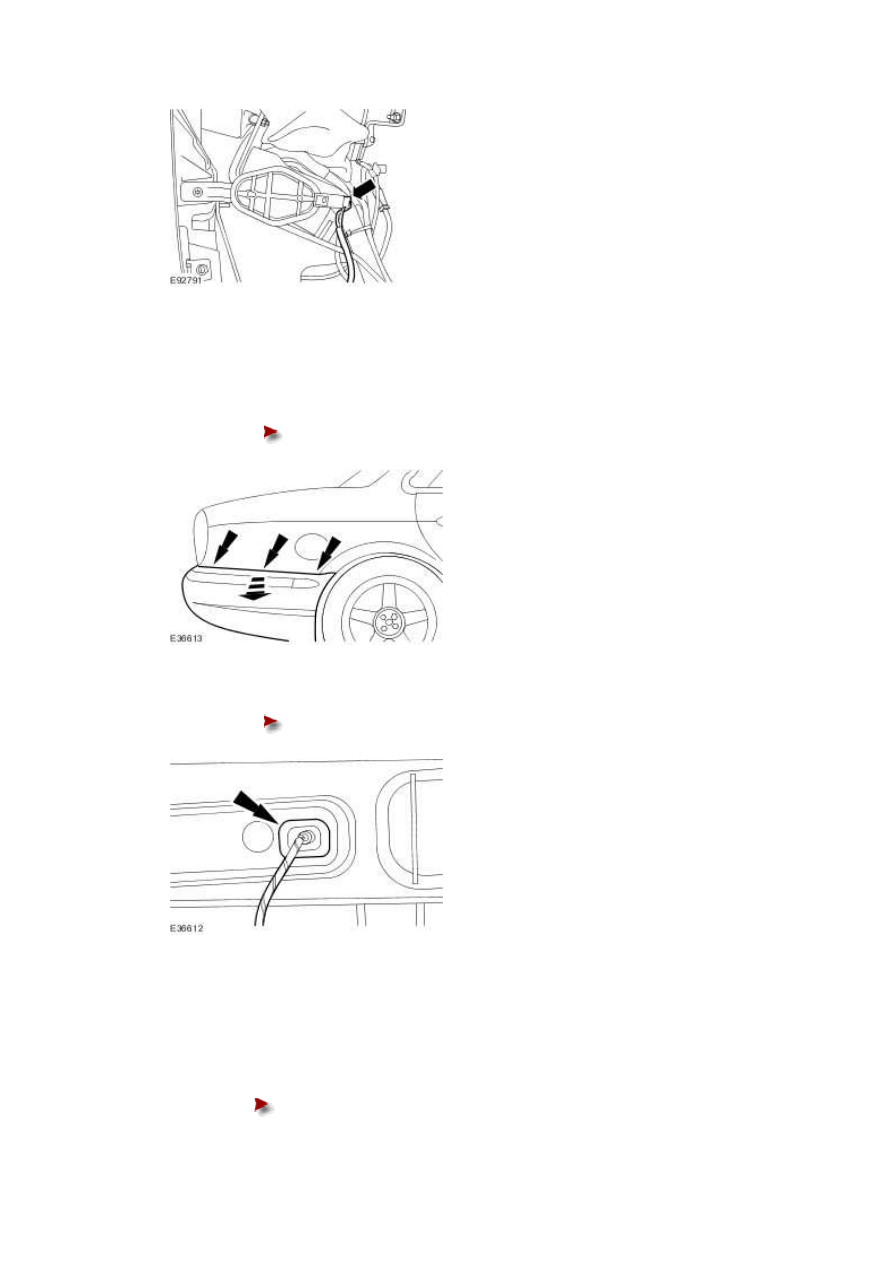

Disconnect the tire pressure monitoring system rear antenna electrical connector.







12 . NOTE:



Left-hand shown, right-hand similar.


Detach the rear bumper cover.





Detach the bumper cover from the retaining clips.









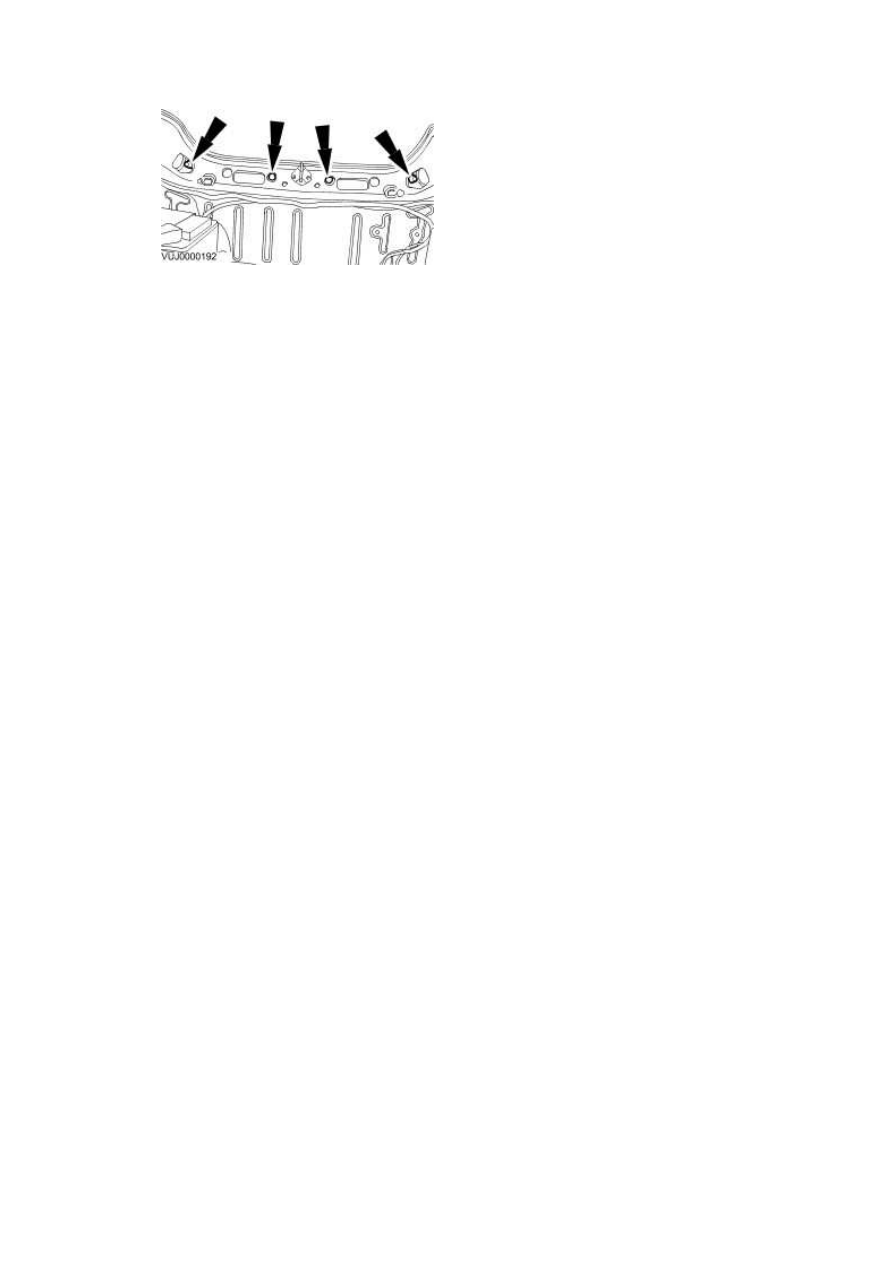

13 . Remove the rear bumper.





Detach the wiring harness grommet from the rear quarter panel.








Installation



1 . To install, reverse the removal procedure.





Tighten to 6 Nm.



www.









Rear Bumper Cover Insert (76.22.75)

Removal



1
.

Remove the rear bumper cover.
For additional information, refer to Rear Bumper Cover - VIN Range: G00442-
>H18679 (76.22.74)





2 . Remove the bumper cover insert.





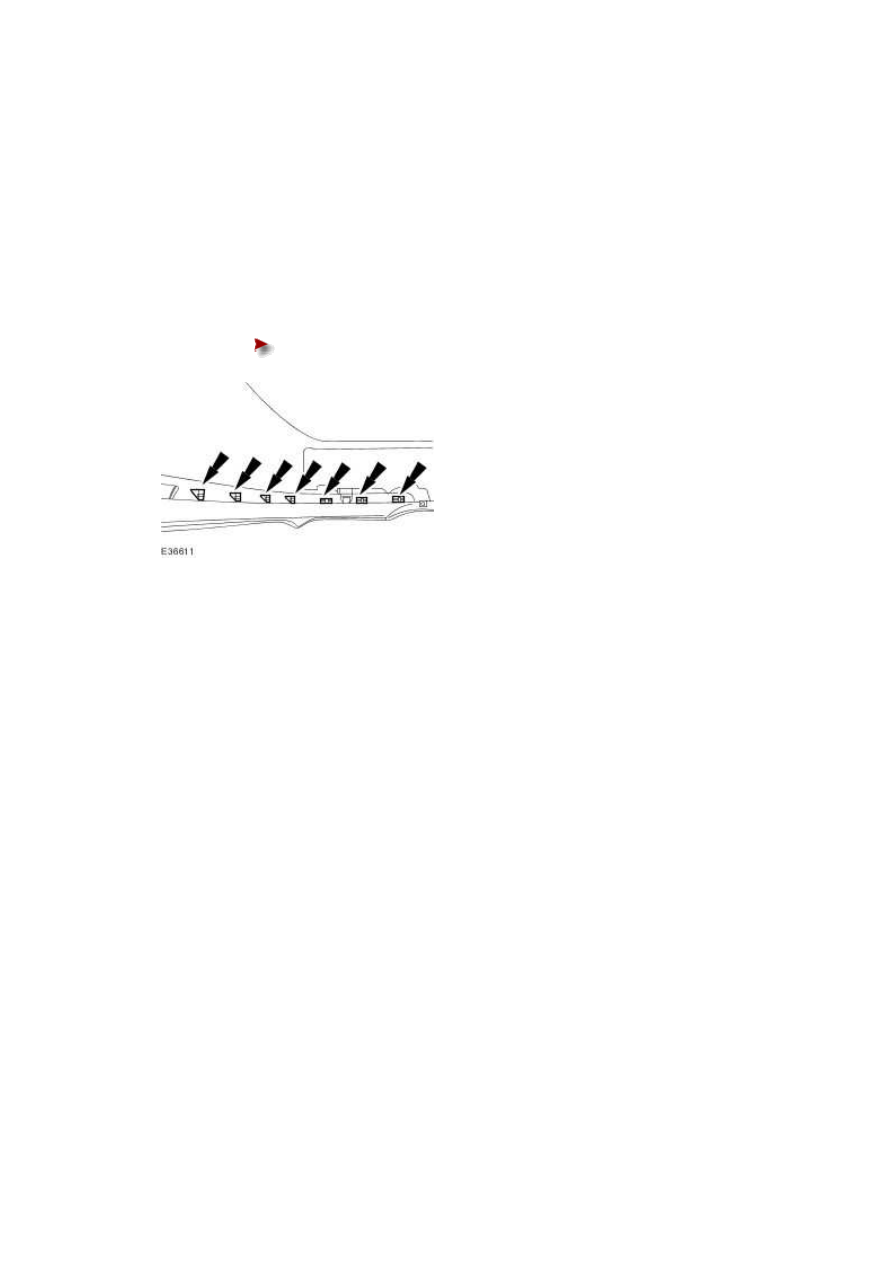

Remove the bumper cover insert retaining clips.








Installation



1 . To install, reverse the removal procedure.







www.
